Диффузор Арктос 3АПН с ЗКСРМ

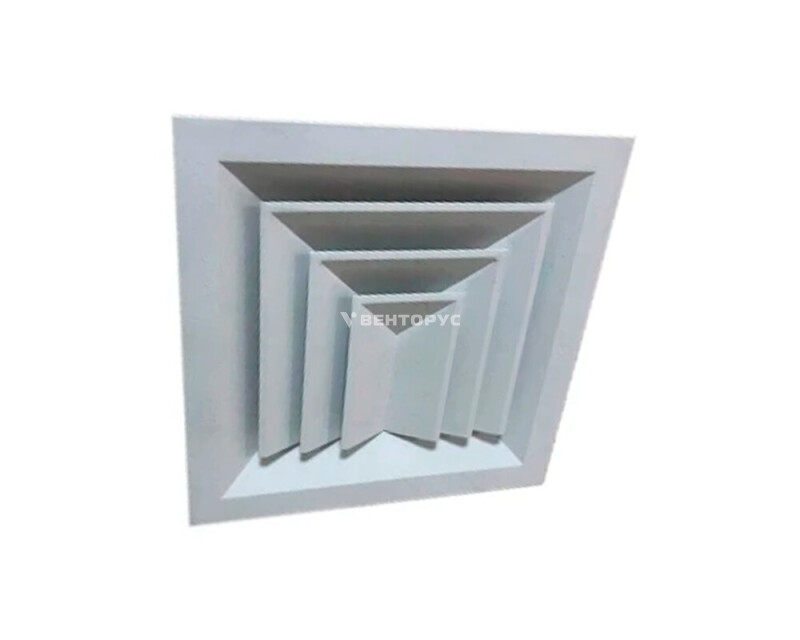

Потолочные диффузоры 3АПР и 3АПН представляют собой воздухораспределительные устройства, предназначенные для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Трехсторонние прямоугольные диффузоры 3АПР устанавливаются на потолке вблизи стен или колонн и формируют симметричную по трем направлениям настилающуюся веерную струю. Модификации 3АПН применяются совместно с камерами статического давления 3КСД М и 3КСР М, габаритные размеры которых минимальны для их удобного размещения в подшивном пространстве потолка.

Особенности

Камеры статического давления 3КСР М оснащены специальным регулирующим устройством, устанавливаемым во входном патрубке, что позволяет точно регулировать расход воздуха. Конструкция камеры действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети, на 4-6 дБ.

Камеры могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала без изменения их габаритных размеров. Такая облицовка усиливает эффект снижения приходящего по сети шума дополнительно на 6-8 дБ (преимущественно на высоких частотах), сокращает потери холода или тепла приточного воздуха, а также предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Монтаж

Монтаж камер статического давления осуществляется потолочным способом. Крепление 3КСР М к строительным конструкциям производится с помощью металлических тросов, которые пропускаются через отверстия в отогнутых полках камеры, либо с использованием резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят, а монтаж подшивного потолка производится только после окончательного крепления камер 3КСР М.
