Маятниковые подвесы TERMOCLIP

Маятниковые подвесы TERMOCLIP — это специализированные крепежные элементы, предназначенные для надежной фиксации горизонтальных трубопроводов, вентиляционных коробов и тяжелых инженерных систем. Уникальная конструкция обеспечивает подвижное (маятниковое) соединение, которое эффективно решает задачи компенсации температурных деформаций и гашения вибраций, защищая несущие конструкции и сами трубопроводы от разрушения.

Особенности

• Тип соединения: подвижное шарнирное (маятниковое) крепление, позволяющее подвесу отклоняться от вертикальной оси без потери несущей способности.
• Совместимость: применяются совместно со стандартными трубными хомутами, которые непосредственно охватывают и фиксируют трубопровод.
• Универсальность: подходят для горизонтального монтажа трубопроводов и воздуховодов самых различных диаметров и массогабаритных характеристик.

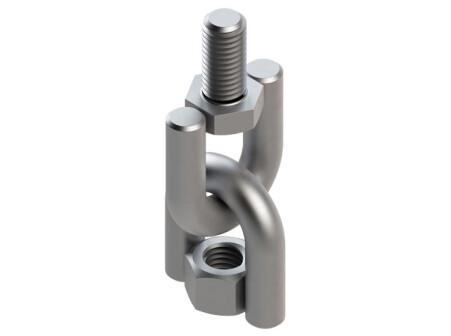

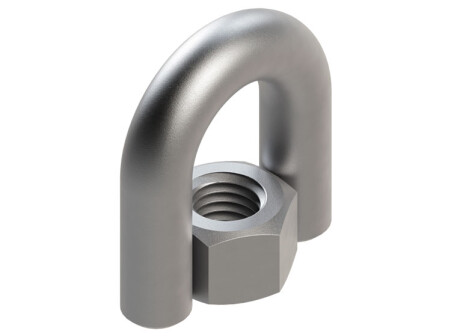

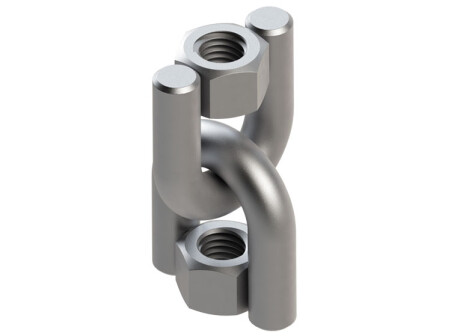

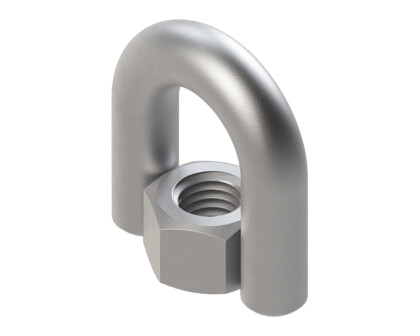

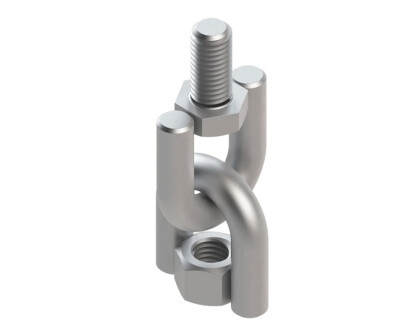

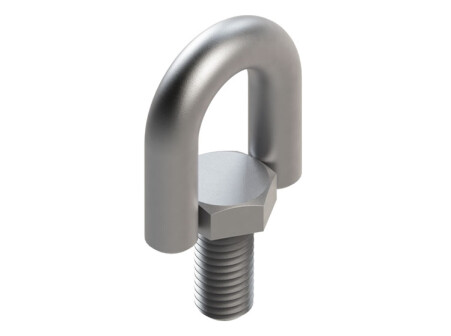

• Конструктив: состоят из специализированного шарнирного элемента и крепежной шпильки, что обеспечивает свободу продольного движения трубы при сохранении надежной вертикальной поддержки.

Применение

Маятниковые подвесы TERMOCLIP широко используются в промышленном, коммерческом и гражданском строительстве при прокладке инженерных коммуникаций под перекрытиями и несущими конструкциями зданий.

Основные сценарии использования:

• Протяженные прямые участки: применяются на длинных магистралях систем отопления, холодоснабжения и технологических трасс, где наблюдаются значительные линейные температурные расширения (удлинение или сжатие) труб.
• Системы с вибрацией: монтируются вблизи насосного оборудования, компрессоров, чиллеров и вентиляционных установок для изоляции и поглощения механических колебаний, передающихся по трубам.

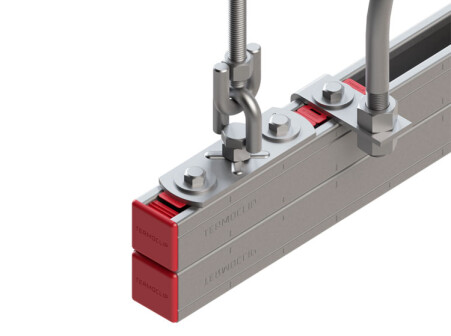

• Тяжелые инженерные системы: используются для подвеса массивных вентиляционных коробов и магистралей, где требуется надежная фиксация с одновременным сохранением подвижности узла.

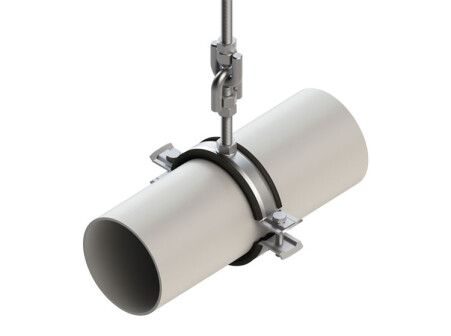

• Монтаж: верхняя часть подвеса жестко анкерится к перекрытию (бетону или металлоконструкциям), а нижняя через трубный хомут соединяется с трубой, позволяя ей свободно «скользить» внутри хомута при изменении длины.

Преимущества

• Компенсация температурных расширений: подвижное соединение позволяет трубе свободно удлиняться при нагреве и сжиматься при охлаждении. Это предотвращает изгиб, деформацию и поломку жестких резьбовых шпилек, которые часто разрушаются при использовании стандартных неподвижных подвесов.
• Гашение вибраций: маятниковый механизм эффективно поглощает механические колебания и гидравлические удары, снижая уровень шума и предотвращая усталостное разрушение металла труб и сварных швов.
• Защита несущих конструкций: отсутствие жесткого сопротивления продольным смещениям трубы исключает передачу разрушающих вырывающих нагрузок на точки анкеровки. Это предотвращает выкрашивание бетона и деформацию металлоконструкций перекрытий.
• Снижение аварийности: минимизируют риск разгерметизации стыков и порывов трубопроводов, возникающих из-за внутренних напряжений, вызванных жестким защемлением трубы.
• Надежность тяжелых систем: специально разработаны для работы с большими весовыми нагрузками, обеспечивая безопасную и долговечную эксплуатацию массивных инженерных трасс без необходимости частого обслуживания.
