Установка противопожарных муфт
Что такое противопожарная муфта и зачем её устанавливают
Переход строительства с чугунных и стальных труб на пластиковые сделал разводку систем дешевле, но создал новую проблему: при пожаре ПВХ- и полипропиленовые трубы быстро деформируются и выгорают, открывая проход для огня и дыма между этажами и помещениями. Для устранения этой уязвимости применяют противопожарные муфты (также могут называться манжета противопожарная или ППМ) — устройства, которые монтируются на пластиковый трубопровод в местах его пересечения со строительными конструкциями.

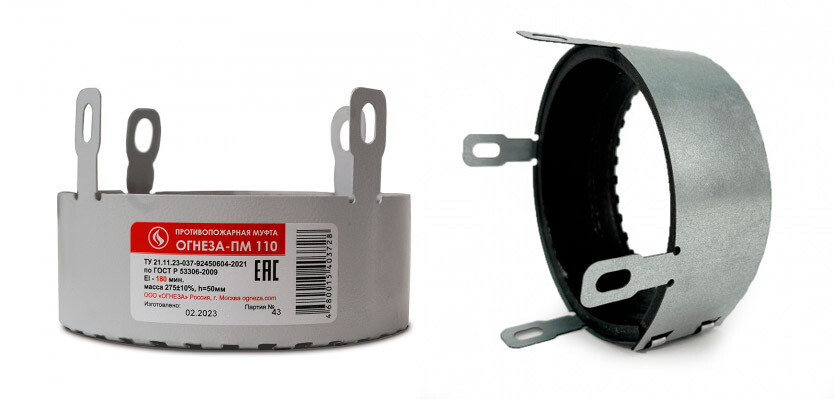

Конструктивно муфта состоит из металлического корпуса, замка-стяжки для фиксации на трубе и терморасширяющегося вкладыша. При достижении критической температуры вкладыш увеличивается в объёме и полностью перекрывает просвет трубы, создавая барьер для огня и дыма. Устанавливают ППМ только на пластиковые и полимерные трубы — на металлические трубопроводы такие устройства не монтируются, поскольку металл не деформируется под действием огня.
Где устанавливают противопожарные муфты
Муфты в обязательном порядке монтируются в точках пересечения пластиковых труб со стенами, перегородками и перекрытиями. Такие узлы называют противопожарными отсечками, и они особенно важны:
- при проходе трубопровода через межэтажное перекрытие;
- при выходе трубопровода на кровлю;
- между техническими этажами и подвальными помещениями;
- в местах прохода через противопожарные перегородки.
Установка ППМ обязательна в жилых многоквартирных домах, общественных зданиях, промышленных и складских сооружениях — везде, где используется пластиковая разводка водоснабжения, канализации или отопления.
Алгоритм монтажа противопожарной муфты на трубопровод
Муфту можно установить как в процессе прокладки новой трубопроводной системы, так и на уже смонтированную трубу в готовом здании — во время ремонта или реконструкции. Общий порядок работ выглядит следующим образом:
- отогнуть крепёжные лепестки муфты на 90°;
- разогнуть каркас муфты и надеть его на трубу;
- просверлить отверстия под крепёж и установить дюбели;
- надеть на трубу термостойкий полимерный вкладыш;
- надеть на вкладыш корпус муфты;
- плотно затянуть конструкцию замком;
- зафиксировать муфту на стене или перекрытии саморезами или болтами.

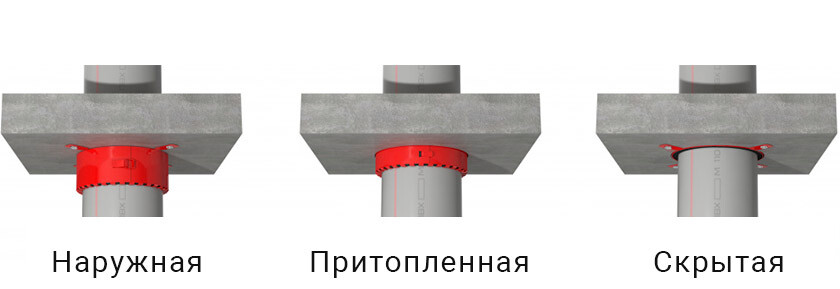

Существует два принципиально разных способа крепления. Первый — накладной: муфта крепится поверх готовой поверхности перекрытия или перегородки, лепестки отгибаются наружу. Второй — с частичным или полным заглублением в конструкцию, когда монтажные ушки не отгибаются, а корпус муфты утапливается в проём.
Особенности монтажа муфты 110 мм
Муфта диаметром 110 мм — самый распространённый типоразмер, поскольку именно такой диаметр чаще всего имеют канализационные стояки в жилых домах. При монтаже муфты 110 мм важно точно подобрать внутренний диаметр под наружный диаметр трубы: даже небольшой зазор снижает эффективность срабатывания вкладыша при пожаре. Алгоритм установки не отличается от общего, но именно на этом типоразмере чаще всего работают монтажники при обвязке канализационных стояков в многоквартирных домах.
Муфты других диаметров
110 мм — не единственный типоразмер. Для канализационных сетей применяются также муфты 50 и 75 мм, а на трубопроводах водоснабжения и отопления, где используются трубы меньшего сечения, — муфты диаметром от 20 до 63 мм. На магистральных и общедомовых стояках с увеличенным сечением встречаются муфты 125, 160 мм и более. Принцип монтажа для всех типоразмеров идентичен, различается только подбор муфты под конкретный наружный диаметр трубы — этот параметр всегда указывается в маркировке изделия и должен точно совпадать с диаметром трубопровода на объекте.
Установка противопожарной муфты на канализацию
Муфта для канализационных труб чаще всего состоит из двух полукруглых частей, которые оборачиваются вокруг трубы и замыкаются фиксатором — это удобно при монтаже на уже собранную систему. Такая конструкция ставится и на стояки, и на лежаки, что позволяет собирать канализацию в любом направлении.
Задача установки ППМ на канализационные трубопроводы — поставить преграду на пути огня и дыма между этажами и смежными помещениями. По нормам проектирования муфты на канализации должны крепиться с двух сторон несущей конструкции, через которую проходит труба. Отклонение от этого правила в пользу одностороннего крепления допускается только тогда, когда двустороннее крепление технически невозможно — например, при ограниченном доступе к обратной стороне перекрытия.
Монтаж на стояках
На вертикальном стояке канализации муфту устанавливают непосредственно в точке пересечения трубы с плитой перекрытия — как правило, сразу над или под плитой, в зависимости от принятой проектной схемы. Крепление к перекрытию выполняется тем же способом, что и на горизонтальных участках: саморезами или болтами через отверстия в монтажных лепестках.

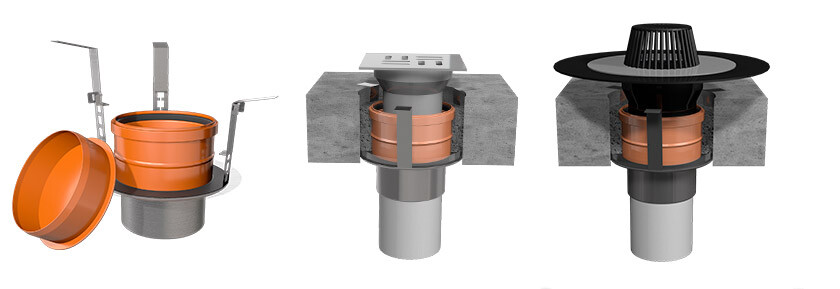

Муфты для наружной канализации
Отдельно стоит выделить муфты для наружных сетей и ливневой канализации — они рассчитаны на работу при отрицательных температурах и перепадах влажности, в то время как стандартные муфты для внутренних систем на это не рассчитаны.
У муфт наружного исполнения корпус и крепёжные элементы выполняются из материалов с повышенной стойкостью к коррозии, а терморасширяющийся вкладыш сохраняет работоспособность в более широком температурном диапазоне эксплуатации. При выборе муфты для наружного трубопровода нужно уточнять у производителя именно исполнение для наружных условий — установка муфты для внутренних сетей на улице снижает срок её службы.

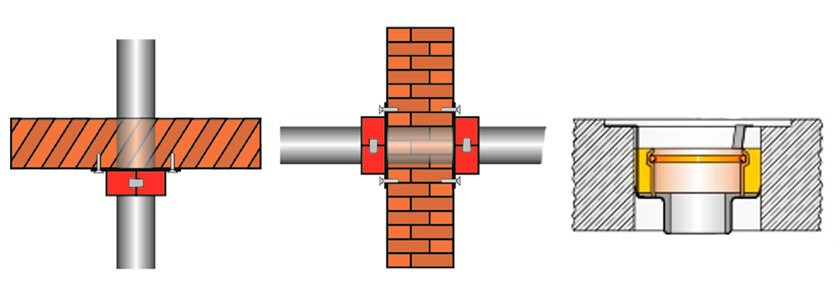

Установка муфты в перекрытии
Отдельного рассмотрения заслуживает вариант монтажа, при котором муфта не просто крепится поверх перекрытия, а частично или полностью заглубляется в его тело. При частичном заглублении корпус муфты утапливается в цементный раствор на 10–15 мм, при полном — заглубляется целиком, и на виду остаётся минимальная часть конструкции.
Такой способ применяют, когда по архитектурным или отделочным требованиям муфта не должна выступать над поверхностью перекрытия: после монтажа выступающую часть закрывают отделочными материалами. Разница с накладным монтажом принципиальна: в накладном варианте муфта остаётся полностью на виду и её проще обслуживать визуально, в заглублённом — обеспечивается более аккуратный внешний вид, но контроль состояния муфты усложняется.
Нормативные требования к установке противопожарных муфт
Обязательность применения противопожарных муфт на пластиковых трубопроводах закреплена в законодательстве о пожарной безопасности зданий и сооружений. Требования распространяются на все виды пластиковых труб — холодного и горячего водоснабжения, канализации и отопительных систем.
Правила проектирования и монтажа муфт на канализационных трубопроводах детализированы в своде правил СП 40-107-2003, который обязывает устанавливать огнезащитные средства в местах прохода труб через стены и перекрытия, а также на входах в здание и выходах на кровлю. Отдельные требования к фиксации муфт на канализационных стояках содержатся в правилах пожарной безопасности, ФЗ-123. При проектировании и приёмке систем важно, чтобы фактическая схема монтажа соответствовала указанной в проекте — несоответствие может стать основанием для замечаний при сдаче объекта.
Частые ошибки при монтаже
На практике встречается несколько типичных ошибок, которые снижают эффективность защиты:
- одностороннее крепление муфты там, где норматив требует двустороннего, — без документального обоснования технической невозможности;
- подбор муфты не под тот диаметр трубы, из-за чего между вкладышем и стенкой трубы остаётся зазор;
- установка муфты с отступом от плоскости перекрытия или стены, когда между конструкцией и корпусом муфты остаётся щель;
- использование муфты, рассчитанной на один тип трубы (например, ПВХ), на трубопроводе из другого материала без проверки совместимости.
Каждая из этих ошибок при реальном пожаре может привести к тому, что муфта не перекроет просвет трубы полностью, и огонь всё равно распространится через инженерную шахту.
Сколько стоит установка противопожарных муфт
Итоговая стоимость складывается из двух составляющих: цены самой муфты и стоимости монтажных работ. Цена муфты зависит от диаметра, материала корпуса и производителя — чем больше типоразмер, тем выше стоимость изделия. Стоимость монтажных работ рассчитывается, как правило, за одну точку установки (один узел пересечения трубы с конструкцией) и зависит от нескольких факторов:
- доступность узла — монтаж на открытом стояке дешевле, чем в стеснённых условиях технического этажа или за подвесным потолком;
- способ крепления — заглублённый монтаж с заделкой раствором и последующей отделкой стоит дороже накладного;
- объём работ — при монтаже на большом количестве однотипных узлов (например, на всех стояках типового этажа) цена за одну точку обычно ниже, чем при единичных работах;
- необходимость демонтажа отделки для доступа к узлу и последующего восстановления.
Точную стоимость по объекту можно определить только после выезда на объект или изучения проектной документации — заочно, по одному диаметру трубы и материалу, дать корректную оценку невозможно.
Кто должен выполнять монтаж и какие документы оформляются
Сам по себе монтаж противопожарной муфты — техническая операция, которая не требует отдельной лицензии, если речь идёт об установке готового сертифицированного изделия по инструкции производителя. Однако на практике работы по установке ППМ чаще всего выполняются в рамках более широкого раздела — устройства систем пассивной огнезащиты, и здесь важно различать два случая.
Если организация только монтирует готовые муфты по проекту, разработанному сторонним проектировщиком, отдельная лицензия МЧС на неё не распространяется. Если же организация выполняет проектирование систем противопожарной защиты как самостоятельную услугу, для этого вида деятельности требуется соответствующий допуск.
По итогам монтажа на объекте должен остаться комплект документов, без которого работы формально не считаются завершёнными:
- сертификат соответствия или декларация соответствия на использованные муфты — подтверждает соответствие изделия требованиям пожарной безопасности;
- акт освидетельствования скрытых работ — оформляется, если узел после монтажа закрывается отделкой или заделывается раствором;
- исполнительная схема с указанием фактических точек установки муфт;
- паспорта на изделия с указанием предела огнестойкости и срока службы.
Этот комплект передаётся заказчику и включается в общий пакет исполнительной документации по разделу пожарной безопасности — он же запрашивается при проверках и приёмке объекта надзорными органами.
Кейс: установка противопожарных муфт на объекте
Рассмотрим условный пример реализации задачи на объекте — 17-этажном многоквартирном доме с двумя секциями, где проектом предусмотрена система внутренней канализации из полипропиленовых труб.
По техническому заданию проекта требовалось обеспечить предел огнестойкости узлов пересечения канализационных стояков с перекрытиями не ниже EI 60, при этом узел должен был выдерживать монтаж без демонтажа уже собранных участков стояка, поскольку часть коммуникаций к моменту начала работ по пожарной защите была смонтирована.
Для канализационных стояков диаметром 110 мм на пересечении с межэтажными перекрытиями были применены разъёмные муфты «Огнеза» — их конструкция позволила установить защиту на уже собранный трубопровод без вырезки участков трубы. Крепление выполнено двусторонним способом, согласно проектной схеме, саморезами по бетону через закладные дюбели.
На горизонтальных участках трубопровода водоснабжения, проходящих через противопожарные перегородки на техническом этаже, использованы термоуплотнительные муфты линейки K-Fire от K-FLEX — они подбирались под внешний диаметр полипропиленовых труб системы отопления и водоснабжения PRO AQUA, применённых на объекте. При монтаже строго контролировалось отсутствие зазора между вкладышем муфты и телом трубы, поскольку любое отклонение диаметра снижает эффективность срабатывания терморасширяющегося материала.
После завершения монтажа было проведено визуальное освидетельствование каждого узла на соответствие проектной схеме и техническому заданию: проверялись плотность прилегания муфты, отсутствие зазоров и соответствие способа крепления (двустороннее/одностороннее) указанному в проекте. По результатам проверки все узлы были приняты без замечаний, а исполнительная документация передана в составе общего пакета по разделу пожарной безопасности объекта.
Вопросы и ответы
Нужно ли ставить противопожарную муфту на металлические трубы?
Нет, муфты монтируются только на пластиковые и полимерные трубы — металл не горит и не создаёт риска распространения огня через трубопровод.
Можно ли крепить муфту только с одной стороны перекрытия?
По нормам крепление предусмотрено с двух сторон несущей конструкции. Одностороннее допускается только при технической невозможности выполнить двустороннее крепление.
Какой диаметр муфты нужен для канализационного стояка?
Чаще всего для внутренней канализации применяется муфта 110 мм — это стандартный диаметр большинства канализационных стояков в жилых домах.
Сколько служит противопожарная муфта без обслуживания?
Срок эксплуатации муфты, по данным производителей, достигает 50 лет, при этом дополнительного обслуживания в этот период не требуется.
Можно ли установить муфту на уже смонтированную трубу без демонтажа?
Да, накладная муфта надевается на существующую трубу без демонтажа — этот способ применяется при ремонте и в уже построенных зданиях.
Какими документами регулируется установка противопожарных муфт?
Требования содержатся в федеральном законодательстве по пожарной безопасности и в сводах правил по проектированию внутренних систем канализации и водоснабжения.
При какой температуре срабатывает муфта?
Вкладыш муфты активируется при достижении критической температуры, обычно в диапазоне 150–200 °C, после чего расширяется и перекрывает просвет трубы.
Чем отличается монтаж муфты в перекрытие от накладного монтажа?
При монтаже в перекрытие муфта частично или полностью заглубляется в цементный раствор, а не крепится поверх готовой конструкции, что скрывает её под отделкой.
