Теплоизоляция арматуры и фланцевых соединений
Фланцы и арматура являются одними из наиболее уязвимых элементов трубопроводных систем. На большинстве объектов есть теплоизоляция трубопровода, но фланцы, задвижки, арматура являются слабым местом. В результате возникают не только потери энергии, но и повышаются риски возникновения коррозии, ухудшается эксплуатация трубопроводов, а также возникают потенциальные угрозы для безопасности функционирования системы.

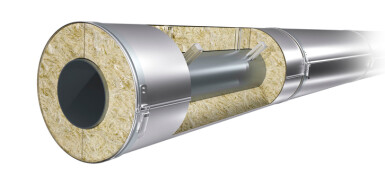

На прямолинейных участках, отводах, тройниках сложностей с изоляцией обычно не возникает - используются цилиндры, готовые фасонные части, при этом сам утеплитель при необходимости покрывается окожушкой. Но если речь о разноплановой арматуре, которая может отличаться по форме, размеру, периодически используется и требует обслуживания - в этом случае выполнить эффективную теплоизоляцию сложнее.
Рассмотрим, какие материалы могут быть оптимальным решением, их преимущества и возможности.
Нормативная база
Проектирование тепловой изоляции арматуры и фланцевых соединений должно выполняться в соответствии с действующими нормативными документами, чтобы обеспечить энергоэффективность, безопасность и соответствие объекта требованиям экспертизы. Ключевые стандарты, на которые ориентируются при разработке проекта.
- Базовым документом, регламентирующим проектирование тепловой изоляции оборудования и трубопроводов, является СП 61.13330.2012 (актуализированная редакция СНиП 41-03-2003). Именно в нем содержатся указания по расчету толщины изоляции, выбору материалов и конструктивным решениям.
- При выборе материалов, особенно в котельных и на путях эвакуации, руководствуются Федеральным законом № 123-ФЗ (Технический регламент о требованиях пожарной безопасности) и СП 2.13130.2020, определяющими классы пожарной опасности материалов и допустимость их применения. Негорючие решения (например, короба с базальтовой ватой) становятся обязательными на участках с нормируемым пределом огнестойкости.
Короба и боченки XOTPIPE
Короба ХОТПАЙП изготовлены из оцинкованной стали толщиной 0,55 мм, сталь марки 08ю, сорт 1, что соответствует стандарту ГОСТ 14918-80. Изделия производятся по ТУ 1470-003-62815391-2015. Основное назначение изделий - защита теплоизоляции запорной арматуры и фланцевых соединений на трубопроводах, с возможность применения на открытом воздухе и в помещениях.
Особенности конструкции предполагают плотное соединение стыков замком - используются быстрозажимные замки-лягушки, обеспечивающие возможности снятия и повторного монтажа коробов.
Преимущества и возможности использования
Готовые защитные короба являются оптимальным решением для систем отопления и теплоснабжения, холодоснабжения и кондиционирования, промышленных трубопроводов, теплопунктов и котелен, объектов нефтегазовой и химической отрасли. Они обеспечивают:
- надежную защиту теплоизоляционного покрытия от влаги, механических повреждений и УФ-излучения
- снижение теплопотерь, энергоэффективность
- быстрый доступ для использования и обслуживания
- долговечность изоляции и оборудования, аккуратный внешний вид трубопровода
Ассортимент коробов
В ассортименте производителя есть как короба без теплоизоляционного слоя, так и изделия с теплоизоляцией внутри.

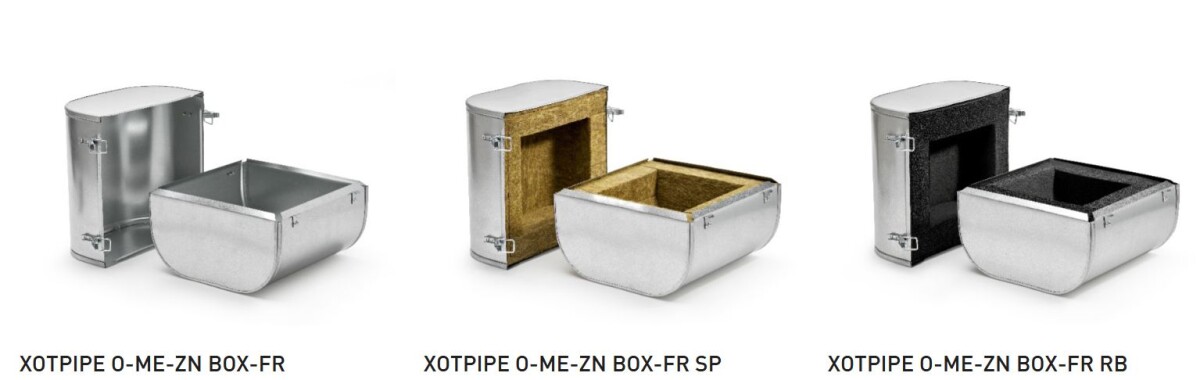

- XOTPIPE O-МЕ-ZN BOX-FR - изделия без теплоизоляционного слоя, подходит, если изоляция уже смонтирована или подобрана отдельно
- XOTPIPE O-МЕ-ZN BOX-FR SP - короба с теплоизоляционным слоем из каменной ваты, подходит для систем отопления, паропроводов для эксплуатации при высоких температурах, с необходимостью негорючести
- XOTPIPE O-МЕ-ZN BOX-FR RB - короба с изоляцией из вспененного каучука, используется в системах кондиционирования, холодоснабжения, с рабочими температурами (от -110 oC), обеспечивают защиту от конденсата
Ассортимент бочонков
Боченки также изготавливаются из оцинкованной стали толщиной 0,55 мм с диаметрами 90–1500 мм, длиной 200–1000 мм. Основные виды:
- Бочонок для фланцев серии BAR-F с вырезами и без
- Бочонок для арматуры серии BAR-A с вырезами и без
Изделия без вырезов более доступны по стоимости, монтируются быстрее. Наличе выреза обеспечивает доступ без демонтажа кожуха.
Как выбрать?
Выбирайте короба если: узел требует регулярного обслуживания, может требоваться быстрый доступ к оборудованию, на сложных узлах трубопровода с арматурой.
Выбирайте бочонки если: узел не будет часто обслуживаться, нужны простой монтаж и экономичное решение, планируется монтаж для фланцев, компенсаторов, прямых участков.
Процесс монтажа
Конструкция короба обеспечивает плотное соединение стыков, при необходимости с использованием быстрозажимных замков-лягушек возможно снятие короба для удобства доступа к арматуре трубопровода при обслуживании трубопровода. Процесс монтажа показан на видео ниже:
Термочехлы
Термочехлы представляют собой гибкие многоразовые покрытия изготовленные из специальных материалов, стойких к износу, воздействию внешней среды, с наполнением из теплоизоляционных материалов. Подобная быстросъемная изоляция обеспечивает такие преимущества
- эффективно изолирует оборудование
- повторяет форму изолируемой арматуры
- простой и быстрый монтаж
- возможность повторного использования

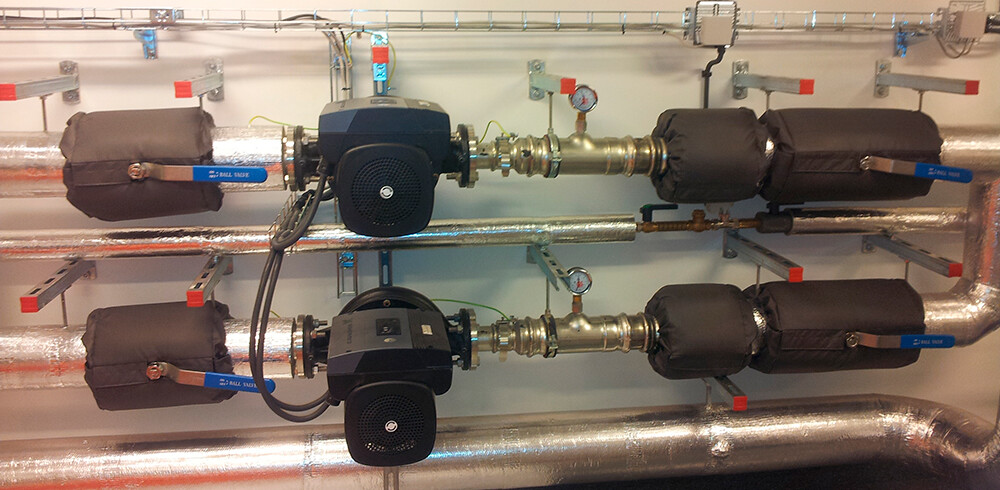

Чехлы Thermo-Chek АС
Чехлы Thermo-Chek АС изготовлены из силиконизированной стеклоткани с утеплителем на основе вспененного каучука Armaflex оптимально подходят для изоляции кранов с муфтовым или фланцевым соединением. Фиксируются на арматуре специальными липучками и капроновыми шнурами.
Продукция Экоролл

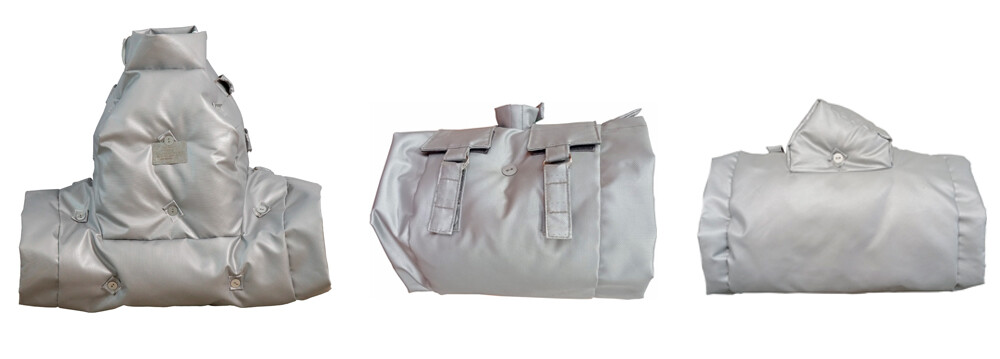

Аналогичным универсальным решением также может быть быстросъемная изоляция для задвижек от Экоролл. Обеспечивает теплоизоляцию, снижает шум и вибрацию трубопроводов. Предназначена для запорно-регулирующей арматуры, фланцевых соединений, фильтров, оборудования сложной формы. Основные сферы применения: системы водоснабжения, воздуховоды, паропроводы, теплообменники, технологическое оборудование.
Основные виды быстросъемной изоляции Экоролл: для задвижек, шаровых кранов, фланцевых соединений, дисковых затворов, сетчатых фильтров, тройников, теплообменников, нестандартного оборудования. Производство выполняется согласно ТУ 23.99.19-003-21610045-2018.
Применение термочехлов сокращает энергопотери до 95%. Даже учитывая, что что стоимость готовых решений на первый взгляд выше классической теплоизоляции, с учетом полученной экономии и затрат на энергию, срок окупаемости может составлять около 1 года.
Сомнения в выборе?
Если остались вопросы по выбору теплоизоляции для арматуры или фланцевых соединений, вы можете получить техническую консультацию по выбору теплоизоляции у наших специалистов по телефону 8 800 700 81 22
