Шумоизоляция оборудования на производстве
На производстве часто сталкиваются с ситуацией: на станок или компрессор установили защитный кожух, но в цехе тише не стало. Ожидание не совпало с реальностью, а уровень дискомфорта для операторов остался прежним. Причина кроется в физике акустики.
Голая внутренняя стенка металлического короба не поглощает звук, а отражает его. Звуковая волна многократно усиливается внутри замкнутого объема за счет реверберации и находит выход наружу через любую неплотность, щель или технологическое отверстие. В результате кожух работает как резонатор.
Чтобы звукоизоляция оборудования работала, изолирующая конструкция не может быть просто «коробкой из металла». Изнутри необходим звукопоглощающий слой, который гасит энергию волны, а снаружи — виброразвязка и полная герметизация стыков. Только комплексный подход превращает неэффективный экран в рабочую акустическую систему.
Звукоизоляция и шумоизоляция оборудования: в чём разница
В поисковых запросах и коммерческих предложениях термины «шумоизоляция для оборудования» и «звукоизоляция» часто используются как синонимы. Однако с технической точки зрения это разные физические процессы.
Звукопоглощение — это способность материала преобразовывать звуковую энергию в тепловую за счет трения в порах. Оно снижает уровень отраженного звука внутри объема.
Звукоизоляция — это свойство конструкции препятствовать проникновению звуковой волны наружу, зависящее от массы и герметичности барьера.
На практике рабочая система использует оба эффекта одновременно. Звукопоглощение не дает шуму усиливаться внутри кожуха, а звукоизоляция не выпускает его в помещение цеха.
Из чего состоит рабочая система звукоизоляции оборудования
Эффективная шумоизоляция промышленного оборудования — это не просто набор материалов, а инженерная конструкция, состоящая из трех обязательных компонентов. Отсутствие или некорректный монтаж любого из них резко снижает общую эффективность системы.
Звукопоглощающий слой изнутри кожуха
Внутренняя облицовка гасит звуковую энергию внутри замкнутого объема, предотвращая эффект «эха» и многократного отражения. При подборе материала для станков с ЧПУ, компрессоров или насосов критически важны три параметра: коэффициент звукопоглощения, устойчивость к агрессивным средам и пожарная безопасность.
Материал должен иметь открытую или частично вскрытую ячеистую структуру. Например, звукопоглощающий каучук с частично вскрытыми порами обеспечивает коэффициент звукопоглощения на уровне 0,6. Для оборудования, работающего с СОЖ, маслами и бензином, критична химическая стойкость материала, а для производственных помещений — класс горючести не ниже Г1.
Если стоит задача снять эхо в крупной акустической кабине или обеспечить максимальное поглощение, применяют материалы с рельефной поверхностью (пирамиды). За счет увеличения площади контакта и рассеивания волны они достигают коэффициента звукопоглощения до 0,95 при толщине слоя 100 мм.
Виброразвязка и герметизация стыков
Тонколистовой металл корпуса или кожуха без демпфирования работает как мембрана: вибрация от работающего узла передается на стенки, вызывая низкочастотный звон. Ни один звукопоглотитель не справится с этим структурным шумом. Для решения проблемы на металл наклеивается самоклеящаяся демпфирующая лента (например, толщиной 2 мм и поверхностной плотностью 4 кг/м²). Она увеличивает массу конструкции и гасит резонансные частоты.
Вторая проблема — негерметичные стыки. Звук ведет себя как вода: он найдет путь через малейшую щель. Жесткие строительные герметики здесь не подходят из-за вибраций, которые разрывают шов. Применяются специализированные эластичные составы, чье удлинение при разрыве составляет не менее 300%. Это позволяет герметику сохранять целостность шва даже при подвижках панелей кожуха.
Материалы для шумоизоляции промышленного оборудования
Подбор материалов зависит от типа источника шума и условий эксплуатации. Ниже приведена систематизация основных решений, применяемых при локальной изоляции.
| Тип материала | Назначение | Ключевая характеристика | Где применяется |
|---|---|---|---|
| Звукопоглощающий каучук (плоский) | Облицовка кожухов изнутри, гашение отраженного шума | Коэф. поглощения ~0,6, стойкость к маслам, класс Г1 | Станки, компрессоры, насосы в цеху |
| Каучук с рельефом (пирамиды) | Максимальное поглощение, снятие эха в кабинах | Коэф. поглощения до 0,95 (при 100 мм) | Акустические кабины, вентиляционные камеры |
| Самоклеящаяся демпфирующая лента | Устранение звона тонкого металла, виброразвязка | Плотность 4 кг/м², толщина 2-4 мм | Металлические корпуса, кожухи, ограждения |
| Эластичный акустический герметик | Герметизация стыков и швов конструкций | Удлинение при разрыве >300%, вибростойкость | Стыки панелей кожухов, места ввода коммуникаций |
Для комплексной задачи, такой как шумоизоляция промышленного оборудования, все четыре типа материалов используются в связке.
Кейс: почему кожух не решил проблему шума на производстве
Исходная ситуация: На металлообрабатывающем производстве на группу шумных станков был установлен заводской металлический кожух. Замеры показали, что уровень шума в зоне оператора практически не снизился, превышая допустимые нормы.
Диагностика: Акустический замер выявил две причины. Во-первых, голые стенки кожуха отражали высокочастотный шум, создавая внутри короба зону реверберации. Во-вторых, из-за вибрации станка тонкий металл корпуса «звенел», а негерметичные стыки панелей выпускали звук наружу.
Примененное решение:
- Внутренние поверхности кожуха облицевали звукопоглощающим каучуком (K-FONIK ST B), устойчивым к попаданию масляного тумана и СОЖ.
- На внутренние поверхности металла нанесли самоклеящуюся демпфирующую ленту (K-FONIK V-TAPE) для устранения конструктивного звона.
- Все стыки панелей и места примыкания к основанию обработали вибростойким герметиком (K-FONIK SHUMOGERM) с высоким коэффициентом удлинения.
Результат: После доработки конструкции уровень шума на рабочем месте оператора снизился на 12-15 дБ, что позволило привести показатели в соответствие с санитарными нормами без остановки производства.
Как правильно спроектировать звукоизоляцию оборудования
Проектирование системы шумоподавления начинается с нормативной базы. Согласно действующему СанПиН 2.2.4.3359-16, предельно допустимый уровень шума на рабочих местах составляет 80 дБ (при 8-часовом рабочем дне). Фактические показатели многих станков, компрессоров и вентиляционных установок достигают 95–105 дБ.

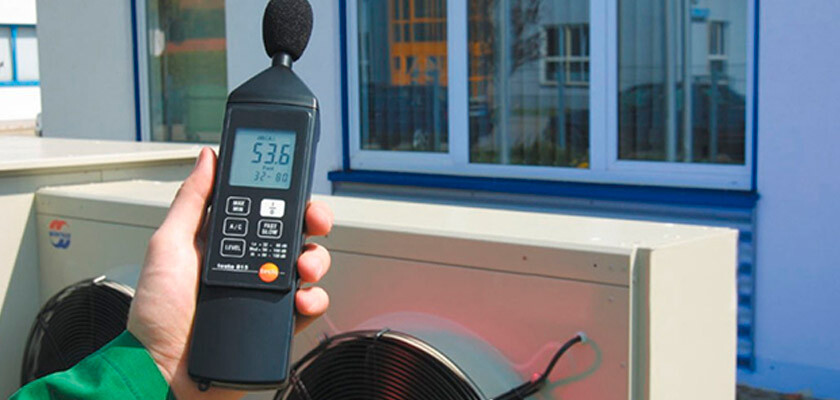

Подбирать материалы «на глаз» или опираясь только на паспортные данные оборудования некорректно. Первым этапом проектирования должен стать акустический замер фактического уровня шума и анализ его частотного спектра. Низкочастотный гул требует массивной виброразвязки, а высокочастотный визг — пористых поглотителей. На основе этих данных инженер-акустик рассчитывает толщину и плотность материалов, проектирует узлы герметизации и системы принудительной вентиляции для кожуха, чтобы исключить перегрев оборудования.
Частые ошибки при монтаже звукоизоляции оборудования
Даже качественно подобранные материалы не обеспечат тишину, если допущены следующие ошибки:
- Отсутствие герметизации стыков. Звук выходит через микрощели. Облицовка изнутри бессмысленна, если контур кожуха не замкнут эластичным герметиком.
- Игнорирование вентиляции. Оборудование должно охлаждаться. Вентиляционные отверстия в голом кожухе становятся прямым каналом для утечки звука. Их необходимо оснащать специальными акустическими глушителями (лабиринтами).
- Жесткое крепление оборудования. Если станок или мотор закреплены жестко, без виброизолирующих опор, вибрация уходит в пол и передается на строительные конструкции, сводя на нет эффект от локального кожуха.
- Экономия на плотности и толщине. Применение тонких материалов с низкой поверхностной плотностью не способно остановить низкочастотный структурный шум.
FAQ
1. В чём разница между звукоизоляцией и шумоизоляцией оборудования?
На практике в запросах это синонимы. Технически звукопоглощение гасит звук внутри объема (кожуха), а звукоизоляция не выпускает его наружу. Рабочая система всегда использует оба эффекта.
2. Почему кожух на станке не убирает шум в цехе?
Голая металлическая стенка отражает звук, он многократно усиливается внутри и выходит через негерметичные щели. Изнутри нужен звукопоглощающий слой, а снаружи — виброразвязка и герметизация.
3. Какой материал выбрать для облицовки кожуха изнутри?
Звукопоглощающий каучук с частично вскрытыми порами. Он устойчив к маслу и техническим жидкостям, не горит (класс Г1). Для снятия эха в кабинах применяют материалы с рельефом «пирамида».
4. Нужна ли виброизоляция, если кожух уже звукоизолирован?
Обязательно. Без демпфирующего слоя вибрация передается на тонкий металл корпуса, он начинает «звенеть» и становится самостоятельным источником шума, который не гасится внутренней облицовкой.
5. Как узнать, какой уровень шума допустим на рабочем месте?
По СанПиН 2.2.4.3359-16 максимально допустимый уровень на рабочих местах — 80 дБ. В цехах фактический уровень часто достигает 100 дБ, поэтому требуется локальная изоляция.
6. Обязательно ли герметизировать стыки кожуха?
Да. Звук распространяется по пути наименьшего сопротивления. Даже идеальная звукопоглощающая облицовка не даст результата, если звук свободно выходит через негерметичные швы.
7. Можно ли изолировать оборудование с вентиляцией, не нарушая теплоотвод?
Да, но полностью герметичный короб делать нельзя. Вентиляционные отверстия проектируются в виде акустических лабиринтов, которые пропускают воздух, но гасят звуковую волну.
8. С чего начать проектирование звукоизоляции оборудования?
С акустического замера. Он показывает реальный уровень и частотный спектр шума, что позволяет инженеру подобрать точную комбинацию материалов, а не действовать методом проб и ошибок.
