Подбор толщины трубок для кондиционирования и холодильных систем
При выборе толщины трубок для кондиционирования и холодильных систем необходимо учитывать их технические характеристики. У различных производителей, с учетом теплопроводности, плотности и других свойств, равные по толщине трубки, могут иметь различную эффективность.
Толщина трубок AF/Armaflex для систем кондиционирования и холодильных систем
Параметры актуальны для температуры окружающей среды +25 oC и различной влажности:
| Температура носителя | Низкая влажность 60%: хорошо вентилируемое помещение | Средняя влажность 70%: гостиницы, офисы | Высокая влажность 80%: места скопления людей, общепит, спортзалы | Очень высокая влажность 90%: пищевые производства |
|---|---|---|---|---|
| +12 oC | AF1 | AF1 | AF2 | AF5 |
| +6 oC | AF1 | AF1 | AF2 | AF6 |
| 0 oC | AF1 | AF2 | AF4 | AF6 + AF1* |
| -6 oC | AF2 | AF3 | AF5 | AF6 + AF2* |
| -12 oC | AF2 | AF4 | AF5 | AF6 + AF3* |
| -20 oC | AF3 | AF4 | AF6 | AF6 + AF4* |
| -30 oC | AF4 | AF5 | AF6 | AF6 + AF5* |
| -40 oC | AF4 | AF6 | AF6 + AF1* | AF6 + AF6* |
* - необходимо использовать два слоя теплоизоляции. Для второго слоя можно использовать листовой материал. Для выбора толщины листового материала проконсультируйтесь с нашим менеджером.
| Возрастание толщины стенок трубок AF/Armaflex, мм | AF1 | AF2 | AF3 | AF4 | AF5 | AF6 |
|---|---|---|---|---|---|---|
| 7.0 - 10.0 | 9,5 - 16,0 | 12,5 - 19,0 | 15,5 - 25,0 | 25,0 - 32,0 | 32,0 - 45,0 |
Примечание:
1. Каждый типоразмер, например «AF3», означает толщину стенки трубки, увеличивающуюся с увеличением внутреннего диаметра трубопровода. Все данные по толщинам рассчитаны с помощью программы ArmWin для случая некрашеной теплоизоляции без защитных кожухов (внешний коэффициент поверхности 9 Вт/м 2 ·К.

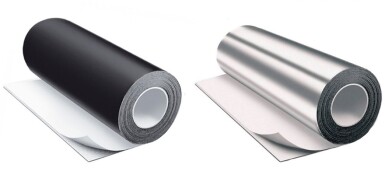

В случае покрытия отражающими материалами, например, стальным или алюминиевым кожухом, коэффициент поверхности понижается до 7 или 5 Вт/м 2 ·К). В таких случаях требуется производить отдельный расчет с помощью той же программы, либо проконсультироваться с техническим специалистом компании Венторус.
Ассортимент теплоизоляционных трубок представлен в каталоге продукции Armacell. Критерием расчета являлось предотвращение образования конденсата на поверхности изоляции. Для расчета по другим критериям следует воспользоваться программой расчета ArmWin.
2. При расчете толщины теплоизоляции при температуре ниже - 50° С просьба предварительно проконсультироваться с техническим специалистом компании Венторус.
3. При проектировании толщины теплоизоляции для холодильного оборудования самым главным критерием является относительная влажность воздуха в окружающей среде, поэтому в спорных случаях следует всегда ориентироваться на самое высокое значение относительной влажности. Данный расчет произведен для наиболее распространенной температуры окружающей среды: +25° С.
Ответственность за правильность выбора относительной влажности воздуха лежит на проектировщике. В случае значительного расхождения проектируемых параметров с приведенными в данной таблице просьба пользоваться программой расчета ArmWin 3.2, либо проконсультироваться с техническим специалистом компании Венторус.
4. Трубки AF/Armaflex имеют максимальный диаметр 160 мм. Для изоляции трубопроводов больших диаметров следует использовать листы AF/Armaflex или рулонны AF/Armaflex.
Васильев С.И.
Специалист по теплоизоляционным материалам
