Защита теплоизоляции из каучука
Теплоизоляция сама нуждается в защите. Без внешнего слоя утеплитель намокает, выцветает под солнцем, повреждается при монтаже и эксплуатации и постепенно теряет свои свойства. Защита теплоизоляции труб решает сразу несколько задач: сохраняет теплоизоляционные характеристики, продлевает срок службы изоляции и придаёт конструкции аккуратный вид.
Защита теплоизоляции трубопроводов особенно важна при наружной прокладке и в помещениях с агрессивной средой. Ниже разберём, что разрушает утеплитель, как защитить его от влаги, какие бывают защитные покрытия для изоляции из вспененного каучука и как выбрать подходящее.
Что разрушает теплоизоляцию труб на улице
При надземной прокладке изоляция постоянно контактирует с окружающей средой. Защита теплоизоляции труб на улице должна учитывать сразу несколько факторов:
- Атмосферная влага. Дождь, снег и конденсат проникают в швы и стыки. Намокший утеплитель хуже сохраняет тепло.
- Ультрафиолет. Солнечное излучение со временем разрушает поверхность многих полимерных материалов: они темнеют, твердеют и растрескиваются.
- Ветровая нагрузка. Ветер отрывает неплотно закреплённые участки и нарушает целостность изоляции.
- Механические воздействия. Удары, трение, случайные повреждения при обслуживании, а также воздействие животных и птиц.
- Перепады температур и замораживание. Влага внутри утеплителя при замерзании расширяется и разрушает его структуру. Циклы замораживания и оттаивания ускоряют износ.
Отдельная группа факторов относится к промышленным объектам: морская вода, масла, нефтепродукты и пары кислот. Для таких условий нужны специальные стойкие покрытия.
Защита утеплителя от влаги
Влага — главный враг любого утеплителя. Вода проводит тепло лучше воздуха, поэтому у увлажнённого материала теплопроводность растёт, а теплопотери увеличиваются. При отрицательных температурах влага замерзает и разрушает структуру материала, а на металлических трубах может запускать коррозию.
Влага попадает в изоляцию несколькими путями: осадки сверху, конденсат из воздуха, грунтовые воды при подземной прокладке и проникновение через неплотные швы. Защита утеплителя от влаги строится на трёх принципах:
- использовать материал с закрытой пористой структурой, которая сама по себе плохо впитывает воду (например, вспененный каучук);
- закрыть изоляцию влагонепроницаемым покрытием, которое защищает от осадков;
- герметизировать швы, стыки и торцы: именно через них вода чаще всего попадает под покрытие.
На холодных линиях (холодоснабжение, кондиционирование, холодная вода) есть дополнительная задача. Температура поверхности трубы ниже температуры воздуха, поэтому водяной пар из воздуха стремится проникнуть к холодной поверхности и конденсируется. Здесь покрытие должно работать как пароизоляция, а швы должны быть герметичными. На горячих трубопроводах основная задача — не пустить внутрь осадки.

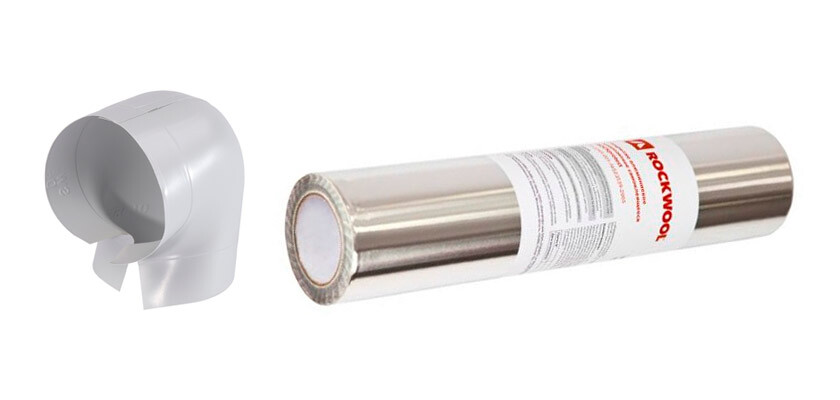

Чем защитить теплоизоляцию труб: виды защитных покрытий
Защитные покрытия для теплоизоляции из вспененного каучука делятся на несколько типов: полимерные, алюминизированные, стеклотканевые и металлические кожухи. Выбор зависит от условий эксплуатации, типа утеплителя и имеющихся ограничений.
Полимерные покрытия
Такие материалы производят на основе полимеров (ПВХ, EPDM и других). Они защищают изоляцию от солёной морской воды, масел, нефтепродуктов, паров кислот и ультрафиолета. Важная особенность — эластичность, которая согласуется со свойствами каучуковой изоляции.
Основные сферы применения:
- морские платформы;
- судостроение;
- химическая, нефтедобывающая и топливная промышленность;
- объекты теплоэнергетики.
Примеры материалов:
| Продукт | Производитель | Материал | Форма выпуска | Особенности |
|---|---|---|---|---|
| Рулоны IN CLAD | K-FLEX | Материал на основе пластифицированного поливинилхлорида | Рулоны | Гибкость при отрицательных температурах до -60 °C |
| Arma-Chek R | Armacell | Покрытие на основе EPDM-каучука высокой плотности | Рулоны | Не содержит гидрохлорфторуглеродов и фреонов |
| ПРОМ ПОЛИМЕР | РУ-ФЛЕКС | Полимерный материал | Рулоны | Срок службы не менее 25 лет |
Алюминизированные покрытия
Это многослойные материалы из алюминиевой фольги и ПЭТФ-плёнки. Они лёгкие, поэтому просто монтируются, аккуратно выглядят и выпускаются в самоклеящемся исполнении. Материалы не поддерживают горение. Они защищают утеплитель от механических повреждений, осадков и ультрафиолета, а за счёт плотной поверхности помогают удерживать влагу снаружи.
Основные сферы применения:
- автомобильная и железнодорожная промышленность;
- объекты гражданского и промышленного строительства;
- лёгкая, пищевая и медицинская промышленность;
- системы вентиляции и кондиционирования;
- отопление и водоснабжение;
- электроэнергетика;
- холодильная техника.
Примеры материалов:
| Продукт | Производитель | Материал | Форма выпуска | Особенности |
|---|---|---|---|---|
| AL CLAD | K-FLEX | Комбинация ПВХ-материала толщиной 270 мкм, алюминиевой фольги (9 мкм) и ПЭТФ-плёнки (9 мкм) | Рулоны, ленты | Обеспечивает герметичность и пароизоляцию системы |
| Arma-Chek Silver | Armacell | Трёхслойный материал из двух слоёв алюминиевой фольги и подложки из ПВХ | Рулоны | Разработан для защиты теплоизоляции холодильных систем и систем кондиционирования |
| ПРОМ АЛЮ | РУ-ФЛЕКС | Материал из ПВХ толщиной 270 мкм, алюминиевой фольги толщиной 9 мкм и ПЭТФ-плёнки толщиной 21 мкм | Рулоны | За счёт отражающей поверхности дополнительно отводит внешнее тепло от системы |
Покрытия из стеклоткани и фольма-ткань
Защитные покрытия из стекловолокна усиливают прочность и защищают теплоизоляционный слой от осадков и ультрафиолета. Это стекловолокно, армированное фольгой: оно влагостойко и предотвращает коррозию изолируемых поверхностей. Для наружной прокладки труб такие материалы часто используют вместо металлического кожуха, но возможность замены лучше уточнить в документации производителя.
Основные сферы применения:
- судостроение и кораблестроение;
- морские платформы;
- объекты нефтяной и химической промышленности;
- наружные теплотрассы и трубопроводы.
Примеры материалов:
| Продукт | Производитель | Материал | Форма выпуска | Особенности |
|---|---|---|---|---|
| IC CLAD | K-FLEX | Стеклоткань чёрного цвета, ламинированная алюминиевой фольгой | Рулоны | Низкая дымообразующая способность |
| Arma-Chek D | Armacell | Материал из стекловолокна | Рулоны | Не выцветает и не пачкается, выпускается в форме рулонов и полос |
| ПРОМ ФОРМА (серебристый) | РУ-ФЛЕКС | Комбинированный материал из стеклоткани, ламинированный алюминиевой фольгой | Рулоны | Применяется при температуре от -60 до +100 °C |
При сравнении материалы российского производителя РУ-ФЛЕКС не уступают зарубежным аналогам ни по техническим характеристикам, ни по ассортименту.
Металлические кожухи
Оцинкованная сталь и алюминий остаются классическим вариантом защиты изоляции на теплотрассах. Кожух выдерживает высокие механические нагрузки, но он тяжелее плёночных и тканевых покрытий, сложнее в монтаже и требует крепежа и герметизации стыков. Его выбирают для участков, где велик риск ударов и повреждений, или когда это прямо предписано проектом.
Как выбрать защиту теплоизоляции труб на улице
Чтобы подобрать покрытие, определите условия эксплуатации: диапазон температур, интенсивность солнечного излучения, осадки, вероятность механических повреждений, наличие агрессивных сред. Отдельно учитывайте требования к горючести и внешнему виду. Для подземной и канальной прокладки главным становится защита от грунтовых вод.
Сводное сравнение типов покрытий (ориентировочно, точные значения указаны в технических листах производителей):
| Критерий | Полимерные | Алюминизированные | Стеклоткань с фольгой | Металлический кожух |
|---|---|---|---|---|
| Защита от влаги | Высокая | Высокая | Высокая | Высокая при герметичных стыках |
| Защита от УФ | Да | Да | Да | Да |
| Механическая прочность | Средняя | Средняя | Повышенная | Высокая |
| Эластичность | Высокая | Средняя | Средняя | Низкая |
| Вес и простота монтажа | Лёгкие, простой монтаж | Очень лёгкие, бывают самоклеящиеся | Лёгкие, монтаж внахлёст | Тяжелее, монтаж сложнее |
| Типичное применение | Агрессивные среды, промышленность | Отопление, водоснабжение, вентиляция, холод | Наружные трубопроводы, теплотрассы | Участки с высоким риском повреждений |
Практический ориентир: для агрессивных сред выбирают полимерные покрытия, для систем отопления, вентиляции и холода — алюминизированные, для наружных трубопроводов с высокой нагрузкой от погоды — стеклоткань с фольгой, а на участках с риском сильных ударов — металлический кожух.
Нужна ли защита теплоизоляции внутри помещений
Внутри помещений на изоляцию не действуют дождь, снег, ветер и солнечное излучение, поэтому в сухих отапливаемых помещениях теплоизоляция из вспененного каучука нередко работает без дополнительного покрытия. Но защита теплоизоляции трубопроводов внутри здания нужна в нескольких случаях:
- Риск механических повреждений. В технических помещениях, цехах, на складах и в проходах изоляцию можно задеть оборудованием, тележками или инструментом. Прочное покрытие сохраняет целостность утеплителя.
- Влажная и агрессивная среда. В прачечных, мойках, бассейнах и на химических производствах изоляция контактирует с водой, паром, моющими средствами и парами реагентов. Здесь подойдут полимерные покрытия.
- Санитарные и гигиенические требования. В пищевой, медицинской и фармацевтической промышленности поверхность должна быть гладкой, влагостойкой и допускать влажную уборку.
- Системы холода и кондиционирования. На холодных линиях конденсат попадает в изоляцию, поэтому нужны герметичное покрытие и герметизация швов. Для таких задач выпускают специальные алюминизированные материалы, например Arma-Chek Silver.
- Открытые участки на виду. Покрытие делает трассу аккуратнее и скрывает неровности изоляции.
- Требования проекта и пожарной безопасности. Проектная документация может прямо предписывать тип покровного слоя. Если требования к горючести важны, сверяйте характеристики покрытия с его сертификатами.
Если ни одно из условий не относится к вашему объекту, защитное покрытие внутри помещения можно не применять. Решение принимайте по проекту и техническому листу выбранной изоляции.
Монтаж защитного покрытия на трубопроводе
Защита теплоизоляции трубопроводов работает только при аккуратном монтаже. Основной порядок работ:
- Подготовьте изоляцию: она должна быть сухой, чистой и без разрывов, стыки теплоизоляции должны быть плотными.
- Измерьте длину окружности изолированной трубы и отрежьте полотно нужного размера.
- Уложите покрытие внахлёст. Для фольгированных материалов обычно используют нахлёст 3–5 см.
- Проклейте швы армированным скотчем или фольгированной лентой. Самоклеящиеся материалы прижимайте постепенно, от края к середине, чтобы не образовались перекосы.
- При необходимости зафиксируйте покрытие стяжками, проволокой или лентой с креплением.
Покрытие можно укладывать по спирали, вдоль трубы или отдельными отрезками. Если рядом проходит электропроводка, её нужно тщательно изолировать: алюминиевая фольга проводит ток.
Частые ошибки при защите теплоизоляции
- Открытые торцы и стыки. Через них влага попадает под покрытие. Герметизируйте все стыки и концы.
- Неподходящее покрытие. Материал без УФ-защиты на улице быстро теряет свойства. Сверяйте характеристики с условиями эксплуатации.
- Недостаточный нахлёст и слабая фиксация. Ветер отрывает покрытие, особенно на открытых участках.
- Повреждения при монтаже. Порезы и проколы нарушают защитный слой. Проверяйте целостность после укладки.
Предизолированные трубопроводы как альтернатива: системы типа Flexalen
Если трубопровод только проектируется или прокладывается заново, защитить теплоизоляцию можно иначе: взять готовую систему, где труба, утеплитель и защитный слой объединены на заводе. Такие предварительно изолированные трубопроводы не требуют отдельного монтажа покрытия и герметизации швов по всей длине трассы.
Один из известных примеров — система Flexalen производства Thermaflex. Её конструкция состоит из трёх слоёв:
- Рабочая труба. Напорная труба из полимера, чаще всего из полибутена (PB-1). В отдельных линейках применяют сшитый полиэтилен (PEX) и другие материалы.
- Теплоизоляция. Слой физически вспененного полиэтилена с закрытой пористой структурой, который плохо впитывает влагу.
- Защитный кожух. Наружная гофрированная оболочка из полиэтилена низкого давления (ПНД) с добавлением технического углерода. Она защищает изоляцию от влаги, грунта и механических воздействий.
Гибкость позволяет обходить препятствия, сокращает число стыков и фитингов, а способность трубы компенсировать тепловое расширение позволяет обойтись без отдельных компенсаторов. Основная область применения — бесканальная подземная прокладка систем отопления, горячего и холодного водоснабжения.
Сравнение двух подходов:
| Критерий | Изоляция с защитным покрытием | Предизолированная система (тип Flexalen) |
|---|---|---|
| Когда применяют | Существующие и новые трубопроводы любого типа, ремонт и реконструкция | Новая прокладка, в первую очередь бесканальная подземная |
| Что нужно смонтировать | Трубы, изоляцию и покрытие отдельно | Готовую систему: изоляция и кожух нанесены на заводе |
| Защита от влаги | Зависит от качества монтажа покрытия и герметизации швов | Обеспечивается сплошным кожухом, основные риски в местах соединений |
| Гибкость трассы | Определяется материалом трубы | Высокая: трубы поставляют в бухтах |
| Ограничения | Нужно подбирать покрытие под условия эксплуатации | Ограничены линейкой диаметров, температур и давлений: смотрите технические данные производителя |
Предизолированная система не заменяет защитное покрытие для уже смонтированной изоляции, но может быть удачным решением при новой прокладке. Сравнивать варианты стоит по общей стоимости: трубы, изоляция, покрытие, монтаж и последующее обслуживание. Для надземных участков и помещений, где нужна изоляция из каучука, по-прежнему подходят защитные покрытия, описанные выше.
Чем регламентируется использование защиты?
Основной документ: СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов». Из него следует:
- Для поверхностей с положительной температурой в конструкцию изоляции обязательно входят теплоизоляционный и покровный слои, а для отрицательных температур добавляется пароизоляционный слой.
- Покровный слой можно не предусматривать для изоляции из волокнистых материалов с фольгой или стеклотканью и из вспененного синтетического каучука, если объекты находятся в помещениях, тоннелях и других указанных в пункте условиях.
- При выборе материалов и покровных слоёв нужно учитывать их стойкость к химически агрессивным факторам среды.
Частые вопросы о защите теплоизоляции
Чем защитить теплоизоляцию труб на улице?
Для наружной прокладки используют полимерные, алюминизированные и стеклотканевые покрытия или металлический кожух. Выбор зависит от нагрузки от ультрафиолета, осадков, температуры и риска механических повреждений. Швы и стыки обязательно герметизируют.
Нужна ли защита теплоизоляции из вспененного каучука?
На открытом воздухе, как правило, да: ультрафиолет, осадки и механические воздействия сокращают срок службы материала. Для этого выпускают специальные покрытия. Требования к конкретному материалу уточняйте в его техническом листе.
Как защитить утеплитель от влаги?
Используйте материал с закрытой структурой, закройте изоляцию влагонепроницаемым покрытием и герметизируйте швы и торцы. На холодных линиях дополнительно нужна пароизоляция, чтобы конденсат не попадал в утеплитель.
Чем защитное покрытие отличается от пароизоляции?
Защитное покрытие ограждает утеплитель от внешних воздействий: осадков, ультрафиолета, механических повреждений. Пароизоляция не пускает водяной пар внутрь утеплителя, что важно для холодных трубопроводов. Часть покрытий выполняет обе функции.
Можно ли обойтись без металлического кожуха?
Во многих случаях да: стеклоткань с фольгой и многослойные полимерные покрытия защищают от осадков, ультрафиолета и ветра, а монтируются проще. Для участков с высокой механической нагрузкой кожух остаётся надёжнее.
Как крепить защитное покрытие на трубе?
Покрытие укладывают внахлёст, обычно 3–5 см, швы проклеивают армированным скотчем или фольгированной лентой, затем фиксируют стяжками или лентой. Самоклеящиеся материалы прижимают от края к середине, чтобы избежать перекосов.
Сколько служит защитное покрытие?
Срок зависит от материала и условий. Например, для полимерного покрытия ПРОМ ПОЛИМЕР производитель заявляет не менее 25 лет. Для других материалов смотрите технические листы и учитывайте ультрафиолет, перепады температур и качество монтажа.
Нужна ли защита теплоизоляции трубопроводов внутри помещений?
Не всегда. Её применяют там, где есть риск механических повреждений, влага, агрессивные среды или требования к внешнему виду и гигиене: в промышленных, пищевых и медицинских помещениях, а также в системах кондиционирования.
Чем предизолированные трубы отличаются от изоляции с защитным покрытием?
Предизолированная система поставляется с заводской изоляцией и защитным кожухом, поэтому покрытие монтировать не нужно. Она рассчитана в основном на новую прокладку. Изоляция с покрытием подходит и для ремонта, и для реконструкции уже смонтированных линий.
