Подвесы для теплоизоляции труб
Что такое хомут для теплоизоляции труб
Теплоизоляционный подвес (также называемый хомутом для теплоизоляции или теплоизоляционным кронштейном) — это специализированный фасонный элемент, устанавливаемый в точках крепления трубопровода вместо стандартного металлического хомута. Все три термина обозначают одно и то же изделие, просто используются в разных контекстах проектирования и монтажа.
Конструктивно подвес представляет собой два полуцилиндра из вспененного каучука или комбинации материалов, которые охватывают трубу в месте её фиксации к строительной конструкции. В базовом исполнении это эластомерный каучук с паронепроницаемой оболочкой, в усиленных версиях — с жёсткой пенополиуретановой вставкой повышенной плотности. Некоторые исполнения поставляются в комплекте с металлическим хомутом из нержавеющей стали.
Главное отличие от обычного сантехнического хомута заключается в том, что подвес не просто фиксирует трубу, но и сохраняет непрерывность теплоизоляционного слоя, предотвращая образование тепловых мостов в точках крепления.
Зачем нужен теплоизоляционный подвес — проблема мостика холода
Даже идеально смонтированная теплоизоляция трубопровода становится уязвимой в местах крепления. Когда вы используете стандартный металлический хомут, происходит следующее: металл прорезает или сильно деформирует изоляционный слой, толщина покрытия в точке контакта уменьшается до минимума или вовсе исчезает. В результате образуется прямой контакт между металлической трубой и несущей строительной конструкцией — классический тепловой мост.
Физика процесса проста: металл обладает высокой теплопроводностью (в сотни раз выше, чем у изоляции), и через эту «узкую» точку начинается интенсивный теплообмен. На трубопроводах холодоснабжения это приводит к тому, что температура поверхности в месте хомута опускается ниже точки росы окружающего воздуха. Результат — выпадение конденсата, который буквально капает с крепления. На горячих трубопроводах возникают локальные потери тепла, что снижает общую эффективность системы.
Долгосрочные последствия ещё серьёзнее. Постоянное присутствие влаги провоцирует коррозию как самой трубы, так и металлических элементов строительной конструкции. Изоляционный материал вокруг точки крепления намокает, теряет свои теплофизические свойства и постепенно разрушается. В системах холодоснабжения это может привести к образованию плесени и грибка в помещении.
Согласно СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов», обеспечение непрерывности изоляционного слоя является обязательным требованием. Пропуск подвесов в точках крепления — это не просто нарушение технологии, а создание системных уязвимостей, которые проявятся в первые месяцы эксплуатации.

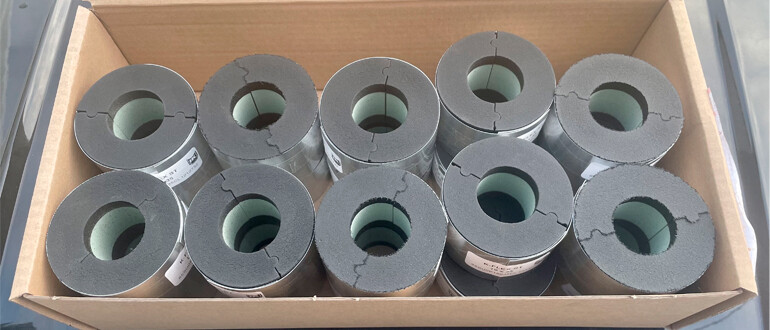

Подвесы K-FLEX ST — конструкция и исполнения
Линейка подвесов K-FLEX ST представляет собой профессиональное решение для крепления изолированных трубопроводов. Конструкция подвеса продумана для одновременного решения нескольких задач: механическая фиксация трубы, сохранение толщины изоляционного слоя и защита от проникновения влаги.
Основу изделия составляет комбинация материалов. Внутренняя несущая вставка выполнена из сверхжёсткого пенополиуретана повышенной плотности — именно этот элемент воспринимает вес трубы и не даёт изоляции сминаться под нагрузкой. Боковые сегменты изготовлены из эластомерного каучука K-FLEX ST, который замыкает тепловой контур и обеспечивает пароизоляцию. Наружное покрытие — паронепроницаемая оболочка с самоклеящимся клапаном для быстрой герметизации стыка.
Серия выпускается в трёх основных исполнениях, различающихся комплектацией и внешним покрытием. Толщина подвесов составляет 13, 19, 25, 32 или 40 мм, ширина варьируется от 50 до 100 мм в зависимости от диаметра трубы. Диапазон рабочих температур для стандартной версии — от −50 до +105 °C, что покрывает потребности большинства систем холодоснабжения, кондиционирования и вентиляции.
Исполнение без хомута
Базовая версия подвеса K-FLEX ST поставляется без металлического крепежа — только теплоизоляционный элемент из двух полуцилиндров. Такое исполнение выбирают в случаях, когда на объекте уже закуплены стандартные хомуты подходящего диаметра, или когда проектом предусмотрены специфические крепёжные системы (например, виброизолированные подвесы или хомуты из особых материалов).
При монтаже подвес без хомута работает как прокладка: вы устанавливаете его между трубой в изоляции и металлическим хомутом. Важно точно подобрать внутренний диаметр подвеса — он должен соответствовать наружному диаметру трубы с учётом уже надетой изоляции. Если диаметр выбран неверно, подвес либо не обеспечит плотного прилегания, либо будет чрезмерно сжиматься, теряя теплоизоляционные свойства.
Это исполнение также удобно для реконструкции существующих систем, когда нужно устранить тепловые мосты без замены всей крепёжной арматуры.
Исполнение с металлическим хомутом (K-FLEX ST с хомутом)
Комплект «подвес + металлический хомут» — готовое решение, исключающее необходимость отдельного подбора крепёжных элементов. В комплектацию входит хомут из нержавеющей стали, уже подобранный под соответствующий диаметр подвеса. Ширина подвеса в этом исполнении составляет 50 мм для труб малого и среднего диаметра (до 114 мм) и 100 мм для труб большего сечения.
Такое исполнение наиболее востребовано в системах вентиляции, кондиционирования и холодоснабжения, где критична герметичность изоляционного слоя. Нержавеющая сталь хомута устойчива к коррозии, что особенно важно в условиях возможного выпадения конденсата. Монтаж упрощается: вы получаете полностью совместимые компоненты в одной упаковке, не тратя время на поиск хомутов нужного диаметра и длины.
Подвесы K-FLEX ST с хомутом рекомендуются для новых проектов, где важно минимизировать количество SKU в спецификации и упростить логистику на объекте.

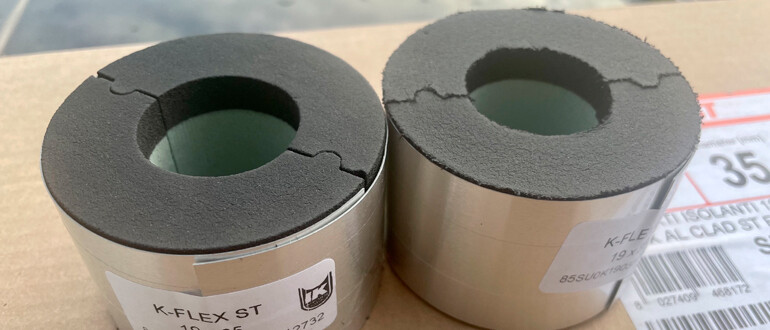

Исполнение AL CLAD — когда нужна алюминиевая оболочка
Версия AL CLAD отличается от стандартного исполнения наличием дополнительного наружного покрытия из комбинированного материала: алюминиевая фольга + ПВХ + ПЭТФ. Эта многослойная оболочка обеспечивает механическую защиту поверхности подвеса и устойчивость к внешним воздействиям.
AL CLAD применяют на открытых участках трубопроводов, где изоляция подвергается воздействию ультрафиолетового излучения, атмосферной влаги или агрессивной среды. Также такое исполнение востребовано в помещениях с повышенными требованиями к эстетике (офисные центры, торговые комплексы) или там, где возможна механическая нагрузка на изоляцию (проходные зоны, технические этажи с интенсивным обслуживанием).
Алюминиевое покрытие предотвращает не только образование термических мостов, но и защищает поверхность от повреждений при монтаже и эксплуатации, продлевая срок службы всей системы крепления.
Выбор подвеса по параметрам трубопровода
Правильный подбор теплоизоляционного подвеса — задача, требующая учёта нескольких параметров. Ошибка на этапе выбора приведёт либо к неэффективной работе системы, либо к дополнительным затратам на замену комплектующих.
Первый шаг — определение наружного диаметра подвеса. Формула проста: Dподвеса = Dтрубы + 2 × толщина изоляции. Если у вас труба диаметром 42 мм с изоляцией толщиной 19 мм, внутренний диаметр подвеса должен составлять 42 + 2×19 = 80 мм. Производители указывают в каталогах именно внутренний диаметр подвеса, соответствующий наружному диаметру изолированной трубы.
Второй параметр — толщина самого подвеса. Она должна быть не меньше толщины основной изоляции трубопровода. Если труба изолирована каучуком толщиной 25 мм, подвес тоже должен иметь толщину 25 мм. Использование более тонкого подвеса создаст локальное уменьшение изоляционного слоя — тот самый тепловой мост, которого вы пытаетесь избежать.
Третий критерий — тип системы. Для систем холодоснабжения и кондиционирования (где температура рабочей среды от +5 до +15 °C) оптимальны подвесы из вспененного каучука K-FLEX ST. Они обладают низкой теплопроводностью (0,039 Вт/м·К при 0 °C) и высоким сопротивлением диффузии водяного пара. Для систем ГВС и отопления (до +105 °C) также подходят стандартные подвесы K-FLEX ST. Если речь идёт о паропроводах или высокотемпературных системах (свыше +105 °C), требуется специальная серия K-FLEX SOLAR HT с термостойкими подвесами.
Четвёртый фактор — условия эксплуатации. Для закрытых помещений с нормальным влажностным режимом достаточно базового исполнения. Для открытых участков, подвалов с высокой влажностью или помещений с агрессивной средой выбирайте исполнение AL CLAD.
| Тип системы | Рекомендуемое исполнение | Пример (труба/изоляция/подвес) |
|---|---|---|
| Холодоснабжение (чиллер-фанкойл) | K-FLEX ST с хомутом | 28 мм / 19 мм / 19 мм |
| Кондиционирование | K-FLEX ST с хомутом | 15 мм / 13 мм / 13 мм |
| Вентиляция | K-FLEX ST без хомута | 114 мм / 25 мм / 25 мм |
| ГВС/ХВС | K-FLEX ST базовый | 42 мм / 19 мм / 19 мм |
| Открытые участки | K-FLEX ST AL CLAD | 60 мм / 25 мм / 25 мм |

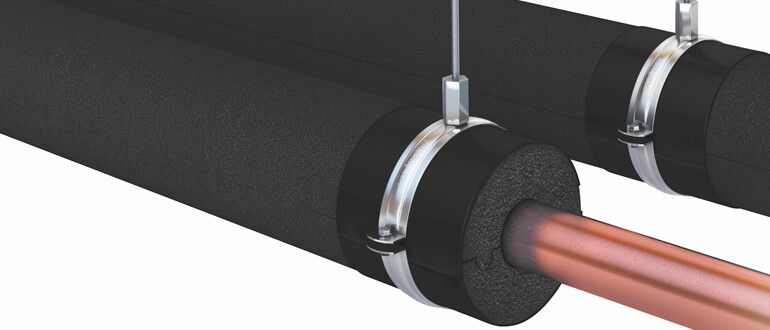

Монтаж подвесов — правильный порядок установки
Технология монтажа теплоизоляционных подвесов имеет свои особенности, соблюдение которых гарантирует эффективность системы. Главный принцип: подвесы устанавливаются в каждой точке крепления трубопровода, а не выборочно. Пропуск даже одного подвеса создаёт уязвимость, через которую начнутся теплопотери или конденсатообразование.
Последовательность монтажа:
- Подготовка крепления. Закрепите шпильку или кронштейн к строительной конструкции согласно проекту. Убедитесь, что расстояние от стены или перекрытия достаточно для размещения подвеса и хомута.
- Установка подвеса. Если используется исполнение без хомута, сначала наденьте изоляцию на трубу, затем установите подвес в месте крепления. Полуцилиндры должны плотно прилегать друг к другу, образуя замкнутый контур вокруг трубы.
- Фиксация хомута. Для подвесов с хомутом в комплекте: разместите хомут поверх подвеса, совместите отверстия, вставьте шпильку и затяните гайку. Для исполнений без хомута: установите штатный хомут поверх подвеса.
- Герметизация стыка. Если подвес имеет самоклеящийся клапан (исполнения K-FLEX ST), плотно прижмите его для обеспечения пароизоляции. Места стыков при необходимости дополнительно проклейте лентой K-FLEX.
- Контроль затяжки. Хомут должен быть затянут достаточно для надёжной фиксации, но без чрезмерного сжатия подвеса. Перетяжка деформирует пенополиуретановую вставку и снижает теплоизоляционные свойства.
Шаг крепления определяется проектом и зависит от диаметра трубы, материала и температуры рабочей среды. Согласно СП 61.13330, для горизонтальных трубопроводов диаметром до 50 мм рекомендуемый шаг составляет 1,0–1,5 м, для труб 50–100 мм — 1,5–2,0 м, для больших диаметров — до 3 м. Вертикальные участки крепятся с шагом 2–3 м независимо от диаметра.
Типичные ошибки монтажа:
- Установка подвеса меньшего диаметра, чем требуется — приводит к разрыву изоляции.
- Монтаж подвеса после полной установки изоляции — требует разрезания готовой изоляции.
- Использование подвеса меньшей толщины, чем основная изоляция — создаёт тепловой мост.
- Чрезмерная затяжка хомута — деформирует несущую вставку.
- Отсутствие герметизации стыка подвеса — открывает путь для диффузии влаги.
Альтернативы и аналоги — Armafix, XOTPIPE S и другие
Рынок теплоизоляционных подвесов предлагает несколько альтернатив K-FLEX ST, каждая из которых имеет свои особенности.

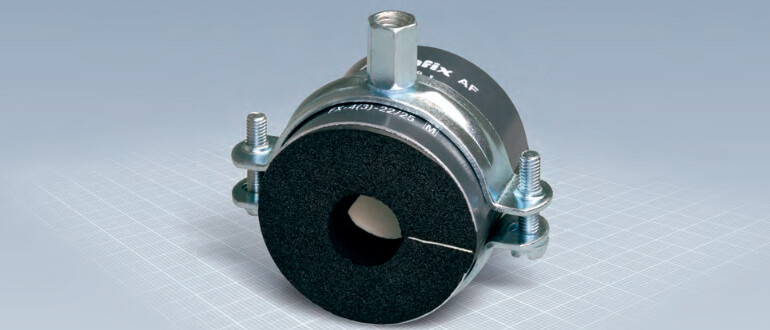

Armafix AF (Armacell) — премиальный аналог с двойным самоклеящимся швом и алюминиевыми пластинами в конструкции. Отличается высокой стоимостью, но обеспечивает отличную герметичность. Применяется преимущественно на объектах с повышенными требованиями к надёжности.
Armafix X — эконом-версия от того же производителя с пластиковыми модульными креплениями вместо металлических хомутов. Подходит для систем с невысокой нагрузкой на крепление.
XOTPIPE S — отечественный аналог на каучуковой основе с несущей вставкой из полиизоцианурата (PIR). Диапазон диаметров от 10 до 325 мм, рабочий температурный диапазон −50…+150 °C, класс горючести Г1. Позиционируется как решение для импортозамещения при сопоставимых с K-FLEX ST характеристиках.
| Продукт | Материал вставки | Ценовой сегмент | Совместимость с K-FLEX |
|---|---|---|---|
| K-FLEX ST | PUR/PIR | Средний | Полная |
| Armafix AF | PUR | Премиум | Частичная |
| XOTPIPE S | PIR | Средний | Полная |
Выбор между K-FLEX ST и аналогами зависит от бюджета проекта, требований к сертификации и доступности продукции на момент монтажа. Для систем, где основная изоляция выполнена из K-FLEX, логично использовать подвесы того же производителя для обеспечения полной совместимости материалов.
Заключение
Теплоизоляционный подвес — не опциональный элемент, а обязательная часть системы крепления изолированных трубопроводов. Его правильное применение исключает тепловые мосты, предотвращает образование конденсата и коррозию, продлевает ресурс всей инженерной системы.
При подборе подвеса K-FLEX ST ориентируйтесь на три ключевых параметра: диаметр трубы с изоляцией, толщину изоляционного слоя и условия эксплуатации. Не экономьте на подвесах — их стоимость составляет доли процента от общей стоимости системы, а последствия неправильного крепления проявляются в виде серьёзных проблем при эксплуатации.
Для точного подбора типоразмеров используйте технические каталоги производителя или обратитесь к специалистам для консультации по вашему конкретному проекту.
FAQ
Почему нельзя крепить изолированную трубу обычным металлическим хомутом?
Металлический хомут прорезает или деформирует изоляцию, создавая тепловой мост — прямой контакт металлической трубы с несущей конструкцией. На холодных трубопроводах это приводит к выпадению конденсата и коррозии, на горячих — к потерям тепла в точке крепления.
Как подобрать подвес K-FLEX ST по диаметру?
Внутренний диаметр подвеса должен равняться внешнему диаметру трубы с уже надетой изоляцией: Dподвеса = Dтрубы + 2 × толщина изоляции. Ширина (50 или 100 мм) выбирается по диаметру — для труб большего диаметра нужна большая ширина для устойчивой опоры.
В чём разница между подвесом без хомута и подвесом с металлическим хомутом в комплекте?
Подвес без хомута — это только теплоизоляционная прокладка, которая вставляется в уже имеющийся крепёжный хомут. Вариант с хомутом в комплекте — готовое решение: нержавеющий хомут подобран по диаметру и не требует отдельного подбора.
Для каких систем применяются подвесы K-FLEX ST?
Прежде всего — системы холодоснабжения и кондиционирования, где особенно критично отсутствие конденсата. Также применяются в системах ГВС, ХВС и вентиляции. Для паропроводов и высокотемпературных систем выпускается отдельная серия K-FLEX SOLAR HT со своими подвесами.
Что такое подвес K-FLEX ST AL CLAD и когда он нужен?
AL CLAD — исполнение с наружным покрытием из комбинированного материала (фольга + ПВХ + ПЭТФ). Применяется на открытых участках трубопровода, в условиях воздействия УФ-излучения, влажности или механических нагрузок, где требуется защита поверхности помимо термоизоляции.
Какой шаг установки подвесов рекомендован?
В общем случае подвесы устанавливаются в каждой точке крепления трубопровода согласно проекту. СП 61.13330.2012 задаёт требования по непрерывности изоляционного слоя: ни одна точка фиксации не должна нарушать его целостность, поэтому пропускать подвесы недопустимо.
Можно ли использовать подвесы K-FLEX ST совместно с другими марками изоляции (не K-FLEX)?
Технически подвес подойдёт под трубу с изоляцией любого производителя при совпадении диаметра. Однако следует учитывать совместимость материалов: каучуковые подвесы оптимально сочетаются с каучуковой изоляцией K-FLEX ST/ECO. Для изоляции из другого материала лучше уточнить у производителя.
Чем XOTPIPE S отличается от K-FLEX ST?
XOTPIPE S — отечественный аналог на каучуковой основе с несущей вставкой из полиизоцианурата (PIR). Основные характеристики схожи: диапазон диаметров от 10 до 325 мм, температурный диапазон −50…+150 °C, горючесть Г1. Применяется в тех же системах; позиционируется как решение для импортозамещения.
