Параметры выбора теплоизоляционных отводов
Теплоизоляционные отводы — важный элемент современных трубопроводных систем, обеспечивающий энергоэффективность, защиту от теплопотерь и долговечность коммуникаций. Они применяются в самых разных сферах: от промышленных магистралей до систем вентиляции и кондиционирования.
Рассмотрим, как выбрать оптимальный теплоизоляционный отвод, чтобы он надежно выполнял свои функции, минимизировал тепловые потери и соответствовал требованиям конкретной системы. Вы узнаете, на что влияет радиус поворота, как подобрать толщину изоляции, какими бывают защитные покрытия и какие материалы наиболее популярны в разных отраслях.
Материал и форма выпуска

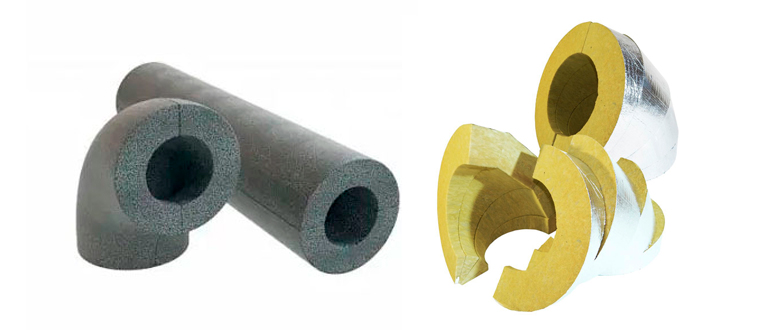

Теплоизоляционные отводы изготавливаются из различных материалов, каждый из которых обладает уникальными свойствами. Правильный выбор зависит от температуры среды, условий эксплуатации, пожарных требований и экономических факторов. Основными решениями являются:

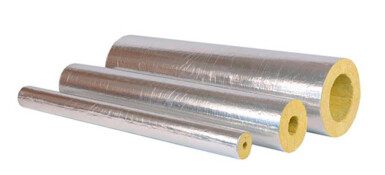

- минеральная вата, готовые фасонные изделия, сегменты, выдерживает температуры до +700°C, обладает огнестойкостью и звукоизоляционными свойствами, оптимально подходит для промышленных трубопроводов, дымоходов
- вспененный каучук, выпускается в форме готовых изделий, легко монтируется, не впитывает влагу, подходит для систем кондиционирования, охлаждения, используется в судостроении, пищевой промышленности
- пенополистирол (ППС) и пенополиуретан (ППУ) в форме скорлуп, отличаются легким весом, доступной стоимостью, подходит для подземных трубопроводов, систем водоснабжения и отопления
| Параметр | Минеральная вата | Вспененный каучук | Пенополистирол (ППС) | Пенополиуретан (ППУ) |
|---|---|---|---|---|
| Теплопроводность, Вт/(м·К) | 0.038-0.045 | 0.033-0.040 | 0.035-0.043 | 0.023-0.035 |
| Типовая толщина для ГВС (мм) | 40-80 | 20-50 | 30-50 | 25-40 |
| Формы выпуска отводов | Жесткие сегменты, скорлупы | Готовые фасонные элементы | Жесткие скорлупы | Скорлупы, напыление |
| Водостойкость | Требует защиты | Высокая (закрытые поры) | Средняя | Высокая |
| Огнестойкость | НГ (негорючий) | Г1-Г2 (трудногорючий) | Г3-Г4 | Г2-Г3 |
| Простота монтажа | Средняя (требует спецодежды) | Высокая (режется ножом, клеится) | Средняя | Низкая (для скорлуп) |
| Темп. диапазон, °C | -180...+700 | -200...+175 | -50...+75 | -60...+120 |
Радиус поворота (изгиба) отвода
При выборе теплоизоляции для отводов трубопроводов специалисты в первую очередь обращают внимание на угол поворота. Чаще всего встречаются стандартные варианты: 45⁰, 60⁰, 90⁰ и 180⁰, что регламентировано ГОСТ 17375. Однако на практике, особенно при ручной сварке ("хоз. способ"), могут использоваться и нестандартные углы.
Стандартные и нестандартные радиусы поворота
Параметр радиуса изгиба (R) в технических заданиях указывают не всегда, поскольку обычно он соответствует общепринятым нормам: R = 1ДУ (один диаметр условного прохода), R = 1.5ДУ (полтора диаметра). Эти значения закреплены в ГОСТ 17380-2001. Однако в случае с импортными отводами или изготовленными кустарным способом радиус может отличаться от стандартного. В таких ситуациях его обязательно нужно уточнять, так как он напрямую влияет на:
- Количество сегментов теплоизоляционного отвода
- Их геометрические размеры и форму
Как измерить радиус поворота?
Существует два основных способа:

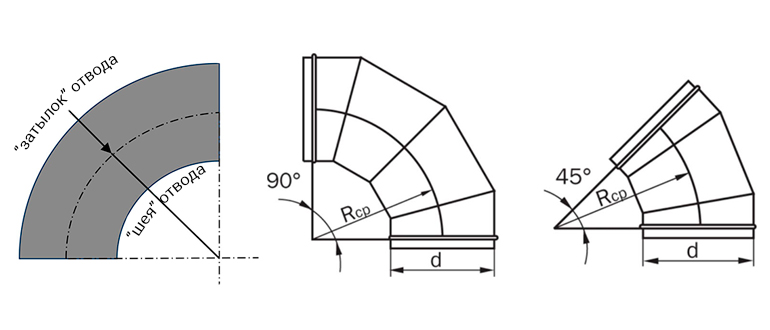

- Классический метод – замер расстояния от центра окружности изгиба до центральной оси отвода

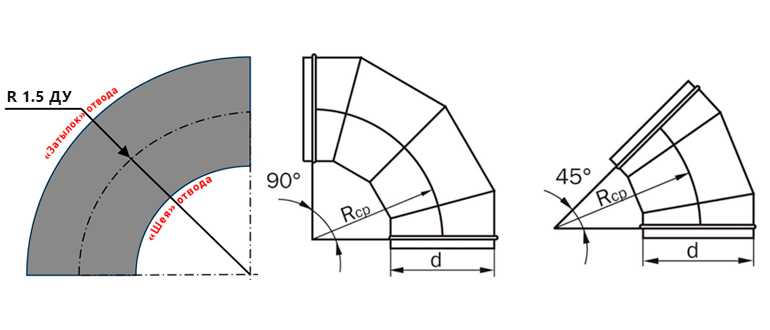

- Альтернативный способ – измерение длины "шеи" (короткой стороны) и "затылка" (длинной стороны) отвода.
Почему это важно?
Неправильно подобранный радиус поворота может привести к:
- Нестыковке теплоизоляционных сегментов,
- Образованию "мостиков холода",
- Увеличению теплопотерь и даже повреждению изоляции при монтаже.
Если отвод нестандартный, лучше предоставить производителю теплоизоляции точные замеры или даже шаблон, чтобы избежать ошибок при изготовлении.
Толщина теплоизоляции
Один из ключевых параметров при выборе теплоизоляционного отвода – толщина изоляционного слоя. Она определяет, насколько эффективно будет удерживаться тепло (или холод) и защищаться трубопровод от внешних воздействий. Основные факторы, влияющие на выбор толщины:
- Температура транспортируемой среды
- Условия эксплуатации
- Нормативные требования
Влияние толщины на энергоэффективность и защиту от конденсата
- Снижение теплопотерь – увеличение толщины изоляции уменьшает энергозатраты на поддержание температуры.
- Защита от конденсата – для холодных труб важно, чтобы температура на поверхности изоляции не опускалась ниже точки росы, иначе образуется влага, приводящая к коррозии.
- Экономическая целесообразность – слишком толстая изоляция увеличивает стоимость, но слишком тонкая – ведет к перерасходу энергии. Оптимальный вариант рассчитывается по формулам или специальным программам.
Способ защиты
Для надежной и долговечной работы теплоизоляции отводов необходимо правильно подобрать защитное покрытие, которое предотвратит механические повреждения, воздействие влаги, ультрафиолета и других внешних факторов.
Наиболее распространенные варианты это покрытие из фольги или фольма-ткани, ПВХ-покрытия, кожухи из оцинкованной стали. При выборе стоит учитывать условия эксплуатации (предельные температуры, влажность, ограничения по весу), требования по пожарной безопасности, специфику трубопровода.
Выбор теплоизоляционного отвода — это комплексное решение, зависящее от множества факторов: условий эксплуатации, температуры среды, требований к энергоэффективности и пожарной безопасности, а также бюджета проекта. Правильно подобранный теплоизоляционный отвод снизит энергопотери, увеличит срок службы трубопровода и минимизирует риски аварий. Всегда учитывайте не только стоимость, но и долгосрочную эффективность решения!
