Противопожарные муфты K-FIRE COLLAR: технический обзор

Полимерные трубы (ПП, ПВХ, ПНД, сшитый полиэтилен) прочно заняли место в инженерных системах зданий: водоснабжение, канализация, ливнёвка, кабельные каналы. Однако при пожаре такая труба выгорает за 2–4 минуты, оставляя в перекрытии или стене открытый проём — готовый канал для конвективного переноса пламени, дыма и продуктов горения между пожарными отсеками.

Согласно ст. 137 Федерального закона № 123-ФЗ и требованиям СП 4.13130.2013, такие узлы обязаны сохранять нормируемый предел огнестойкости наравне с ограждающей конструкцией, через которую они проходят. Противопожарная муфта K-FIRE COLLAR производства K-FLEX — одно из типовых решений для обеспечения этого требования.

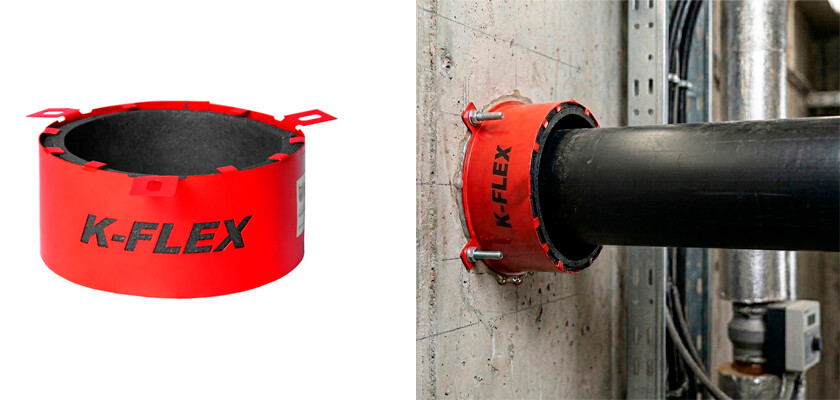

Что представляет собой муфта K-FIRE COLLAR

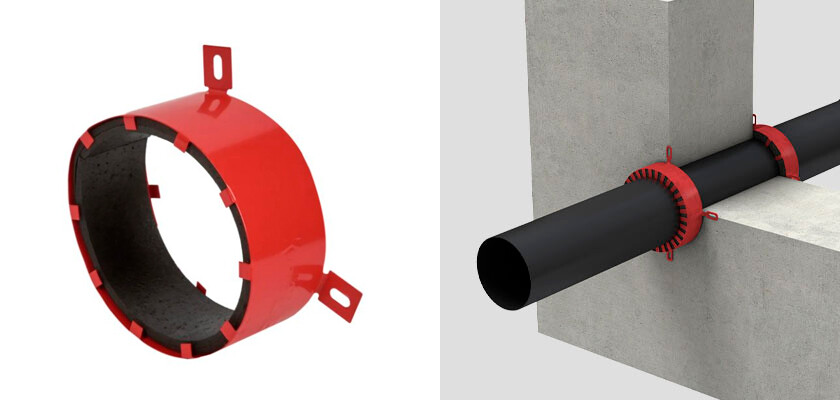

Конструктивно изделие — это устройство пассивной огнезащиты узла пересечения полимерного трубопровода с противопожарной преградой (перекрытием, стеной, перегородкой). Муфта монтируется снаружи трубы и в обычных условиях никак не влияет на работу инженерной системы.

Состав изделия:

• Разъёмный металлический корпус — хомут из оцинкованной стали с замковым соединением. Удерживает вкладыш в рабочем положении, воспринимает реактивные усилия при вспучивании и крепится к строительной конструкции анкерами или дюбелями.
• Вкладыш из терморасширяющегося материала — интумесцентный композит на основе вспучивающегося графита и связующих. В состоянии покоя — инертная лента, при нагреве увеличивается в объёме минимум в 9,7 раза (коэффициент вспучивания ≥ 970 %).

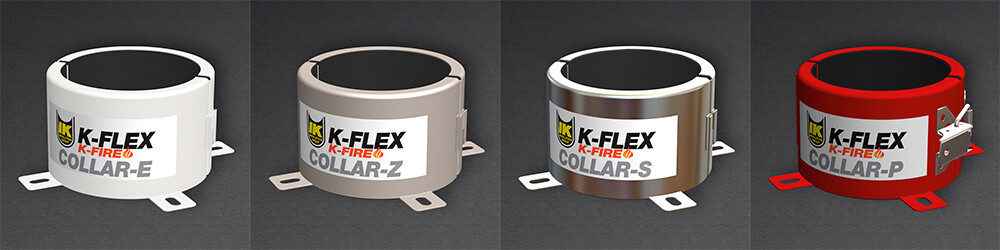

Виты муфт

• COLLAR-E - экономичное решение, обеспечивающее огнестойкость легковоспламеняющихся трубопроводов, корпус муфты изготавливается из низкоуглеродистой оцинкованной стали, окрашенную в белый цвет и защищенную специальным замком и защелкой, диаметры 32–315 мм.
• COLLAR-Z - экономичное решение для защиты мест прохода горючих труб, корпус изготовлен из оцинкованной стали и оснащенное системой замкового крепления, диаметры 55–160 мм.
• COLLAR-S - решение для защиты проходов в трубах малого диаметра (32–50 мм), корпус выполнен из нержавеющей стали, для крепления предусмотрена система замкового соединения.
• COLLAR-P - решение для защиты труб диаметром до DN200, корпус муфты стальной окрашен в красный цвет, крепление выполняется с помощью шарнирно-защелкивающей системы, диаметры 55–200 мм.

Принцип срабатывания

Работа муфты основана на термохимическом вспучивании графитового интумесцентного состава. Алгоритм срабатывания в условиях пожара:

1. 0 сек — инициирующий нагрев. Температура в зоне узла достигает +120 °C.
2. 15 сек — старт реакции. Вкладыш начинает необратимо увеличиваться в объёме, двигаясь внутрь — к выгорающей трубе.
3. ~240 сек (4 мин) — полная блокировка проёма. Вспучившийся графит образует плотную карбонизированную пробку, герметично закрывающую отверстие на месте выгоревшего полимера.

Полученная пробка устойчива к прямому воздействию пламени и избыточному давлению дыма, сохраняя целостность (E) и теплоизолирующую способность (I) в течение нормируемого времени.

Технические характеристики

Требования к крепежу: стальные анкеры или дюбели 50 × 8 мм, либо расширяющиеся металлические болты длиной 50 мм. Категорически запрещено использовать крепёж, удержание которого зависит от пластиковых компонентов.

Расшифровка показателя EI 240

Индекс EI 240 по ГОСТ 30247.1-94 означает, что узел с установленной муфтой сохраняет одновременно:

• E (целостность) — не пропускает пламя и продукты горения на необогреваемую сторону;
• I (теплоизолирующая способность) — средняя температура на необогреваемой поверхности не превышает +140 °C (пиковая — не более +180 °C);
• в течение до 240 минут (4 часов) стандартного температурного режима пожара.

Нормативная база

Применение муфт K-FIRE COLLAR соответствует требованиям следующих документов:

• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (ст. 137 — заделка узлов пересечения инженерными коммуникациями);
• СП 4.13130.2013 — ограничение распространения пожара, требования к противопожарным преградам;
• ГОСТ Р 53306-2009 — методы испытаний узлов пересечений ограждающих строительных конструкций инженерными коммуникациями на огнестойкость;
• ГОСТ 30247.0-94 / 30247.1-94 — общие требования и требования к несущим и ограждающим конструкциям при испытаниях на огнестойкость.
• EN 1366-3 (EAD 350454-00-1104) — европейский стандарт испытаний герметизации проходок; международная версия продукта имеет Европейское техническое одобрение ETA 21/0188 и ETA-21/0564 и маркировку CE.

Изделие поставляется с сертификатом пожарной безопасности и протоколом натурных испытаний, что критично при сдаче объекта органам Госпожнадзора.

Муфта противопожарная K-FLEX K-FIRE COLLAR

247,05 ₽

Купить

Чем муфты могут отличаться

Линейка K-FIRE COLLAR типоразмерно варьируется по нескольким параметрам, которые необходимо учитывать на этапе проектирования:

• По диаметру трубопровода — типоразмеры под наружный Ø от 32 до 315* мм и выше (а в связке с PIPE WRAP — до Ø400 мм). Муфта всегда подбирается строго по наружному диаметру полимерной трубы.
• По серии - E, Z, S, P (описаны выше).
• По конструкции корпуса — материал, различные системы крепления муфты на трубе.

* - работа в составе системы K-FIRE. Для больших диаметров (>200 мм) или сложных узлов муфта применяется в комбинации с K-FIRE PIPE WRAP (терморасширяющаяся лента) и K-FIRE EX MORTAR (гипсовый герметизирующий раствор). Это важный контекст — одна муфта закрывает типовые задачи, но для Ø250+ нужна составная система.

Области применения

K-FIRE COLLAR применяется в следующих типах объектов:

• Жилая недвижимость — стояки канализации и водоснабжения в многоквартирных домах, переходы через междуэтажные перекрытия и противопожарные стены секций;
• Коммерческая недвижимость — бизнес-центры, ТРЦ, гостиницы, отели; санузлы, технические шахты, зоны прохождения ливневой канализации и фанкойловых систем;
• Общественная недвижимость — школы, детские сады, больницы, спорткомплексы — объекты с повышенными требованиями к безопасности людей (Ф1.1, Ф4.1);
• Промышленные объекты и паркинги — прохождение дренажных и технологических полимерных трубопроводов через стены отсеков.

Типовые узлы: пересечение плиты перекрытия, пересечение противопожарной перегородки 1-го или 2-го типа, прохождение через стены шахт мусоропроводов, лифтовых и инженерных.

Практическая польза: что даёт муфта объекту

Для удобства сведём эффект от применения к измеримым показателям:

• Отсечение пожара на время до 4 часов. EI 240 — это время, за которое пожарные расчёты успевают локализовать очаг. Для сравнения: типовой предел огнестойкости межквартирных перегородок в жилом доме — EI 60–90, межэтажных перекрытий — REI 60–120. Муфта работает с запасом по отношению к ограждающей конструкции.
• Сокращение «окна уязвимости» до 4 минут. Без муфты проём на месте выгоревшей трубы формируется за 2–3 минуты и остаётся открытым. С K-FIRE COLLAR канал герметизируется ещё до окончания выгорания трубы.
• Блокировка токсичного дыма. При горении ПВХ выделяется хлороводород, при горении ПП — оксид углерода и альдегиды. Муфта останавливает миграцию этих газов между отсеками — это напрямую влияет на число пострадавших при реальной эвакуации.
• 30 лет эксплуатации без обслуживания. По сроку службы сопоставимо с самим трубопроводом. Повторная аттестация узла не требуется, в отличие от некоторых видов герметиков.
• Аргумент для сдачи объекта. Протокол испытаний по ГОСТ Р 53306-2009 — документ, который однозначно снимает вопросы инспектора Госпожнадзора по узлам пересечения полимерных труб.

Пример расчёта: многоэтажный жилой дом

Допустим, 17-этажная секция с двумя канализационными стояками Ø 110 мм (ПП) и одним стояком ливневой канализации Ø 160 мм. На каждом перекрытии (16 перекрытий) необходимо защитить 3 узла — итого 48 муфт на секцию. При гипотетическом пожаре в квартире 3-го этажа без огнезащиты:

• 2–3 минуты — выгорание участка стояка в зоне горения;
• 3–8 минут — распространение пламени и дыма на 5–7 этажей вверх через открытые проёмы;
• масштаб ЧС переходит с локального на общедомовой.

При установленных K-FIRE COLLAR сценарий останавливается на этапе первого перекрытия: в течение 15 секунд начинается реакция вкладыша, за 4 минуты проём герметизируется, и далее 180 минут узел удерживает огонь.

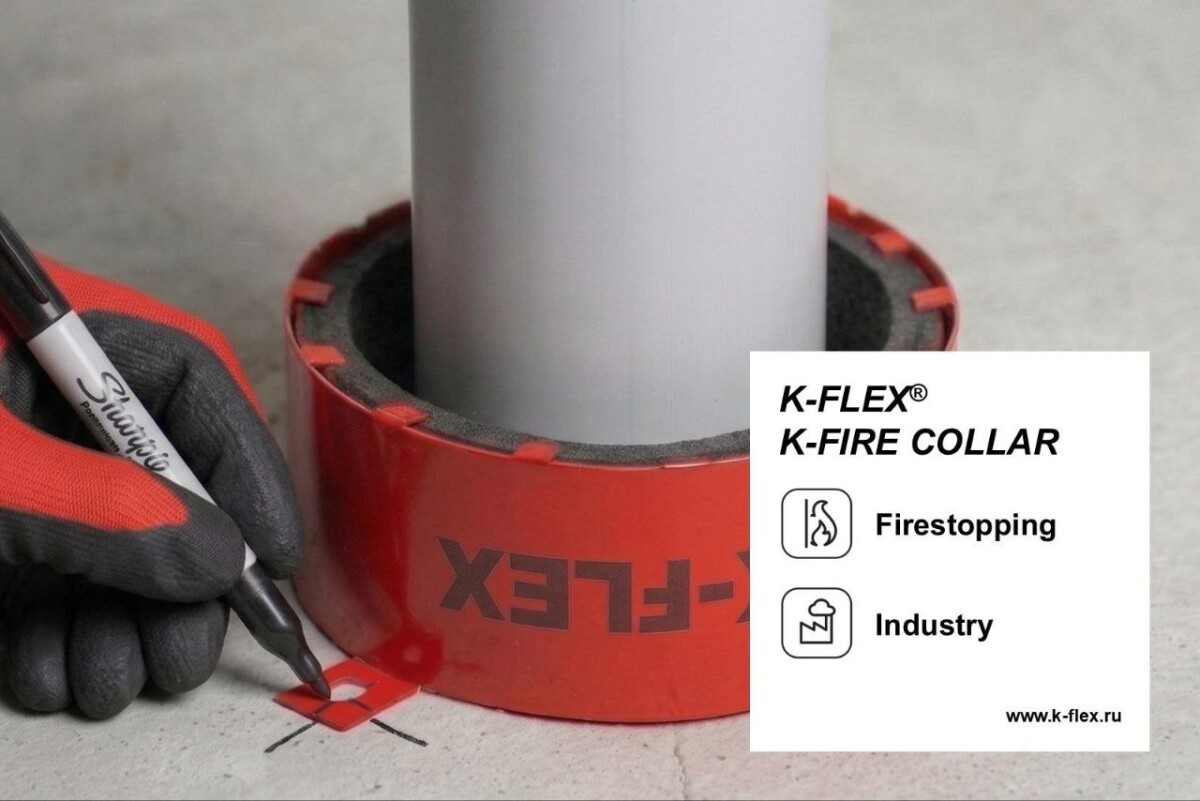

Особенности монтажа

Ключевые принципы установки, которые влияют на работоспособность:

• муфта крепится с той стороны перекрытия (стены), которая является потенциально обогреваемой — при неопределённости направления ставят с обеих сторон;
• типоразмер подбирается строго по наружному Ø трубы — люфт между вкладышем и трубой недопустим;
• крепёж — стальные анкеры или дюбели в несущую конструкцию, минимум в 2–4 точках в зависимости от диаметра;
• допускается как монтаж в процессе прокладки трубопровода, так и дооснащение уже смонтированных магистралей — разъёмный корпус это позволяет;
• зазор между трубой и преградой должен быть заделан негорючим материалом (минераловатная плита, цементно-песчаный раствор, огнезащитная мастика).

Резюме

K-FIRE COLLAR — это компактное, сертифицированное и долговечное решение одной конкретной задачи: герметизации проёма на месте выгорающей полимерной трубы в противопожарной преграде. Сочетание старта за 15 секунд, коэффициента вспучивания 970 %, предела до EI 240 и срока службы 30 лет делает муфту подходящей для применения в жилых, общественных и коммерческих зданиях любого класса функциональной пожарной опасности.

Для проектировщика это готовый узел с протоколом испытаний по ГОСТ Р 53306-2009; для застройщика — снижение рисков при сдаче объекта; для конечного пользователя — реальное снижение тяжести последствий при пожаре.
