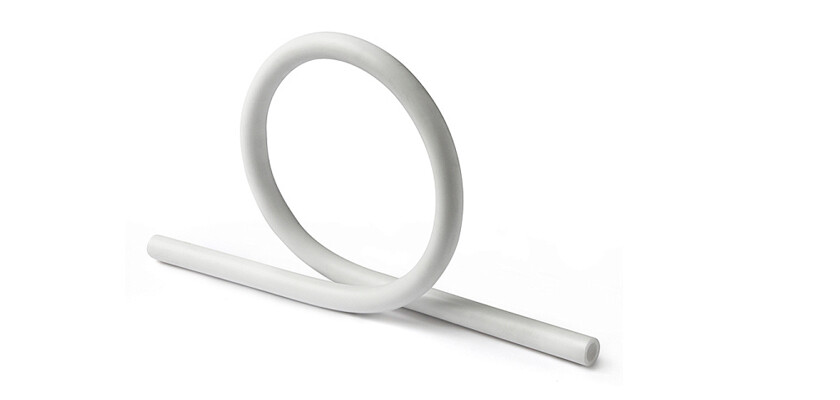

Как согнуть полипропиленовую трубу
Полипропиленовая труба (PPR) при монтаже отопления или водопровода редко идёт строго по прямой. На каждом повороте трассы можно поставить фитинг-уголок, а можно согнуть саму трубу и обойтись без лишнего соединения. Производители PPR-труб официально гибку не рекомендуют: изогнутый участок теряет часть заводских характеристик, и гарантия на него, как правило, не распространяется. Тем не менее на практике это рабочий способ упростить монтаж на сложных участках — если понимать, что происходит с материалом при изгибе, и не превращать его в источник будущей протечки.
Что происходит с трубой при изгибе
Труба — это цилиндр с одинаковой толщиной стенки по всей окружности. Когда вы сгибаете прямой участок, у него появляется внешняя сторона дуги и внутренняя. Внешняя сторона при изгибе растягивается — материал там утончается и испытывает напряжение на разрыв. Внутренняя сторона, наоборот, сжимается: материала «оказывается больше», чем нужно для нового, меньшего радиуса, и стенка начинает собираться в складки или продавливаться внутрь просвета трубы.
Именно поэтому при сгибании без опоры сечение трубы из круглого превращается в приплюснутое, овальное. Просвет в месте изгиба сужается, растёт гидравлическое сопротивление, а на внутренней стороне дуги нередко образуются заломы — микроскопические или видимые складки, которые становятся точками концентрации напряжения и потенциальными местами трещин при последующей эксплуатации.
Полипропилен усложняет задачу тем, что в твёрдом состоянии он практически не поддаётся холодной деформации без разрушения — материал просто лопнет или пойдёт трещинами. Поэтому его сначала переводят в пластичное состояние нагревом (примерно до 140 °C), а уже в этом состоянии сгибают. Нагретый пластик легко меняет форму, но так же легко теряет её под собственным весом или при неравномерном нажиме — отсюда и необходимость либо внутренней опоры (наполнитель), либо жёсткого внешнего каркаса (шаблон, трубогиб), которые удерживают сечение круглым, пока материал не остынет и не зафиксирует новую форму.
Способ 1: сгибание трубогибом
Трубогиб — самый предсказуемый способ получить ровный изгиб без нагрева и без риска пережечь материал. Классический пример инструмента такого типа — арбалетный трубогиб K-FLEX SOLID. Устройство работает по принципу рычага: труба закладывается между направляющими роликами, а рукоять-«тетива» через жёсткий упор постепенно продавливает трубу по заданному радиусу, формируя ровную дугу без надлома.
Важный нюанс: арбалетные трубогибы такого типа рассчитаны в первую очередь на многослойные металлополимерные (армированные алюминием) трубы — именно к этой категории относится и сама продукция K-FLEX SOLID. Слой алюминия внутри такой трубы работает как «память формы»: труба гнётся холодным способом, без нагрева, и после снятия усилия сохраняет заданный угол сама, за счёт пластической деформации металлического слоя.
Для однородной полипропиленовой трубы без армирования (обычный PPR) холодная механическая гибка трубогибом почти не применяется — материал без нагрева просто треснет под нагрузкой рычага. Поэтому для чистого полипропилена трубогиб трубогибного (арбалетного) типа используют реже, а основными способами остаются нагрев феном или предварительный нагрев с наполнителем, описанные ниже.
Способ 2: сгибание строительным феном
Это базовый способ для обычной, неармированной PPR-трубы.
- Заготовьте жёсткий шаблон нужного угла — из ДВП, фанеры или другого плотного материала с ровной поверхностью.
- Засыпьте в трубу песок или соль через воронку и закройте оба конца заглушками — наполнитель играет роль временной внутренней опоры, которая не даёт сечению сплющиться, пока стенка мягкая.
- Равномерно прогрейте участок изгиба феном до 140 °C. Признак готовности — труба начинает легко поддаваться при небольшом усилии. Превышать 170 °C нельзя: начинается плавление, и форму трубы уже не восстановить.
- Приложите нагретый участок к шаблону, согните на нужный угол и удерживайте, пока пластик не остынет и не зафиксирует форму.
- Снимите заглушки и высыпьте наполнитель только после полного остывания трубы.
Если строительного фена нет под рукой, тот же наполнитель можно нагреть отдельно — на противне в духовке чуть выше 140 °C — и уже горячим засыпать в трубу. Труба прогреется изнутри и станет пластичной без открытого пламени и фена, хотя остывать в этом случае она будет заметно дольше.
Способ 3: сгибание с пружиной
Специальная пружина для труб решает ту же задачу, что и наполнитель, — не даёт сечению сплющиться, — но действует снаружи или изнутри трубы, а не изнутри материала.
- Наружную пружину надевают непосредственно на место будущего изгиба, внутреннюю — заводят внутрь трубы на нужный участок. Наружный вариант удобнее и применяется чаще.
- Участок под пружиной прогревают феном до тех же 140 °C и сгибают на нужный угол или дугу.
- После остывания пружину снимают, аккуратно вращая её по часовой стрелке, чтобы не сорвать ещё не до конца затвердевший верхний слой пластика.
Способ с пружиной удобен, когда нужно сделать плавный протяжённый изгиб, а не короткий резкий угол — пружина держит форму по всей длине дуги, а не только в одной точке, как жёсткий угловой шаблон.
Изгиб под прямым углом (90°)
Резкий угол — самый требовательный к технике случай: перепад между растяжением наружной и сжатием внутренней стороны дуги здесь максимальный на минимальном по длине участке трубы, а значит и риск залома выше, чем при плавном изгибе. Чтобы снизить этот риск, для сгибания на 90° нагревают участок длиннее, чем кажется нужным на глаз, — чем короче нагретая зона, тем резче перепад деформации и тем выше вероятность продавливания стенки. Наполнитель в этом случае обязателен, а сам шаблон должен быть жёстким и точно выверенным по углу — «на глаз» согнуть ровный прямой угол значительно сложнее, чем плавную дугу.
Изгиб в круг (плавная дуга большого радиуса)
Сгибание в кольцо или широкую дугу — например, для декоративного элемента или обхода препятствия по большому радиусу — устроено иначе, чем угловой изгиб. Здесь нагревают не одну точку, а равномерно всю длину будущей дуги, и трубу постепенно обкатывают вокруг круглого шаблона подходящего диаметра (например, бочки или трубы большего сечения), а не прикладывают к угловому лекалу разом. При таком подходе нагрузка распределяется по всей длине изгиба, а не концентрируется в одной точке, поэтому риск залома при том же радиусе ниже, чем при резком угле — но требования к равномерности прогрева выше: недогретый участок дуги просто не даст трубе принять форму, а перегретый рискует поплыть раньше остальных.
Особенности для армированных труб
Армированная полипропиленовая труба — со стекловолокном или алюминиевой прослойкой внутри стенки — ведёт себя при нагреве иначе, чем обычный однородный PPR:
- Армирующий слой не плавится вместе с полипропиленом и не растягивается так же свободно, поэтому при неравномерном или слишком резком нагреве возможно расслоение — армирующий слой отделяется от полипропиленовых слоёв трубы, и труба теряет прочность в этом месте необратимо, даже если снаружи изгиб выглядит аккуратным.
- Прогрев такой трубы нужно вести медленнее и равномернее, чем обычной PPR, — резкий локальный нагрев с большей вероятностью «сорвёт» связь между слоями, чем испортит однородный пластик.
- Металлополимерные трубы с алюминиевым слоем (как у K-FLEX SOLID) — это отдельная категория изделий, где алюминий как раз и предназначен для холодной гибки трубогибом без нагрева; переносить этот же приём на армированный стекловолокном PPR не стоит — конструкция и механика деформации слоёв там другая.
Частые ошибки
- Перегрев свыше 170 °C. Материал начинает плавиться, труба теряет форму безвозвратно — исправить это нельзя, только заменить участок.
- Сгибание без наполнителя или пружины. Сечение сплющивается в месте изгиба, просвет сужается, растёт сопротивление потоку.
- Повторный нагрев уже согнутого участка. Материал в месте изгиба уже испытал деформацию однажды; повторный прогрев ослабляет структуру и повышает риск микротрещин при эксплуатации.
- Слишком раннее снятие с шаблона. Пока пластик не остыл полностью, изгиб не зафиксирован — труба может частично «отойти» назад к прямой форме.
Как изгиб влияет на свойства трубы
Даже аккуратно выполненный изгиб — это компромисс, а не полноценная замена заводского фитинга. В месте сгиба стенка неравномерна по толщине (тоньше снаружи дуги, толще изнутри), а сам материал в этой зоне уже прошёл через нагрев и деформацию, то есть работает не в тех условиях, для которых его изначально рассчитывал производитель. Это не значит, что изгиб обязательно потечёт, — но запас прочности в этом месте ниже, чем на прямом участке трубы или в заводском фитинге.
Когда есть смысл гнуть трубу самому
- Угол нестандартный, и под него нет готового фитинга нужного номинала.
- Труба скрытая (в стяжке, в стене), и минимизация числа соединений снижает риск протечки в местах, которые потом станет невозможно обслужить.
- Эстетика важна: изгиб выглядит аккуратнее, чем два-три фитинга подряд на близко расположенных поворотах.
Когда лучше поставить готовый угол
- Труба магистральная, под давлением, и цена ошибки высокая (толстостенная труба, отопительный контур с высокой температурой теплоносителя).
- Нужна полная гарантия производителя на этот участок трассы.
- Труба армированная, а условий для медленного равномерного прогрева нет (стеснённое пространство, спешка, нет опыта работы с феном).
Альтернатива гибке: готовые фитинги
Если сгибание кажется слишком рискованным для конкретного участка, у полипропиленовых систем есть широкий выбор готовых фасонных частей:
- Угол (уголок) — стандартный поворотный фитинг на 90°, 45° или 60°, самый простой и надёжный способ сменить направление трубы.
- Обвод — фасонная часть для обхода препятствия (другой трубы, балки) без изменения общего направления трассы — по сути готовая S-образная вставка вместо самодельного изгиба в обе стороны.
- Специальные фитинги — комбинированные переходы, тройники со смещением и прочие нестандартные детали под конкретную конфигурацию трассы, когда обычного угла недостаточно.
- Фиксаторы поворота трубы — крепёжные элементы (хомуты, кронштейны), которые удерживают трубу в заданном положении на повороте трассы, снимая механическую нагрузку с самого соединения или изгиба и предотвращая провисание трубы со временем.
Комбинация «фитинг + фиксатор» в большинстве случаев надёжнее самодельного изгиба — но требует места для установки и увеличивает число соединений, что не всегда приемлемо на скрытых участках трассы.
Частые вопросы
Можно ли гнуть полипропиленовую трубу без строительного фена?
Да — можно нагреть песок или соль в духовке до чуть выше 140 °C и засыпать в трубу. Она станет пластичной, хотя остывать будет дольше, чем при нагреве феном.
При какой температуре гнётся полипропиленовая труба?
Труба становится пластичной примерно при 140 °C. Превышать 170 °C нельзя — начинается плавление и необратимая потеря формы.
Почему труба сплющивается при сгибании?
Стенка теряет опору без внутреннего наполнителя или наружной пружины. Решение — засыпать песок или соль и закрыть концы заглушками перед нагревом, либо использовать пружину.
Как согнуть трубу под 90 градусов, не сломав её?
Нагреть более длинный участок, чем кажется нужным на глаз, приложить к жёсткому шаблону с прямым углом и зафиксировать до полного остывания — обязательно с наполнителем внутри трубы.
Можно ли гнуть армированную трубу так же, как обычную?
Нет напрямую — армирующий слой (стекловолокно или алюминий) требует более медленного и равномерного прогрева, иначе есть риск расслоения слоёв трубы, которое не заметно снаружи, но снижает прочность изгиба.
Влияет ли сгибание трубы на гарантию производителя?
Как правило, да — производители PPR-труб официально не рекомендуют сгибание и не гарантируют долговечность изогнутого участка так же, как заводского фитинга.
Можно ли повторно нагреть уже согнутый участок трубы?
Лучше не стоит: повторный нагрев ослабляет структуру материала в месте прежнего изгиба и повышает риск микротрещин и протечек в этой зоне.
