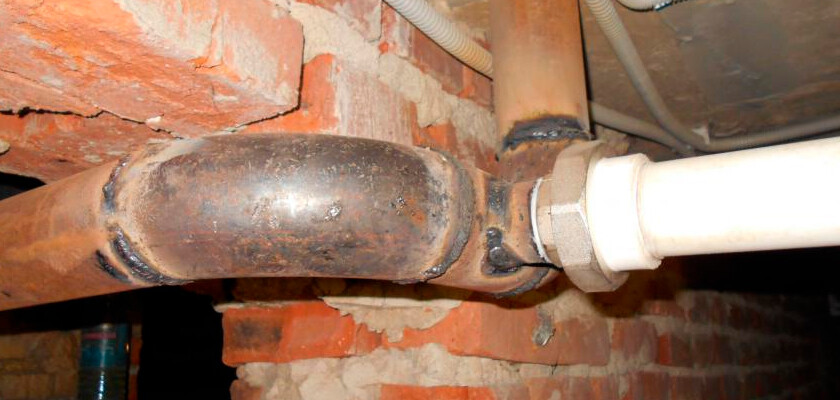

Переход с металлической трубы на полипропиленовую — одна из самых распространённых задач при ремонте и модернизации внутренних санитарно-технических систем. В подавляющем большинстве жилых зданий, построенных до начала 2000-х годов, стояки и магистрали выполнены из стальной водогазопроводной трубы (ВГП по ГОСТ 3262-75) или чугуна, а новая разводка после ремонта почти всегда делается из полипропилена PP-R. На стыке этих систем и появляется узел перехода, от качества которого напрямую зависит герметичность и срок службы всей сети.
В материале разберём, в каких ситуациях такой переход неизбежен, какие фитинги и инструменты потребуются, чем отличаются резьбовое, фланцевое и компрессионное соединение, и как выбрать оптимальный вариант под конкретную задачу. Все рекомендации даны с учётом действующих СП 73.13330.2016 и ГОСТ 32415-2013.
Когда возникает необходимость соединять полипропилен с металлом
В абсолютном большинстве случаев задача появляется на границе старой металлической инфраструктуры и новой полимерной разводки. Перечислим типовые сценарии, на которые приходится 95 % бытовых обращений к такому соединению.
Замена радиатора отопления
Стояки отопления в домах массовой застройки выполнены из стальной трубы Ду20–Ду25, а сами приборы — чугунные секционные радиаторы МС-140 или конвекторы. При замене на современные алюминиевые, биметаллические или стальные панельные радиаторы (Prado, BJORNE, Kermi и аналоги) старые подводки чаще всего не разбирают: резьбовые соединения за десятилетия эксплуатации прикипают, а попытка их раскрутить заканчивается обламыванием футорки или повреждением сгона. Подводку срезают болгаркой по месту, на оставшейся стальной трубе нарезают новую резьбу клуппом, ставят комбинированный переходник и далее ведут разводку полипропиленом до прибора.
Замена и перенос полотенцесушителя
Полотенцесушитель в типовой квартире подключён к стальному стояку ГВС или к отдельному стояку циркуляции. При замене П- или М-образной модели на современную лесенку, при изменении расстояния между подводками или переносе прибора возникает необходимость нарастить участок трубы. Стояк остаётся стальным, а собственно подводки и обвязка выполняются полипропиленом PN25 (армированным стекловолокном или алюминием) — отсюда и обязательный узел перехода.
Капитальная модернизация водопровода в санузле
При ремонте санузла стояки ХВС и ГВС в большинстве квартир остаются стальными — заменить их без согласования с управляющей компанией и доступа к соседям сверху и снизу нельзя. А вся горизонтальная разводка к смесителям, бойлеру, стиральной и посудомоечной машине выполняется полипропиленом. Получается классическая схема: стальной стояк — отсечной кран — комбинированный фитинг — полипропиленовая разводка.
Аварийный ремонт прогнившего участка
Свищ или сквозная коррозия на стальной трубе — повод заменить участок. По СП 73.13330.2016 такой ремонт выполняется вырезкой повреждённого фрагмента и приваркой нового. Но на практике в жилом доме сварка часто невозможна: близко горючие отделочные материалы, нет сварщика с допуском, а уведомлять надзор о работах с открытым огнём по требованиям пожарной безопасности неудобно. В этих случаях гнилой участок вырезают, на оставшихся концах нарезают резьбу или ставят обжимную муфту Гебо, а вставку выполняют полипропиленом.
Подключение оборудования и обвязка котлов
Газовые котлы, бойлеры косвенного нагрева, циркуляционные насосы, гидроаккумуляторы поставляются с металлическими патрубками — резьбовыми или фланцевыми. Дальше трубопровод почти всегда уходит в полипропилен. На патрубке оборудования через комбинированный фитинг или фланцевый узел монтируется переход на PP-R.
Особенности соединения разнородных материалов
Сталь и полипропилен — материалы с принципиально разными физико-механическими свойствами, и это нужно учитывать при проектировании узла перехода.
| Параметр | Сталь (ВГП) | PP-R PN20 | PP-R PN25 армированный |
|---|---|---|---|
| Максимальная рабочая температура | до 150 °C | до 70 °C | до 95 °C (кратковременно) |
| Рабочее давление при максимальной температуре | до 1,6 МПа | 1,0 МПа | 1,0 МПа |
| Коэффициент линейного расширения, мм/(м·°C) | ~0,012 | ~0,15 | ~0,03–0,05 |
| Способ соединения | сварка, резьба, фланец | полифузионная сварка | полифузионная сварка |
| Срок службы | 20–30 лет | до 50 лет | до 50 лет |
| Подобрать | Подобрать | Подобрать |
Из таблицы видно три ключевых ограничения, которые определяют выбор фитинга и схемы монтажа:
- Тепловое расширение неармированного полипропилена — около 5 мм на каждый погонный метр при нагреве на 30 °C. Для систем отопления и ГВС это означает обязательное использование труб PP-R PN25, армированных стекловолокном (PP-R/FB/PP-R) или алюминиевой фольгой (PP-R/AL/PP-R). Иначе провисания и разрушение креплений неизбежны.
- Температурный потолок полипропилена. При закладке системы отопления нужно понимать рабочий и пиковый режим теплоносителя. В централизованных сетях температура подачи может достигать 105–115 °C — для PP-R это уже зона риска.
- Необходимость переходного элемента с резьбой или фланцем. Сваривать полипропилен напрямую со сталью невозможно — нужен фитинг с латунной или стальной закладной деталью.
Способы соединения полипропилена с металлом: обзор
В практике монтажа применяются три способа. Каждый имеет область рационального использования — единого «лучшего» решения нет.
| Способ | Диаметр | Где применяется | Разборное | Срок службы |
|---|---|---|---|---|
| Резьбовое (комбинированная муфта) | до 63 мм | квартиры, частные дома, обвязка приборов | да (американка) / нет (неразборная) | 30+ лет |
| Фланцевое | от 50 мм и больше | котельные, насосные, технологические системы | да | 30+ лет |
| Компрессионное (муфта Гебо) | от 1/2" до 2" | аварийный и временный ремонт, стеснённые условия | да | 5–15 лет (рассматривается как временное решение) |
Резьбовое соединение через комбинированные фитинги
Это основной и наиболее массовый способ. Комбинированный фитинг — деталь, у которой одна сторона представляет собой гладкий полипропиленовый раструб под полифузионную сварку, а другая — латунная или стальная вставка с метрической или дюймовой резьбой.
Виды комбинированных фитингов
Производители (Valtec, Pro Aqua, РТП, СЛТ Аква, TEBP и другие) предлагают несколько конструктивных типов:
- Муфта комбинированная неразборная с внутренней или наружной резьбой. Самый дешёвый и надёжный вариант. Применяется там, где разборка соединения в дальнейшем не предполагается — например, на стояке после счётчика.
- Муфта комбинированная разъёмная (американка) — фитинг с накидной гайкой и плоской прокладкой. Соединение можно разобрать без демонтажа всей подводки. Незаменима перед запорной арматурой, перед приборами, перед фильтрами и счётчиками — везде, где может потребоваться обслуживание или замена.
- Угольник комбинированный с резьбой 90° — для компактного перехода и поворота с одного направления на другое.
- Тройник комбинированный — когда от резьбового отвода нужно сделать ветвление.
- Сгон, бочонок, ниппель — латунные или стальные элементы с резьбой, удлиняющие или соединяющие резьбовые узлы.
Что потребуется для монтажа
- аппарат для полифузионной сварки полипропилена (паяльник) с насадками нужного диаметра — 20, 25, 32, 40 мм для бытовых задач;
- труборез (ножницы) для PP-R или специальный нож;
- трубный клупп с трещоткой для нарезки резьбы по ГОСТ 6357-81 (трубная цилиндрическая);
- болгарка с отрезным кругом по металлу — для подгонки торца стальной трубы;
- трубный (газовый) ключ № 2 и № 3 — для затяжки;
- напильник, металлическая щётка — для зачистки резьбы;
- уплотнитель (ФУМ-лента, льняная нить, паста);
- обезжириватель и сухая ветошь.
Технология монтажа
- Перекройте подачу воды и дождитесь полного сброса давления.
- Срежьте старый участок болгаркой. Торец стальной трубы должен быть строго перпендикулярен оси. Срез зачистите от заусенцев и окалины.
- Если резьба отсутствует — нарежьте её клуппом длиной 8–11 витков. Резьба должна быть полнопрофильной, без срыва ниток.
- Очистите резьбу металлической щёткой, обезжирьте.
- Нанесите уплотнитель: 6–8 витков ФУМ-ленты по часовой стрелке либо льняную нить с уплотнительной пастой (Unipak, Multipak).
- Накрутите комбинированный фитинг резьбовой стороной на стальную трубу. Затяжку выполняйте трубным ключом с моментом, не превышающим прочности латунной вставки — пластиковая часть фитинга при перетяжке трескается.
- Нагрейте паяльник до рабочей температуры 260–280 °C (контролируется встроенным терморегулятором).
- Одновременно наденьте полипропиленовую трубу и пластиковую часть фитинга на соответствующие насадки. Время нагрева для трубы 20 мм — 5 секунд, 25 мм — 7, 32 мм — 8, 40 мм — 12 секунд (значения уточняются по таблице производителя).
- Соедините детали без проворота, удерживайте 15–30 секунд для остывания.
- После полного остывания (минимум 5 минут) проверьте соединение на герметичность пробным давлением.
Фланцевое соединение
Применяется для трубопроводов диаметром от 50 мм и выше — там, где затяжка резьбы потребовала бы значительных усилий, а сама резьба становится менее надёжной из-за большого момента. Типовые объекты: котельные частных домов, насосные станции, технологические линии, противопожарный водопровод по СП 10.13130.
Переход с пластиковой трубы на металлическую
Состав узла
- стальной фланец по ГОСТ 33259-2015 — приваривается к металлической трубе или накручивается на резьбу через сгон;
- полипропиленовый бурт под фланец (втулка) — припаивается к PP-R трубе полифузионной сваркой;
- полипропиленовый или стальной ответный фланец, который надевается на бурт;
- уплотнительная прокладка — паронит ПОН-Б по ГОСТ 481-80 или резина EPDM;
- комплект болтов с гайками и шайбами по ГОСТ 7798-70.
Технология сборки
- На стальной трубе монтируют фланец — приваривают по ГОСТ 16037-80 или накручивают на сгон.
- На PP-R трубе припаивают бурт, на бурт надевают свободный фланец.
- Между зеркалами фланцев укладывают прокладку. По п. 5.1.7 СП 73.13330.2016 прокладка не должна перекрывать болтовые отверстия и выступать за зеркало фланцев более чем на 10 мм.
- Болты затягивают равномерно крест-накрест в 2–3 прохода с контролем момента — иначе перекос приведёт к течи.
- Установка нескольких прокладок между фланцами не допускается.
Главное преимущество фланцевого узла — многократная разборка для обслуживания, замены прокладки или участка. Главный недостаток — стоимость и габариты, поэтому в квартирной разводке фланцы практически не встречаются.
Компрессионное соединение муфтой Гебо
Муфта Гебо — компрессионный (обжимной) соединитель производства Германия. Сегодня по этому имени называют и продукцию других производителей с аналогичной конструкцией. Главное достоинство — возможность соединить стальную трубу без сварки и без нарезки резьбы, что критично в трёх случаях:
- труба прижата к стене или полу, и клупп с трещоткой не помещается;
- стенка трубы корродирована настолько, что нарезка резьбы её разрушит;
- нужен экстренный ремонт, а сварщика и резьбонарезного инструмента под рукой нет.
Конструкция
Муфта Гебо состоит из:
- корпуса из ковкого чугуна с внутренней или наружной резьбой на одной стороне;
- зажимной (накидной) гайки;
- конусного обжимного кольца (зажима);
- прижимного плоского кольца;
- резинового уплотнителя.
Принцип работы: при затяжке гайки конусное кольцо вдавливается в корпус, прижимая резиновый уплотнитель к наружной поверхности стальной трубы и одновременно фиксируя её в осевом направлении.
Типы и маркировка
Гебо выпускают трёх исполнений:
- муфта с одной обжимной стороной и внутренней резьбой — для перехода на резьбовой фитинг;
- муфта с одной обжимной стороной и наружной резьбой — для подключения к крану или комбинированному фитингу с внутренней резьбой;
- муфта с двумя обжимными сторонами — для соединения двух гладких отрезков трубы;
- тройник с обжимными сторонами — для отвода ветви.
По цветной маркировке резинового кольца определяется среда: жёлтая — газ, синяя — питьевая холодная вода, красная — горячая вода до 85 °C.
Что нужно учитывать
- Гебо — не для участков с осевым растяжением. Если на соединение действует сила, выдёргивающая трубу, оно может разъединиться. Перед затяжкой убедитесь, что труба не «уползёт» под нагрузкой; при необходимости установите хомут или опору.
- Ограниченный ресурс уплотнителя. Резиновое кольцо со временем теряет эластичность, поэтому многие специалисты рассматривают Гебо как временное или ремонтное решение, а не как штатный узел капитальной системы.
- Строгая последовательность сборки колец. На трубу сначала надевается гайка, затем конусное обжимное кольцо, затем прижимное плоское кольцо, затем резиновый уплотнитель — и только после этого корпус. Нарушение порядка приводит к течи.
- Подготовка поверхности. Трубу нужно очистить от ржавчины и старого ЛКП на 5–6 см от торца — иначе уплотнитель не сядет плотно.
Технология монтажа
- Болгаркой выровняйте торец стальной трубы строго перпендикулярно оси.
- Зачистите 5–6 см трубы от ржавчины и краски металлической щёткой или шлифовальным кругом до чистого металла.
- Протрите трубу сухой ветошью.
- Наденьте на трубу детали в указанном выше порядке: гайка → обжимное кольцо → прижимное кольцо → резиновый уплотнитель.
- Наденьте корпус муфты до упора.
- Затяните накидную гайку двумя газовыми ключами — один удерживает корпус, второй затягивает гайку. Усилие — до значимого сопротивления, без перекоса.
- На резьбовой стороне муфты установите комбинированный полипропиленовый фитинг через ФУМ или лен, дальше работайте с PP-R штатной полифузионной сваркой.
Уплотнители: ФУМ-лента, льняная нить, паста
Резьбовое соединение между металлом и переходным фитингом всегда уплотняется. Без уплотнителя резьба негерметична. Выбор материала зависит от среды и условий.
| Уплотнитель | Среда | Особенности | Где применять |
|---|---|---|---|
| ФУМ-лента (PTFE) | ХВС, газ, низкие температуры | не разбухает, нейтральна, чистый монтаж | холодная вода, газ, разъёмные соединения |
| Льняная нить (по ГОСТ Р 53484-2009) с пастой | ГВС, отопление | разбухает в воде, обеспечивает термостойкое уплотнение | горячая вода, отопление, неразборные соединения |
| Анаэробный герметик | универсально | полимеризуется в зазоре, выдерживает вибрацию | системы повышенной надёжности, сложные узлы |
Распространённая ошибка — наматывать ФУМ-ленту в обратную сторону или в недостаточном количестве (2–3 витка). Правильно — 6–8 витков по часовой стрелке (если смотреть со стороны резьбы), плотно, с натяжением.
Типовые кейсы: какой способ выбрать
Кейс 1. Замена чугунного радиатора в квартире с верхней разводкой
Стояк отопления — сталь Ду20, температура подачи в межсезонье до 95 °C. Старая чугунная батарея срезана болгаркой по подводкам. На каждой подводке нарезана резьба клуппом 1/2". На резьбу через лен с пастой накручен комбинированный угольник 20×1/2", далее обвязка идёт PP-R PN25 с армированием стекловолокном. Перед самим радиатором обязательно ставится разъёмная муфта-американка — она позволит снять прибор для промывки или замены без демонтажа всей подводки.
Кейс 2. Замена полотенцесушителя на лесенку
Стояк ГВС стальной, обе подводки имеют разное межосевое расстояние, чем у нового прибора. Подводки вырезаются болгаркой, на стояке нарезается резьба 1/2". На резьбу — муфта комбинированная разъёмная 25×3/4" (американка обязательна, чтобы можно было снять полотенцесушитель), на ней монтируются шаровые краны для байпаса, далее PP-R PN25 армированный, через комбинированные угольники подходит к прибору.
Кейс 3. Полная разводка ХВС/ГВС в санузле от стальных стояков
Стояки ХВС и ГВС стальные. После счётчика и фильтра грубой очистки ставится комбинированная муфта 25×1/2" неразборная — в этом узле разборка не нужна. Дальше идёт полипропилен PN20 (для ХВС) и PN25 армированный (для ГВС). Перед каждым прибором — смесителем, машинкой, бойлером — снова разъёмная муфта-американка. Соблюдается принцип: разъёмные узлы — только там, где предусмотрено обслуживание.
Кейс 4. Аварийная замена прогнившего участка стояка ХВС в подвале
Сталь Ду32, свищ на изгибе. Резьба не нарезается — стенка слишком тонкая, корродирована. Сварщик с допуском недоступен. Решение: вырезать дефектный участок болгаркой, на оба оставшихся конца зачистить под обжим и установить муфты Гебо с наружной резьбой 32×1". Между ними — вставка из PP-R с комбинированными неразборными муфтами на концах. Обязательно фиксируем участок хомутами, чтобы исключить нагрузку на разрыв. Решение позиционируется как ремонтное; в плановый ремонт участок переделывается на сварку или резьбу.
Кейс 5. Обвязка газового котла в частном доме
Котёл имеет резьбовые патрубки 3/4". В контуре отопления — давление до 3 бар, температура подачи до 80 °C, циркуляционный насос. На каждый патробок котла через разъёмную муфту-американку с накидной гайкой заходит полипропилен PN25 с армированием алюминием (для минимизации линейного расширения). Все узлы перед запорной арматурой и насосом — разборные. На вводе и обратке группа безопасности крепится через стальные сгоны и резьбу. Если диаметр узла увеличивается до 50 мм и выше — переходим на фланцевое соединение по ГОСТ 33259-2015.
Нормативная база
Монтаж и приёмка узлов перехода с металла на полипропилен в жилых и общественных зданиях регулируются комплексом нормативных документов. Ключевые из них:
- СП 73.13330.2016 «Внутренние санитарно-технические системы зданий» (актуализированная редакция СНиП 3.05.01-85) — основной документ по монтажу внутренних систем водоснабжения, отопления, канализации. Содержит требования к фланцевым и резьбовым соединениям, допускам, испытаниям.
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий» — проектные требования к водопроводам, температурам, давлениям.
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — параметры систем отопления, в которых работают узлы перехода.
- ГОСТ 32415-2013 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления» — устанавливает классы эксплуатации (1, 2, 4, 5, ХВ), номинальные давления (PN10, PN16, PN20, PN25), маркировку и геометрические параметры PP-R труб и фитингов.
- ГОСТ 3262-75 «Трубы стальные водогазопроводные» — определяет геометрию стальной трубы, на которой нарезается резьба.
- ГОСТ 6357-81 «Резьба трубная цилиндрическая» — нормирует параметры резьбы под комбинированные фитинги.
- ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов» — типы и размеры стальных фланцев.
- ГОСТ 25136-82 «Соединения трубопроводов. Методы испытаний на герметичность» — методики гидравлического и пневматического испытания.
- ГОСТ 481-80 «Паронит и прокладки из него» — материал прокладок для фланцевых соединений.
- ГОСТ Р 53484-2009 «Лен трепаный» — характеристики льняного волокна для уплотнения резьбы.
Испытание соединения и ввод в эксплуатацию
По п. 7.5 СП 73.13330.2016 после монтажа все системы подвергаются гидравлическому испытанию. Узлы перехода полипропилен — металл — самые ответственные элементы, поэтому их испытание ведётся по строгой процедуре:
- Систему заполняют водой, удаляют воздух через воздухоотводчики.
- Поднимают давление до пробного: для систем ХВС/ГВС — 1,5 рабочего, но не менее 0,68 МПа; для отопления — 1,5 рабочего, но не менее 0,6 МПа.
- Выдерживают давление 10 минут, фиксируют падение. Падение давления более чем на 0,02 МПа за 10 минут — соединение негерметично.
- Каждый узел перехода визуально осматривают: в местах капельной течи дотягивают резьбу или переделывают узел.
- Результат оформляется актом гидравлического испытания.
Распространённые ошибки и как их избежать
- Перетяжка комбинированного фитинга. Латунная вставка опрессована в полипропиленовый корпус. Чрезмерный момент при закручивании раскалывает пластиковую часть, и фитинг даёт трещину уже после нескольких циклов нагрева. Правило: затягивать до плотного, но не «до упора с рычагом».
- Неармированный PP-R на ГВС и отоплении. Без армирования труба удлиняется до 5 мм на метр при нагреве на 30 °C, провисает, ломает крепления и даёт течь в комбинированной муфте. На ГВС и отоплении — только PP-R PN25 со стекловолокном или алюминием.
- Резьба без уплотнителя или с недостаточной обмоткой. Резьба сама по себе не герметична: между витками есть зазор, в который вода уходит капиллярно. ФУМ-лента в 2–3 витка не уплотняет — нужно 6–8 витков плотно, по часовой стрелке.
- Нарезка резьбы на корродированной трубе. Если стенка трубы потеряла металл, клупп срезает остатки и разрушает резьбу. В таких случаях — только Гебо или замена участка с помощью сварки.
- Установка муфты Гебо на участке с осевой нагрузкой. Под напором или при просадке трубы Гебо не удерживает её и съезжает. Требуется фиксация хомутом или опорой.
- Полифузионная сварка перегретой или недогретой трубой. Перегретый полипропилен «течёт» и закрывает проходное сечение наплывом, недогретый — не сваривается полноценно. Контролируйте время по таблице производителя и не «на глаз».
- Использование одноразовой американки в неразборных узлах. Прокладка американки рассчитана на ограниченное число циклов разборки. Если узел не предполагает обслуживания, ставьте неразборную муфту — она дешевле и надёжнее.
- Игнорирование маркировки трубы и фитинга. На каждой PP-R трубе нанесена маркировка: производитель, диаметр, толщина стенки, PN, ГОСТ. Не используйте трубу без маркировки и фитинги без сертификата — особенно на ГВС.
Резюме
Соединение полипропилена с металлом — рутинная, но ответственная задача, в которой выбор способа определяется тремя факторами: диаметром, наличием резьбы на металлической трубе и условиями обслуживания.
Для бытовой разводки в квартире и частном доме до Ду40 в подавляющем большинстве случаев применяется резьбовое соединение через комбинированный фитинг. Перед оборудованием и арматурой ставится разъёмная муфта-американка, в неразборных узлах — неразборная комбинированная муфта. Для горячей воды и отопления — только PP-R PN25 с армированием.
Фланцевое соединение уместно на трубопроводах от 50 мм и выше — в котельных, насосных, технологических узлах, где нужна разборная связь и большие усилия затяжки нерациональны.
Муфта Гебо — нишевой инструмент аварийного и стеснённого монтажа: когда невозможны сварка и нарезка резьбы. В капитальных решениях её применять не следует, а в ремонтных — обязательно фиксировать хомутом и не нагружать на растяжение.
Соблюдение СП 73.13330.2016 и ГОСТ 32415-2013, корректный выбор фитинга, правильный уплотнитель и обязательное гидравлическое испытание после монтажа — четыре условия, при которых узел перехода работает в системе так же долго, как сами трубы.
