Как подключить бойлер к водопроводу
Подключить бойлер к водопроводу можно своими руками — но именно на этом этапе чаще всего допускают ошибки, которые через месяц-два оборачиваются протечкой или гидроударом. Разбираемся, какая схема обвязки подойдёт для квартиры, дачи или дома со скважиной, и в каком порядке вести монтаж.
Что нужно для подключения бойлера к водопроводу
Перед началом работ подготовьте инструмент: разводной ключ, рулетку и уровень, перфоратор со сверлом по бетону, крестовую и плоскую отвёртки, ленту ФУМ или льняную подмотку с пастой. Если планируете жёсткую обвязку полипропиленовыми трубами — понадобится паяльник; для металлопластика или сшитого полиэтилена — пресс-инструмент, его можно взять в аренду.
Из сантехнических материалов нужны: группа безопасности с предохранительным клапаном на 6–8 бар (у части моделей бойлеров идёт в комплекте), два запорных шаровых крана на 1/2", два тройника того же диаметра, гибкая подводка в металлической оплётке длиной 1–1,5 м — если не используете жёсткие трубы.
Гибкая подводка или жёсткая труба? Гибкой подводкой подключать можно, но только качественной — с металлической оплёткой и резиновым внутренним слоем: дешёвые аналоги нередко служат меньше года и становятся причиной затоплений. Жёсткая обвязка пластиковой трубой держится дольше и надёжнее, но требует больше времени на монтаж и сварочный или пресс-инструмент.
Где разместить бойлер
Общее правило одно: чем ближе бойлер к точке разбора воды, тем меньше потери напора и тем короче обвязка. Дальше место выбирают исходя из того, квартира это или частный дом.
В квартире
Чаще всего бойлер вешают в санузле — над унитазом, в нише над стиральной машиной или над ванной, если позволяет планировка. Если ванная маленькая, альтернатива — подключение бойлера к водопроводу на кухне, под мойкой. Здесь важен вес: заполненный бак на 100 л вместе с корпусом весит около 130 кг, поэтому подходят только капитальные стены из кирпича или бетона. Гипсокартон без усиленных закладных такую нагрузку не выдержит, а деревянные перегородки требуют усиленных анкеров.
В частном доме
Здесь выбор шире: котельная, кладовая или чердак, если там держится плюсовая температура. Котельная — оптимальный вариант, поскольку рядом уже проходит разводка труб и не нужно тянуть их через жилые комнаты.
Схема подключения бойлера к водопроводу
Прежде чем закупать материалы, определите, какая схема нужна именно вам — она зависит от того, есть ли в доме центральное горячее водоснабжение и откуда вообще берётся вода.
Базовая схема — для квартиры и дачи без центрального ГВС

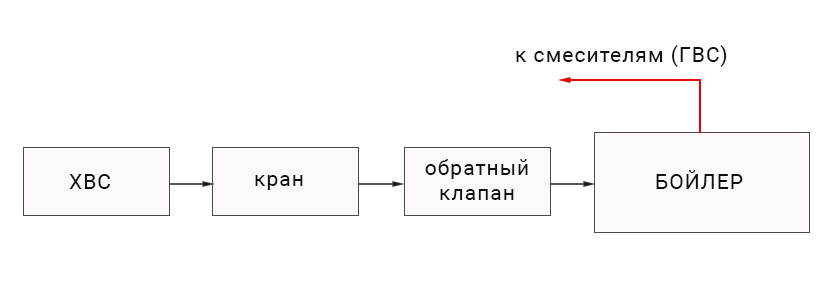

Самый простой вариант: холодная вода поступает через запорный кран и обратный клапан на вход бойлера (патрубок с синей маркировкой), а с выхода (красная маркировка) через свой запорный кран уходит к смесителям. Обратный клапан здесь обязателен — без него при скачках давления вода из бойлера может пойти обратно в холодный стояк.
Схема 1 — без центрального ГВС
Схема для квартиры с центральным ГВС

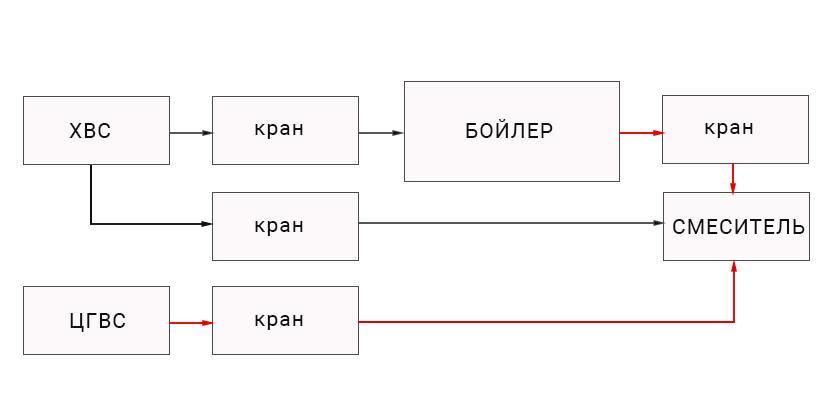

Здесь сложнее: нужно предусмотреть переключение между центральной горячей водой и бойлером, иначе возможны две неприятности — при включённом ЦГВС горячая вода из стояка пойдёт в бойлер, а при отключённом ЦГВС ваш бойлер начнёт греть воду соседям по стояку. Для этого ставят четыре крана: два на линии бойлера (на входе и выходе) и два на байпасе центральной воды. Летом, когда ЦГВС отключают, открывают краны бойлера и закрывают байпас; зимой — наоборот.
Схема 2 — с центральным ГВС (байпас)
Для частного дома со скважиной схема дополняется узлом подачи: скважинный насос подаёт воду на гидроаккумулятор, затем через фильтр и реле давления — на редуктор (если давление избыточное) — и уже потом на тройник с краном и обратным клапаном перед бойлером. Выход бойлера в этом случае обычно заводят на коллектор (гребёнку), чтобы можно было отключать отдельные точки водоразбора, не перекрывая всю систему. Для дачи или временного решения возможен и упрощённый вариант — подключение через смеситель, когда тройник врезают в подводку холодной воды перед краном: одна линия идёт на бойлер, вторая остаётся на смеситель. Минус такой схемы — при открытии крана холодной воды давление в бойлере падает.
Как подключить бойлер к водопроводу: пошаговая инструкция
- Разметка и крепление кронштейнов. Отметьте на стене верхнюю точку бака — обычно на высоте 180–200 см от пола, проверьте разметку уровнем. Просверлите отверстия перфоратором, установите анкеры или дюбели по материалу стены и закрепите штатные кронштейны из комплекта.
- Навешивание бойлера. Пустой бак весит 20–30 кг, работать удобнее вдвоём. Зацепите его за кронштейны и проверьте надёжность крепления — потяните вниз с усилием, сопоставимым с весом 30–40 кг.
- Подключение холодной воды. Вход холодной воды обычно справа, маркирован синим цветом или буквой C. На патрубок последовательно накручивают предохранительный клапан (8–10 витков ФУМ-ленты), обратный клапан с учётом направления стрелки, запорный шаровой кран и уже к нему — гибкую подводку или переходник на трубу.
- Подключение горячей воды. Выход горячей воды — слева, маркировка красным цветом или буквой H. На патрубок накручивается запорный кран, а к нему — подводка к линии ГВС. Гайки гибкой подводки затягивайте аккуратно: при перетяжке лопается резиновая прокладка, при недостаточной — появляется течь.
- Проверка на герметичность. Перекройте все краны, затем откройте подачу холодной воды на бойлер, кран горячей воды на ближайшем смесителе и кран на выходе бойлера. Вода начнёт заполнять бак — сначала из смесителя пойдёт воздух, затем ровная струя без пробок. Осмотрите все соединения: небольшая влага на резьбе в первые часы — норма, а вот капли снизу бака означают, что гайки нужно подтянуть.
Типичные ошибки при самостоятельном подключении
| Ошибка | Последствие и как избежать |
|---|---|
| Нет обратного клапана | Вода из бойлера уходит в стояк при скачках давления, а зимой бойлер начинает греть воду соседям. Устанавливайте обратный клапан всегда, даже если его нет в базовой комплектации. |
| Клапан перевёрнут | У обратного клапана есть стрелка направления потока — если поставить его наоборот, вода вообще не пойдёт в бойлер. Сверяйтесь со стрелкой на корпусе перед закруткой. |
| Слабая герметизация резьбы | Причина большинства протечек в первые недели — ФУМ-ленты в 2–3 витка недостаточно. Наматывайте плотно, 8–10 витков, по направлению резьбы. |
| Перетянутые гайки на подводке | Лопается резиновая прокладка — течь появляется сразу после первого набора воды. Затягивайте ключом до упора без чрезмерного усилия. |
| Нет сливного крана | Без него слить бак для ремонта или зимней консервации можно только через демонтаж всей обвязки. Ставьте боковой шаровой кран на тройнике холодной воды заранее. |
Подключение к электричеству и первый запуск
К сети бойлер подключают только после того, как бак полностью заполнен водой и проверен на протечки — включение пустого бака в розетку почти гарантированно сжигает нагревательный элемент. Подключайте прибор напрямую в розетку с заземлением, без удлинителей: они создают дополнительный нагрев контактов на мощной нагрузке. Розетка в санузле должна иметь класс влагозащиты не ниже IP44, а линия — отдельные УЗО и автомат, номинал которых подбирают под мощность конкретной модели.
После первого включения выставьте температуру нагрева 55–60 °C — это оптимальный диапазон: при более низкой температуре в баке могут развиваться бактерии, при более высокой быстрее изнашивается ТЭН и растёт расход электроэнергии. Периодическое капание из предохранительного клапана после нагрева — нормальная работа узла: так сбрасывается лишний объём воды при расширении.
Частые вопросы
Можно ли подключить бойлер к водопроводу без сантехника?
Да, если трубы для подключения уже выведены заранее. Если требуется врезка в существующий стояк или сварка труб — лучше привлечь специалиста, ошибки при врезке чреваты протечками.
Обязательно ли ставить обратный клапан?
Да. Без него при падении давления в стояке горячая вода из бойлера может уйти обратно в холодный водопровод, а зимой — наоборот, бойлер начнёт греть воду для соседей по стояку.
Чем отличается группа безопасности от отдельного предохранительного клапана?
Группа безопасности объединяет предохранительный и обратный клапан в одном узле, что упрощает монтаж. Отдельные клапаны выполняют те же функции, но их нужно устанавливать и настраивать по отдельности.
Можно ли подключать бойлер гибкими шлангами вместо жёстких труб?
Можно, но только качественной подводкой в металлической оплётке с резиновым внутренним слоем. Дешёвые аналоги часто служат меньше года и становятся причиной затоплений; жёсткая обвязка пластиковыми трубами надёжнее.
Как подключить бойлер в квартире, если уже есть центральное горячее водоснабжение?
Нужна схема с байпасом и переключением кранов: летом, когда ЦГВС отключают, открывают краны на бойлер, зимой — закрывают их и используют центральную горячую воду.
Почему из предохранительного клапана капает вода?
Это нормально — вода расширяется при нагреве, и клапан сбрасывает её избыток. Если капель заметно больше обычного, стоит проверить давление в системе и исправность клапана.
На каком расстоянии от потолка можно вешать бойлер?
Отступ от потолка должен быть не менее 5 см, иначе крышку бойлера будет невозможно снять для обслуживания. По бокам и снизу тоже нужно оставлять несколько сантиметров свободного пространства.
Нужно ли перекрывать воду перед подключением к электричеству?
Да, электричество подключают только после того, как бак полностью заполнен водой и проверен на протечки. Включение пустого бака в сеть может сжечь нагревательный элемент.
Материал носит справочный характер. Перед подключением сверяйтесь с инструкцией конкретной модели бойлера и, при работе с электропроводкой, привлекайте квалифицированного электрика.
