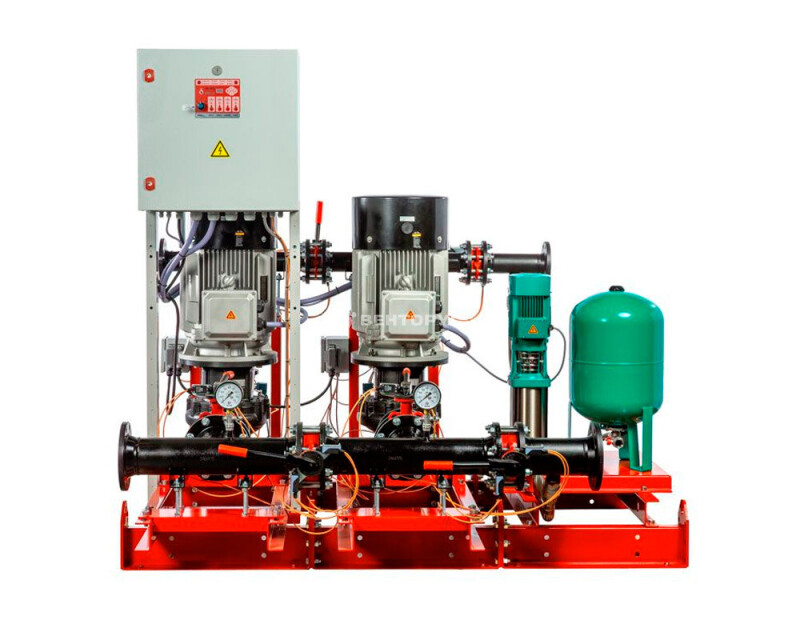

Насосная установка Wilo CO 3 IPN SK-FFS-CS

Установка Wilo CO 3 IPN SK-FFS-CS представляет собой готовую к подключению модульную насосную станцию, специально разработанную для систем автоматического водяного пожаротушения и внутреннего противопожарного водопровода (нормальновсасывающего типа). Конструкция полностью соответствует строгим требованиям технических условий ТУ 28.13.14-012-45876126-2016 и гарантирует надежную подачу воды под высоким давлением в критических аварийных ситуациях.

Особенности и комплектация

• Модульная архитектура: установка состоит из сборных модулей, специально спроектированных для удобного заноса и монтажа в стесненных условиях помещения насосной станции. Унификация присоединительных размеров позволяет легко соединять модули между собой для увеличения количества насосов в составе установки (по запросу).
• Насосный агрегат: комплектуется двумя или тремя высокопроизводительными центробежными насосами серии IPN. Все детали насосов, находящиеся в контакте с перекачиваемой средой, изготовлены из материалов, устойчивых к воздействию коррозии.
• Опорная рама: стальная, сборная конструкция, защищенная долговечным порошковым эмалевым покрытием.
• Трубная обвязка: выполнена из углеродистой стали Ст20 с катафорезным покрытием (обозначение -CS в маркировке). Поставляется в полном сборе с предусмотренными подсоединениями для стандартных трубопроводных элементов инженерного оборудования зданий.
• Запорная и регулирующая арматура:
  • Дисковые поворотные затворы на всасывающем и напорном коллекторах: корпус из серого чугуна GG25, уплотнение из EPDM, диск из высокопрочного чугуна.
  • Датчики положения затворов: подключены непосредственно к прибору управления для автоматического контроля открытого или закрытого состояния арматуры в реальном времени.
  • Манометры: установлены на всасывающем и напорном коллекторах для визуального контроля давления.
  • Сертификация: дисковые поворотные затворы и обратные клапаны имеют официальный сертификат соответствия требованиям пожарной безопасности ТР ТС 043/2017.

Система управления SK-FFS

Модульные насосные установки серийно оснащаются специализированным прибором управления SK-FFS, который соответствует требованиям ТУ 4371-003-45876126-2009 и имеет сертификат соответствия техническому регламенту ТР ЕАЭС 043/2017 (о требованиях к средствам обеспечения пожарной безопасности и пожаротушения).

• Автоматическое включение резерва: встроенная функция обеспечивает мгновенный запуск резервного насоса при отказе основного или падении давления в системе.
• Удобство монтажа и обслуживания: расключение всех сигнальных кабелей произведено через быстроразъемные соединения, что значительно ускоряет сборку, диагностику и ремонт системы.
• Мониторинг арматуры: интеграция с датчиками положения дисковых затворов позволяет оператору или диспетчеру удаленно контролировать готовность системы к работе.

Ключевые преимущества

• Идеальное решение для сложных помещений: модульная конструкция позволяет занести и собрать установку даже в насосных станциях с ограниченным доступом или отсутствием грузовых лифтов.
• Масштабируемость: унифицированные модули позволяют легко наращивать производительность системы путем добавления насосных блоков.
• Полное соответствие нормам пожарной безопасности: наличие сертификатов ТР ЕАЭС 043/2017 на прибор управления и ключевые элементы арматуры гарантирует беспроблемный прием объекта пожарным надзором.
• Высокая коррозионная стойкость: сочетание материалов, устойчивых к коррозии, и катафорезного покрытия трубопроводов обеспечивает долгий срок службы даже при длительном нахождении воды в системе (дежурный режим).
• Интеллектуальный контроль: автоматический мониторинг состояния запорной арматуры исключает человеческий фактор при проверке готовности системы.

Область применения

Установка предназначена для подачи воды в системы пожарной безопасности следующих объектов:

• жилые комплексы и высотные здания;
• офисные и административные здания;
• гостиницы, отели и курортные комплексы;
• больницы, клиники и медицинские учреждения;
• торговые и развлекательные центры;
• промышленные системы и складские комплексы.

Условия эксплуатации и ограничения

Поскольку установка является критически важным элементом системы жизнеобеспечения, необходимо строго соблюдать следующие правила:

• Целевое использование: установка предназначена исключительно для систем пожаротушения. Использование для хозяйственно-питьевых нужд без соответствующей адаптации и гигиенических сертификатов не допускается.
• Соблюдение нормативов: монтаж, пусконаладка и эксплуатация должны строго соответствовать требованиям ТУ 28.13.14-012-45876126-2016, ТР ЕАЭС 043/2017 и действующим сводам правил (СП) в области пожарной безопасности.
• Качество воды: перекачиваемая среда не должна содержать абразивных частиц или веществ, способных разрушить уплотнения EPDM или вызвать коррозию, несмотря на защитные покрытия.
• Температурный режим: помещение насосной станции должно быть отапливаемым (температура не ниже +5 °C) для предотвращения замерзания воды в трубопроводах и насосах.
