Разъёмное соединение Viega 3330 В-В с плоским уплотнением

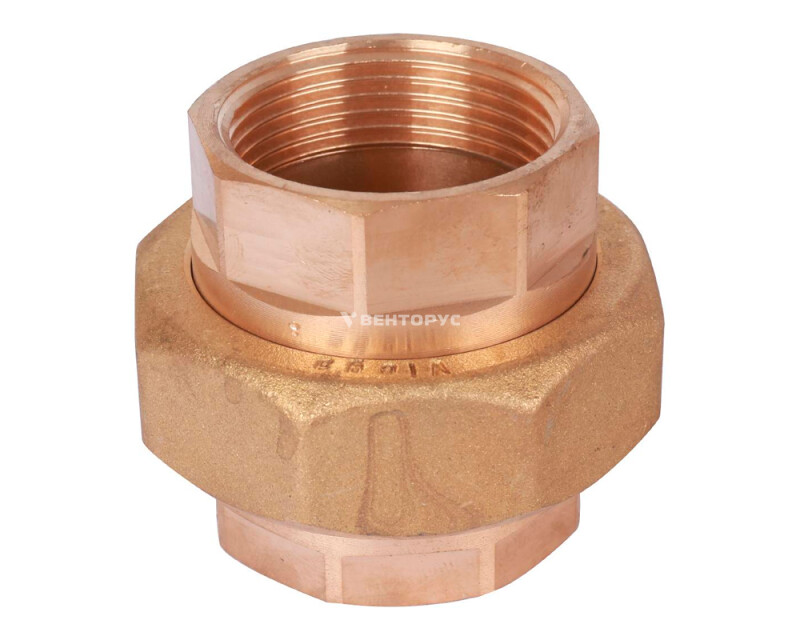

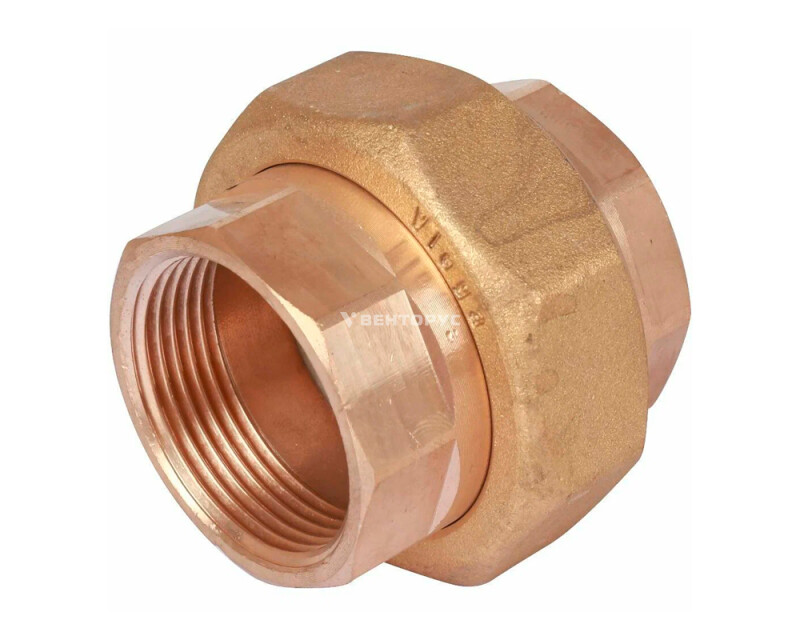

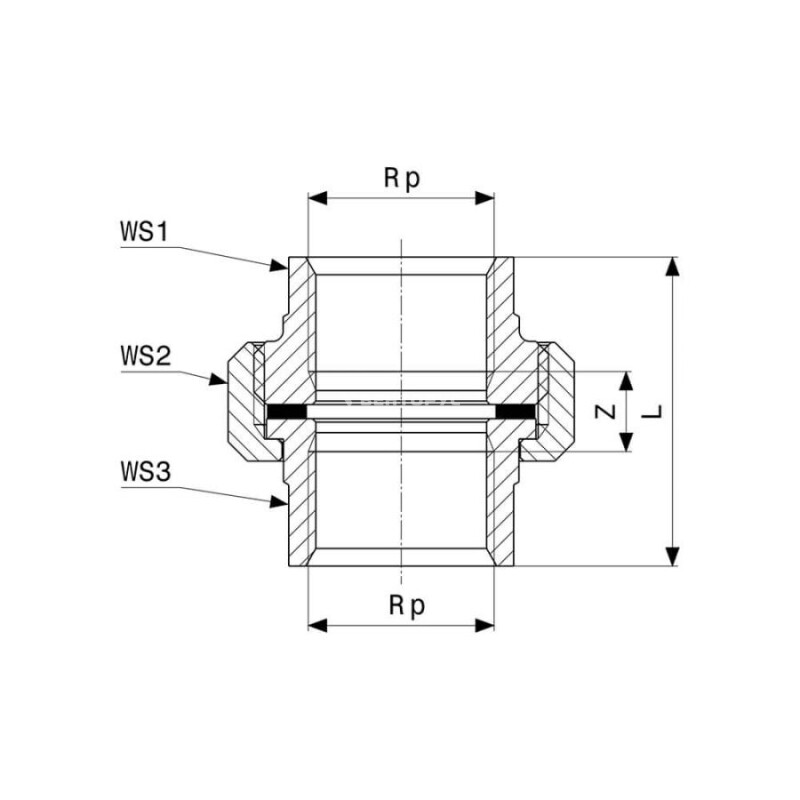

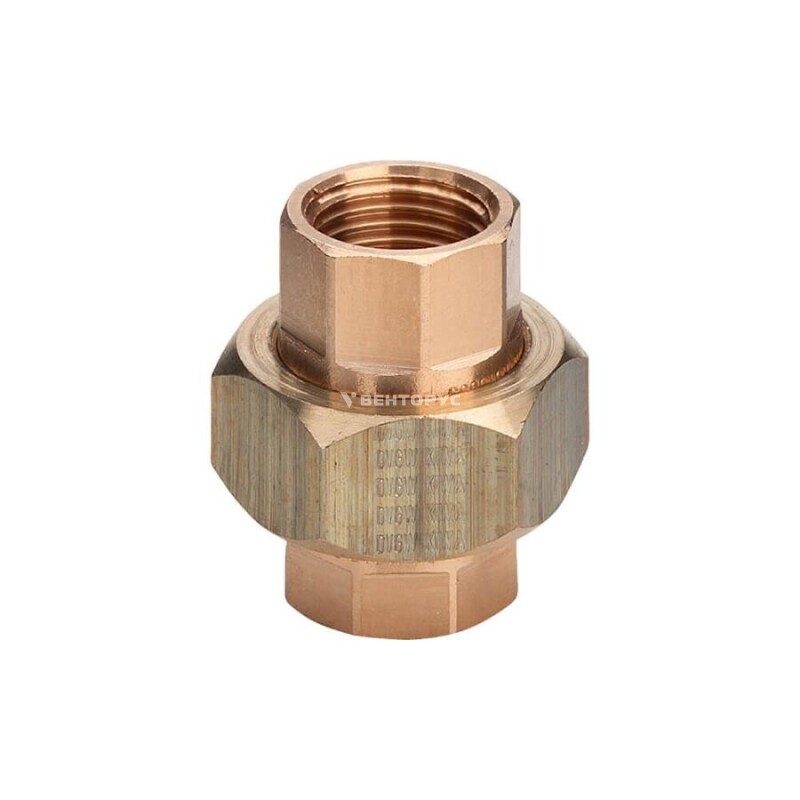

Разъёмное соединение Viega 3330 В-В разборный резьбовой фитинг типа «американка», состоящий из двух частей с внутренней цилиндрической резьбой (Rp) на обоих концах, стягиваемых накидной гайкой.

Герметизация стыка между половинами корпуса обеспечивается плоской прокладкой из материала AFM 34, а не конусным уплотнением. Корпус изготовлен из бронзы. Каждая половина имеет шестигранную форму под гаечный ключ. Резьба на присоединительных концах имеет насечки, облегчающие фиксацию льна без предварительного нанесения шероховатости. Рабочий диапазон температур: от –20 °C до +120 °C, максимальное рабочее давление — 25 бар.

Применение Viega 3330

Применяется в системах хозяйственно-питьевого водоснабжения, отопления, охлаждения и газоснабжения как быстроразъёмное соединение для элементов с наружной резьбой — сгонов, штуцеров, ниппелей, выходов арматуры.

Устанавливается в местах, где требуется периодическая разборка узла без демонтажа прилегающих участков трубопровода: подключение насосов, теплообменников, водонагревателей, фильтров, запорной арматуры, контрольно-измерительных приборов. Благодаря разъёмной конструкции позволяет легко снять и заменить оборудование без вращения корпуса самого прибора.

Особенности

Плоское уплотнение AFM 34 — конструктивное отличие от большинства «американок», использующих конические металл-по-металлу или паронитовые конусные прокладки. Плоская схема не требует идеальной соосности половин и менее чувствительна к перетяжке, что снижает риск повреждения прокладки при монтаже. Материал AFM 34 (безасбестовый уплотнительный материал на основе арамидных волокон) сохраняет герметичность при температурах до 120 °C и давлении до 25 бар, превосходя стандартные резиновые кольца по термостойкости.

Бронзовый корпус в сравнении с латунными «американками» выигрывает в стойкости к обесцинкованию и агрессивным средам, включая пар и газ, что критично для систем газоснабжения. Наличие насечек на резьбе исключает операцию нанесения царапин или использование специальных надфилей для удержания льна — уплотнительный материал надёжно фиксируется заводским рельефом, что ускоряет монтаж.

Два шестигранника на корпусе позволяют зафиксировать одну половину ключом и затянуть накидную гайку второй, обеспечивая герметичность без перекоса. Разъёмная конструкция — преимущество перед неразборными муфтами — позволяет обслуживать или заменять оборудование без резки и последующей перепайки труб. Допуск к газоснабжению и питьевой воде подтверждает качество бронзового сплава и уплотнения.
