Регулятор переменного расхода воздуха Systemair RVAV

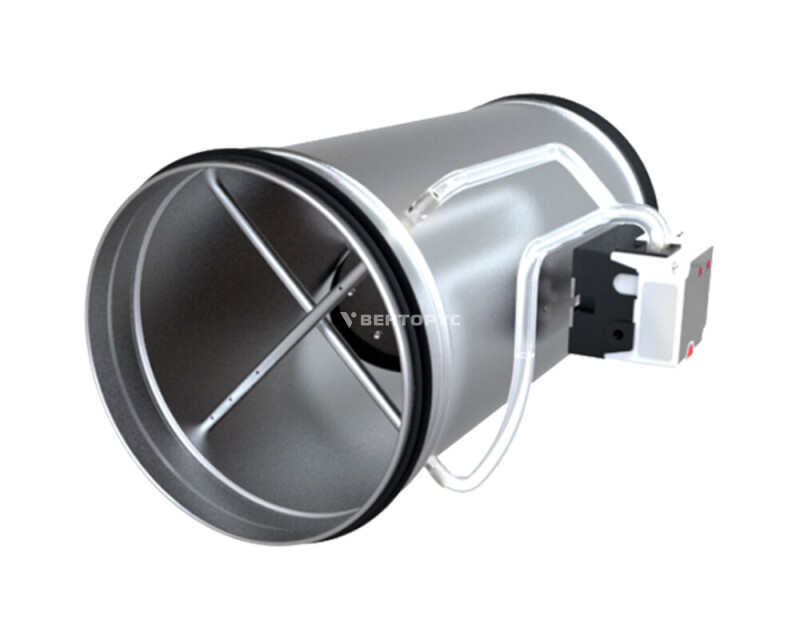

Круглый VAV-регулятор Systemair RVAV — комплексное устройство для автоматического регулирования расхода воздуха в реальном времени в зависимости от текущих потребностей помещения. Конструктивно объединяет в одном корпусе: VAV-контроллер, динамический преобразователь перепада давления, электропривод и регулирующий клапан.

Где и для чего применяется

Systemair RVAV используется в приточных и вытяжных системах вентиляции со средними и высокими скоростями воздушного потока.

Объекты применения: офисные здания, гостиницы, торговые центры, больницы, производственные цеха, лаборатории.

Основная задача: Автоматическое поддержание заданного расхода воздуха в зоне (однозональное управление) с учетом реальных потребностей помещения — для экономии энергии и поддержания комфортного микроклимата.

Ключевые особенности

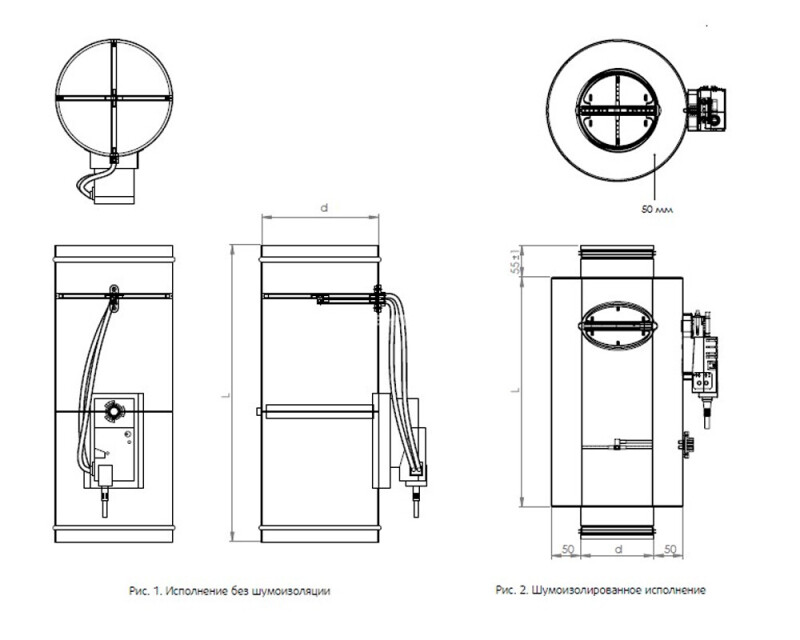

• Форма исполнения: Круглый корпус для интеграции в круглые воздуховоды.
• Диапазон рабочих давлений: Работает при разнице давлений до 1000 Па, что позволяет использовать его в системах с высоким давлением.
• Контроллер Belimo: Стандартно оснащается компактным контроллером Belimo с поддержкой протоколов связи MP-BUS, MOD-BUS и KNX.
• Режимы работы: Может функционировать в индивидуальном режиме или в связке «ведущий — ведомый» для многозонального управления.
• Заводская калибровка: Параметры минимального (Vmin) и максимального (Vmax) расхода воздуха калибруются на заводе — стандартно или по индивидуальным данным из заказа.
• Перенастройка на объекте: Установленные параметры можно изменить на месте монтажа с помощью программатора Belimo ZTH-EU.
• Точное измерение: Специальная конструкция измерительной трубки (динамический преобразователь перепада давления) обеспечивает максимальную точность регулирования расхода.

Преимущества

• Комплексное решение «всё в одном»: Объединение контроллера, датчика перепада давления, электропривода и клапана в едином устройстве упрощает проектирование, монтаж и пусконаладку — не нужно подбирать и стыковать отдельные компоненты между собой.
• Энергоэффективность и комфорт: Автоматическое изменение расхода воздуха в зависимости от реальной потребности помещения (по сигналам от датчиков CO₂, температуры, присутствия) позволяет существенно сократить энергозатраты на нагрев/охлаждение приточного воздуха и избежать сквозняков.
• Высокая точность регулирования: Запатентованная конструкция измерительной трубки обеспечивает стабильные и точные показания даже при турбулентных потоках, что критично для лабораторий и чистых помещений.
• Гибкая интеграция в автоматизацию: Поддержка открытых протоколов MP-BUS, MOD-BUS и KNX позволяет легко встроить регулятор в любую существующую или проектируемую систему диспетчеризации здания (BMS).
• Удобство пусконаладки и сервиса: Возможность заводской калибровки под конкретный проект экономит время монтажников, а перенастройка параметров на объекте через программатор Belimo ZTH-EU избавляет от необходимости вскрывать корпус или менять настройки через ПО.
• Работа в сложных гидравлических режимах: Способность функционировать при перепаде давлений до 1000 Па делает регулятор применимым в протяженных вентиляционных системах с мощными канальными вентиляторами, где обычные VAV-клапаны нестабильны.
• Режим «ведущий — ведомый»: Позволяет организовать согласованную работу нескольких регуляторов, например, для поддержания баланса притока и вытятки в одном помещении без дополнительных внешних контроллеров.
