Ирисовый шибер IRS Systemair

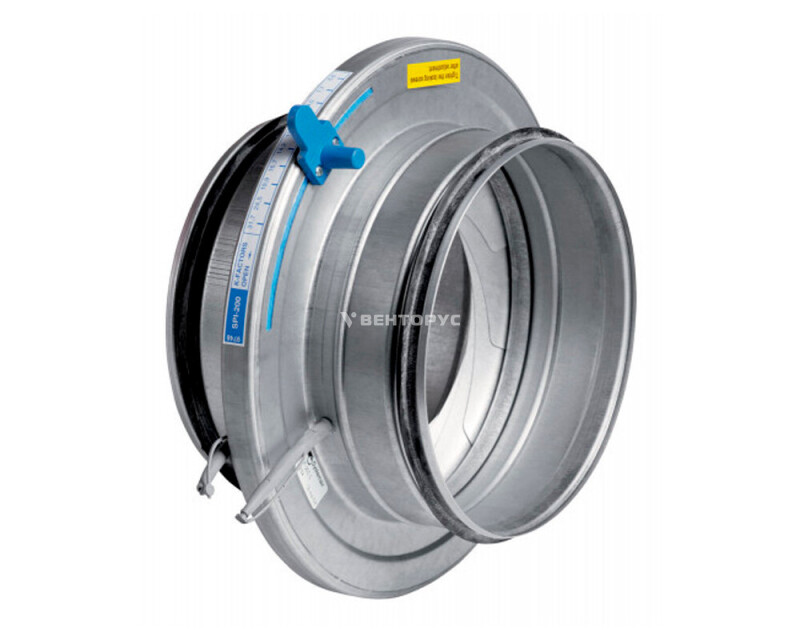

Ирисовый клапан (шибер) Systemair IRS для плавного контроля и точного регулирования расхода воздуха. Конструктивно представляет собой компактное устройство с ирисовой диафрагмой, изготовленное из оцинкованной стали с резиновым уплотнением. Поставляется откалиброванным на заводе.

Ключевые особенности

• Типоразмеры: Широкий диапазон диаметров — от Ø 80 до Ø 800 мм, что позволяет подобрать клапан практически под любой воздуховод.
• Материал корпуса: Оцинкованная листовая сталь с резиновым уплотнением.
• Класс герметичности: C согласно европейскому стандарту EN 1751 — минимальные утечки воздуха.
• Температурный режим: Максимальная рабочая температура — до 70 °С.
• Настройка: На внешнем крае клапана нанесена шкала для точной и удобной регулировки положения диафрагмы.
• Заводская готовность: Клапан компактен и поставляется уже откалиброванным, что ускоряет пусконаладку.
• Требования к монтажу: Для корректной работы и во избежание турбулентности необходимо соблюдать безопасные расстояния до других элементов системы.

Назначение

Клапаны используется как в приточных, так и в вытяжных системах вентиляции зданий любого назначения. Основная задача: Точная балансировка воздушных потоков в вентиляционной сети, регулирование расхода воздуха по зонам и проведение точных замеров параметров системы.

Преимущества

• Точные замеры в стесненных условиях: Благодаря фиксированным точкам замеров и конструкции ирисовой диафрагмы клапан обеспечивает точные измерения расхода воздуха даже в непосредственной близости от изгибов, Т-образных соединений и других устройств подачи воздуха — там, где обычные датчики дают погрешность.
• Высокая герметичность: Резиновое уплотнение и соответствие классу C (EN 1751) гарантируют отсутствие неконтролируемых утечек, что критично для систем с переменным расходом и точной балансировкой.
• Полное открытие без сервисных дверец: Ирисовая диафрагма открывается полностью, освобождая весь проход воздуховода. Это позволяет проводить чистку и обслуживание системы без необходимости устанавливать дополнительную сервисную дверцу.
• Низкий уровень шума и центрирование потока: Специальная аэродинамика ирисовой диафрагмы минимизирует аэродинамический шум и обеспечивает равномерное центрирование воздушного потока, что важно для комфорта в обслуживаемых помещениях.
• Универсальность применения: Одинаково эффективно работает как на притоке, так и на вытяжке, что позволяет унифицировать оборудование на объекте и упростить складской запас запчастей.
• Удобство пусконаладки: Заводская калибровка и видимая шкала настройки на корпусе позволяют быстро и точно выставить требуемый расход воздуха без использования сложных измерительных приборов на каждом клапане.
