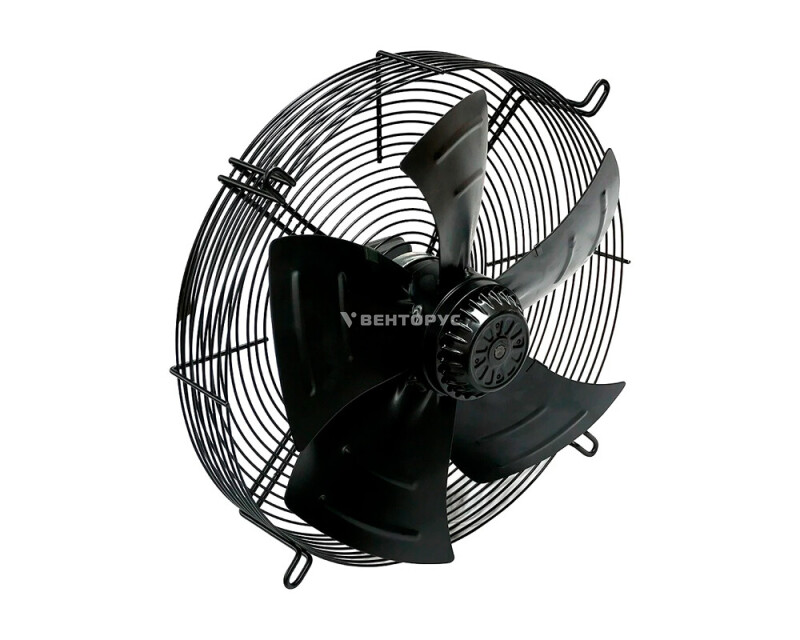

Вентиляторы осевые Ровен YWF Z с защитной решеткой (всасывание)

Данная модификация осевого вентилятора Ровен серии YWF специально настроена и ориентирована для работы в режиме всасывания (вытяжки). Оборудование предназначено для создания разрежения и эффективного удаления нагретого воздуха, избыточного тепла, легких технологических испарений или загрязнений из закрытых объемов: электрощитовых шкафов, серверных стоек, производственных кожухов, небольших помещений и вентиляционных каналов.

Принцип работы и направление потока

Для обеспечения режима всасывания электродвигатель вентилятора настроен на стандартное направление вращения:

• Направление вращения: против часовой стрелки (при взгляде непосредственно на ротор/крыльчатку).
• Движение воздуха: воздушный поток засасывается через сторону ротора (защищенную решеткой) и выбрасывается через противоположную сторону вентилятора.

Такая конфигурация является наиболее безопасной и эффективной для задач вытяжки, так как защитная решетка со стороны забора воздуха предотвращает попадание посторонних предметов в крыльчатку и исключает травматизм при обслуживании.

Конструктивные особенности

• Рабочее колесо: серповидные лопасти из углеродистой стали с полимерным лакокрасочным покрытием. Динамическая балансировка в двух плоскостях обеспечивает плавный забор воздуха без вибраций.
• Двусторонняя защита: наличие защитных решеток с обеих сторон. При работе на всасывание решетка со стороны ротора выполняет функцию первичного фильтра грубой очистки и средства безопасности.
• Компактность и универсальность: вентилятор легко монтируется в стеновые проемы, панели шкафов или другие несущие конструкции. Допускается установка в любом пространственном положении.

Двигатель и система защиты

• Тип привода: надежный электродвигатель с внешним ротором, оптимизированный для длительной непрерывной работы.
• Ресурс: не менее 40 000 часов работы.
• Тепловая защита: встроенная биметаллическая защита автоматически отключает питание при критическом перегреве обмоток (например, при заклинивании крыльчатки или сильном загрязнении).
• Степень защиты: IP 54 (полная защита от пыли и брызг воды, падающих под любым углом).

Рекомендации по монтажу для режима всасывания

• Ориентация: при установке сторона вентилятора с ротором и защитной решеткой должна быть обращена внутрь вентилируемого объема (шкафа, помещения, кожуха), откуда необходимо удалять воздух.
• Зазоры: для обеспечения заявленной производительности и минимального уровня шума рекомендуется соблюдать минимальные расстояния от решетки до препятствий (стен, стенок шкафа) не менее 100–150 мм, чтобы избежать аэродинамических потерь на входе.
• Герметичность: при монтаже в панель или стену рекомендуется использовать уплотнительные прокладки для предотвращения подсоса неочищенного воздуха через щели.

Условия эксплуатации

• Температура перемещаемого воздуха: от -25°C до +40°C.
• Климатическая устойчивость: оборудование адаптировано для работы в условиях повышенной влажности и запыленности (в пределах класса IP 54).

Ограничения по перемещаемой среде

При работе на всасывание особенно важно контролировать состав удаляемого воздуха, так как загрязнения попадают на крыльчатку первыми:

• Категорически не допускается удаление взрывоопасных газовых смесей (оборудование не имеет сертификата взрывозащиты).
• Запрещено использование для вытяжки сред, содержащих липкие вещества, волокнистые материалы или абразивную пыль в высокой концентрации, так как это приведет к быстрому налипанию на лопасти, нарушению балансировки, вибрации и выходу двигателя из строя.
• Перемещаемая среда не должна содержать паров и газов, агрессивность которых к металлам и полимерным покрытиям превышает агрессивность обычного атмосферного воздуха.

Типовые сценарии использования (всасывание)

• Вытяжная вентиляция электрощитовых и шкафов автоматизации для отвода тепла от силовых компонентов.
• Удаление нагретого воздуха из корпусов промышленного оборудования, станков с ЧПУ или серверных стоек.
• Локальная вытяжка из небольших рабочих зон или лабораторных боксов (при отсутствии агрессивных химикатов).
• Создание отрицательного давления в технических помещениях для предотвращения распространения запахов или пыли.
