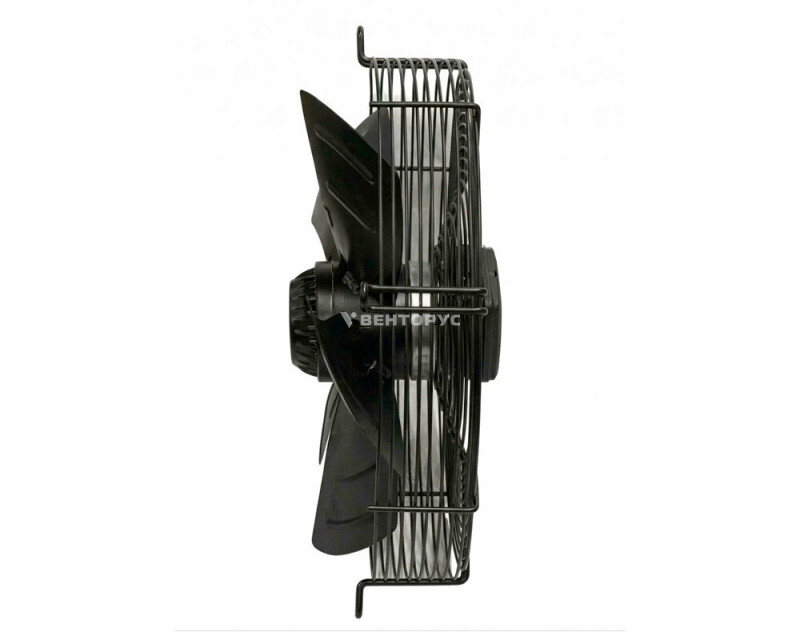

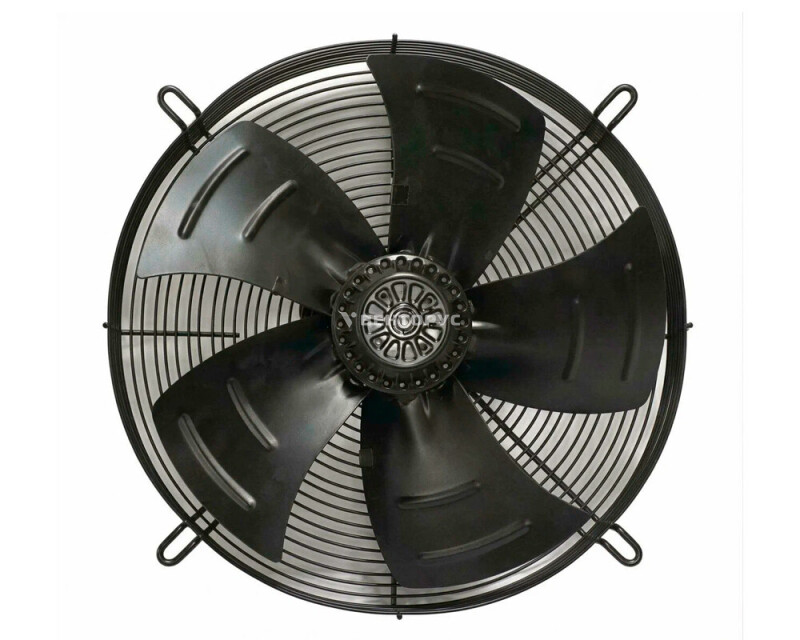

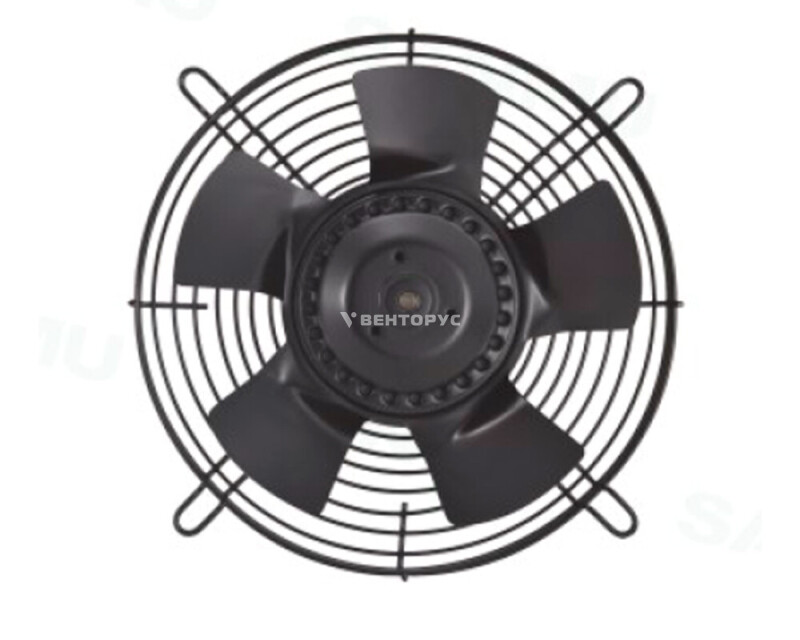

Вентиляторы осевые Ровен YWF Z с защитной решеткой (нагнетание)

Данная модификация осевого вентилятора Ровен серии YWF специально настроена и ориентирована для работы в режиме нагнетания (притока/обдува). Оборудование предназначено для подачи свежего или охлажденного воздуха в закрытые объемы, а также для интенсивного направленного обдува поверхностей и компонентов. Типичные задачи: охлаждение электрощитовых шкафов, обдув радиаторов и теплообменников, приточная вентиляция технических помещений, подача воздуха в сушильные камеры и зоны локального охлаждения.

Принцип работы и направление потока

Для обеспечения режима нагнетания электродвигатель вентилятора настроен на обратное направление вращения:

• Направление вращения: по часовой стрелке (при взгляде непосредственно на ротор/крыльчатку).
• Движение воздуха: воздушный поток засасывается через сторону, противоположную ротору (защищенную решеткой), и выбрасывается через сторону ротора.

Такая конфигурация оптимальна для задач обдува и приточной вентиляции, так как позволяет сформировать направленную струю воздуха, эффективно охлаждающую или вентилирующую целевой объект.

Конструктивные особенности

• Рабочее колесо: серповидные лопасти из углеродистой стали с полимерным лакокрасочным покрытием. Динамическая балансировка в двух плоскостях обеспечивает формирование равномерной и стабильной воздушной струи без пульсаций и вибраций.
• Двусторонняя защита: наличие защитных решеток с обеих сторон. При работе на нагнетание решетка со стороны ротора становится выходной и формирует направленный поток, а входная решетка защищает крыльчатку от попадания посторонних предметов со стороны забора воздуха.
• Компактность и универсальность: вентилятор легко монтируется в стеновые проемы, панели шкафов или другие несущие конструкции. Допускается установка в любом пространственном положении.

Двигатель и система защиты

• Тип привода: надежный электродвигатель с внешним ротором, оптимизированный для длительной непрерывной работы.
• Ресурс: не менее 40 000 часов работы.
• Тепловая защита: встроенная биметаллическая защита автоматически отключает питание при критическом перегреве обмоток.
• Степень защиты: IP 54 (полная защита от пыли и брызг воды, падающих под любым углом).

Рекомендации по монтажу для режима нагнетания

• Ориентация: при установке сторона вентилятора с ротором (выходная) должна быть обращена к объекту обдува или внутрь вентилируемого объема, куда необходимо подавать воздух. Входная сторона (без ротора) обращена в сторону источника свежего или охлажденного воздуха.
• Зазоры на входе: для обеспечения заявленной производительности рекомендуется соблюдать минимальные расстояния от входной решетки до препятствий не менее 100–150 мм, чтобы избежать аэродинамических потерь и турбулентности на заборе воздуха.
• Формирование струи: при обдуве оборудования рекомендуется располагать выходную решетку на расстоянии 200–500 мм от охлаждаемой поверхности для достижения оптимального распределения воздушного потока.
• Герметичность: при монтаже в панель или стену рекомендуется использовать уплотнительные прокладки для предотвращения потерь давления и подсоса неорганизованного воздуха.

Условия эксплуатации

• Температура перемещаемого воздуха: от -25°C до +40°C.
• Климатическая устойчивость: оборудование адаптировано для работы в условиях повышенной влажности и запыленности (в пределах класса IP 54).

Ограничения по перемещаемой среде

При работе на нагнетание особенно важно контролировать качество подаваемого воздуха, так как от этого зависит состояние обдуваемого оборудования:

• Категорически не допускается подача взрывоопасных газовых смесей (оборудование не имеет сертификата взрывозащиты).
• Запрещено использование для подачи сред, содержащих липкие вещества, волокнистые материалы или абразивную пыль в высокой концентрации, так как это приведет к налипанию на лопасти, нарушению балансировки и выходу двигателя из строя, а также может загрязнить обдуваемое оборудование.
• Перемещаемая среда не должна содержать паров и газов, агрессивность которых к металлам и полимерным покрытиям превышает агрессивность обычного атмосферного воздуха.

Типовые сценарии использования (нагнетание)

• Приточная вентиляция электрощитовых шкафов и серверных стоек для подачи охлажденного воздуха к силовым компонентам и электронике.
• Интенсивный обдув радиаторов, теплообменников, конденсаторов и других элементов систем охлаждения.
• Подача свежего воздуха в технические помещения, операторские кабины и закрытые рабочие зоны.
• Локальное охлаждение промышленного оборудования, станков, двигателей и других нагревающихся узлов.
• Вентиляция сушильных камер и технологических установок.
• Создание избыточного давления в чистых помещениях или зонах, защищенных от пыли.
• Организация направленного воздушного потока для комфортного охлаждения рабочих мест в производственных цехах.
