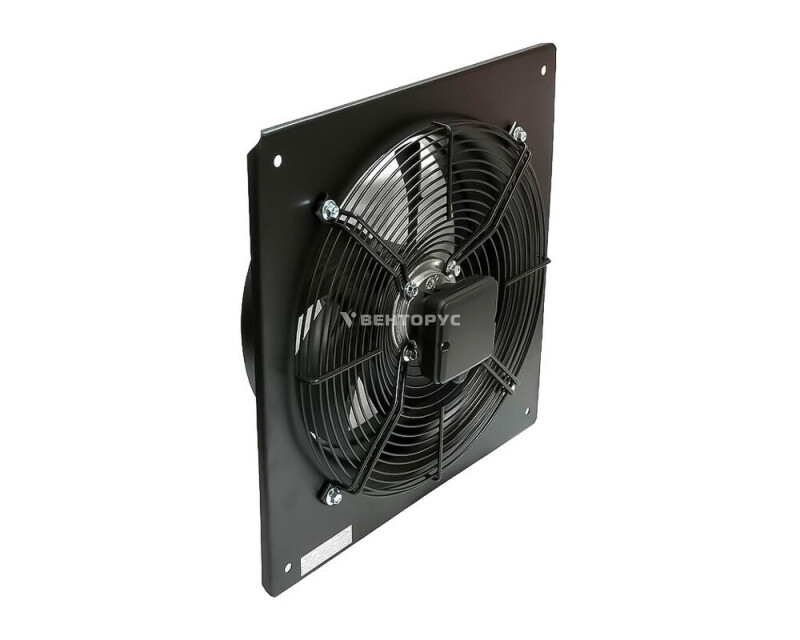

Вентилятор осевой Ровен YWF ZF с настенной панелью

Осевой вентилятор РОВЕН серии YWF ZF представляет собой компактное и малошумное оборудование, специально разработанное для быстрого и надежного монтажа непосредственно в стеновые проемы или на несущие конструкции. Наличие встроенной настенной панели делает эту модель идеальным решением для организации приточной или вытяжной вентиляции в помещениях, где требуется простая интеграция вентилятора без необходимости сложных монтажных работ. Оборудование широко применяется для отвода избыточного тепла, обдува технологических установок и обеспечения воздухообмена в производственных, складских и технических помещениях.

Конструктивные особенности и материалы

• Электродвигатель с внешним ротором: обеспечивает компактность конструкции, высокий КПД, низкий уровень вибраций и долговечность работы. Такая компоновка также улучшает охлаждение двигателя потоком перемещаемого воздуха.
• Рабочее колесо: оснащено серповидными лопастями, изготовленными из углеродистой стали с прочным лакокрасочным покрытием. Оптимальная геометрия лопастей гарантирует высокую аэродинамическую эффективность и низкий уровень шума.
• Динамическая балансировка: крыльчатка проходит тщательную балансировку в двух плоскостях, что сводит к минимуму уровень шума и вибрации при эксплуатации, обеспечивая плавную и тихую работу.
• Настенная панель (ZF): ключевое отличие от фланцевой модели ZT. Встроенная монтажная панель с отверстиями для крепления позволяет быстро и надежно установить вентилятор непосредственно в стеновой проем или на плоскую поверхность без необходимости дополнительных переходников или фланцевых соединений.
• Защитная решетка: с обеих сторон вентилятора установлены прочные защитные решетки, предотвращающие случайный контакт с вращающимися лопастями и попадание посторонних предметов в рабочую зону.
• Универсальность монтажа: конструкция позволяет производить установку агрегата в любом пространственном положении (горизонтально, вертикально или под углом) без потери рабочих характеристик.

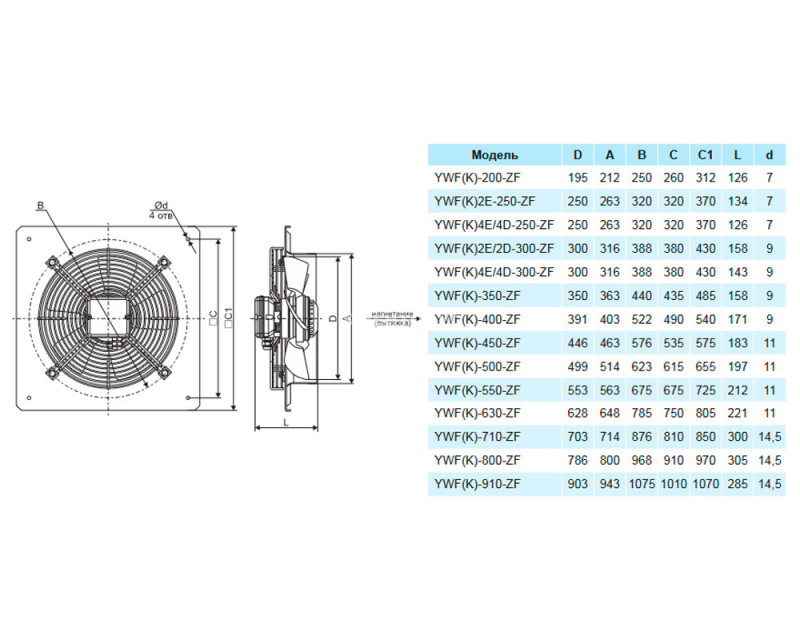

Технические характеристики

• Ресурс работы: не менее 40 000 часов непрерывной эксплуатации, что подтверждает высокую надежность и качество компонентов.
• Степень защиты электродвигателя: IP 54 (полная защита от пыли и надежная защита от брызг воды, падающих под любым углом).
• Защита двигателя: встроенная биметаллическая защита, автоматически отключающая питание при критическом перегреве обмоток, предотвращая выход оборудования из строя при перегрузках или заклинивании.
• Температура перемещаемого воздуха: от -25 °C до +40 °C.

Направление потока воздуха

Вентиляторы серии YWF поддерживают реверсивную работу в зависимости от схемы подключения, что позволяет гибко настраивать режим работы:

• Против часовой стрелки (если смотреть на ротор): режим всасывания — воздух поступает через защитную решетку со стороны ротора и выбрасывается в противоположном направлении.
• По часовой стрелке: режим нагнетания — воздух засасывается с противоположной стороны и выбрасывается через сторону ротора.

Переключение направления осуществляется изменением полярности подключения электродвигателя (для однофазных моделей) или переподключением фаз (для трехфазных моделей).

Ключевые преимущества

• Малошумная работа: серповидные лопасти и двухплоскостная балансировка обеспечивают тихую работу, что критически важно для объектов с повышенными требованиями к акустическому комфорту.
• Быстрый и простой монтаж: встроенная настенная панель с готовыми отверстиями для крепления позволяет установить вентилятор за считанные минуты без сложных подготовительных работ.
• Надежность и долговечность: ресурс свыше 40 000 часов, лакокрасочное покрытие лопастей и биметаллическая защита двигателя гарантируют стабильную работу в сложных условиях.
• Универсальность: возможность установки в любом положении и реверсивный режим работы делают вентилятор гибким инструментом для решения различных инженерных задач.
• Компактность: продуманная конструкция позволяет интегрировать вентилятор в стесненные условия и монтировать непосредственно в стеновые проемы.

Область применения

Вентиляторы РОВЕН YWF ZF оптимальны для использования в следующих системах:

• отвод избыточного тепла от промышленного оборудования, станков и серверных шкафов;
• интенсивный обдув радиаторов, теплообменников, конденсаторов и других технологических узлов;
• приточная или вытяжная вентиляция через стеновые проемы в производственных цехах, складах и мастерских;
• вентиляция электрощитовых и технических помещений;
• системы охлаждения в холодильном оборудовании и климатических установках;
• локальная вентиляция рабочих зон и постов.

• Проверка направления вращения: перед окончательной фиксацией вентилятора в проеме рекомендуется кратковременно включить его для проверки соответствия направления воздушного потока (всасывание или нагнетание) проектным требованиям.
• Крепление: при монтаже в стеновой проем необходимо обеспечить надежное крепление настенной панели к несущей конструкции, используя виброизолирующие прокладки для предотвращения передачи структурного шума на стены.
• Зазоры: для обеспечения заявленной производительности и минимального уровня шума рекомендуется соблюдать минимальные расстояния от защитных решеток до препятствий (стен, стенок шкафа) не менее 100–150 мм, чтобы избежать аэродинамических потерь.
• Защита от попадания предметов: если вентилятор устанавливается в зоне доступа людей или животных, рекомендуется дополнительно смонтировать защитные решетки (если они не предусмотрены конструкцией проема).
• Техническое обслуживание: периодически (не реже 1 раза в год) следует очищать лопасти крыльчатки от накопившейся пыли и загрязнений для сохранения аэродинамических характеристик и предотвращения дисбаланса.

Условия эксплуатации

Для обеспечения заявленного срока службы и безопасной работы оборудования необходимо строго соблюдать следующие требования:

• Взрывобезопасность: категорически не допускается использование вентилятора во взрывоопасных зонах или для перемещения взрывоопасных газовых смесей (оборудование не имеет сертификата взрывозащиты).
• Механические примеси: запрещена транспортировка сред, содержащих липкие вещества, волокнистые материалы или высокую концентрацию абразивной пыли, так как это приведет к нарушению балансировки крыльчатки, вибрации и выходу двигателя из строя.
• Температурный режим: температура перемещаемого воздуха не должна выходить за пределы диапазона от -25 °C до +40 °C.
• Химическая агрессивность: перемещаемая среда не должна содержать паров и газов, агрессивность которых к металлам и лакокрасочным покрытиям превышает агрессивность обычного атмосферного воздуха.
