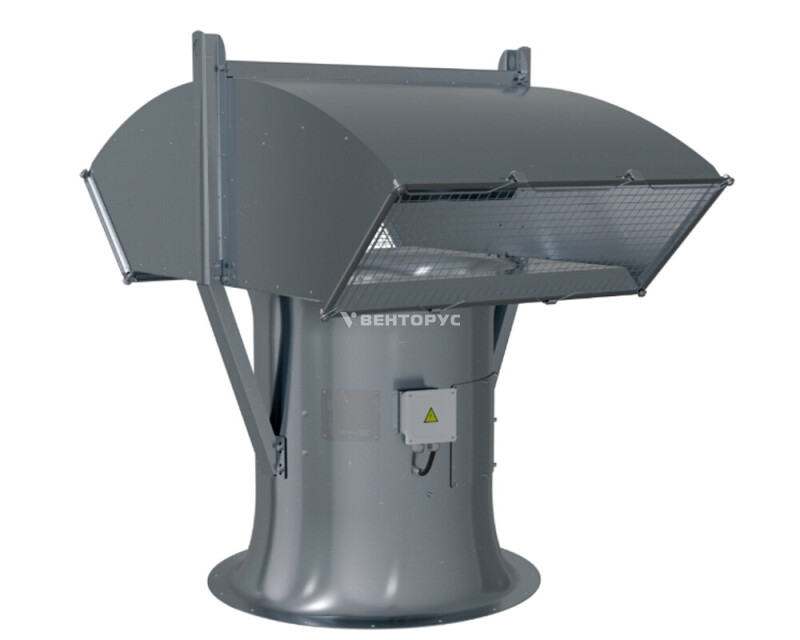

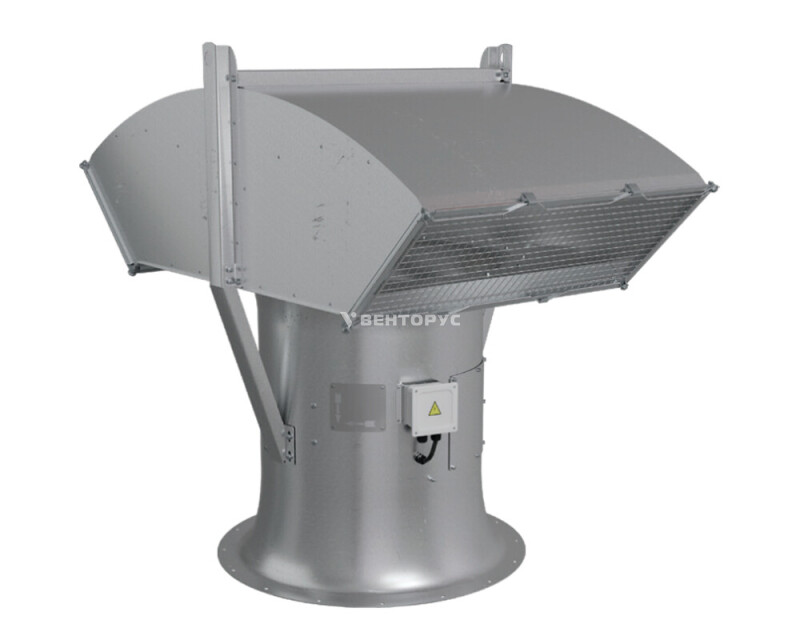

Вентилятор крышный осевой подпора Ровен ВОП-30

Вентилятор ВОП-30 представляет собой специализированное крышное оборудование осевого типа, выпускаемое в общепромышленном исполнении. Его главная задача — создание избыточного давления (подпора) воздуха в системах противопожарной защиты зданий. Вентилятор применяется для подачи свежего воздуха в:

• шахты лифтов;
• лестничные клетки;
• тамбур-шлюзы;
• другие обслуживаемые помещения и эвакуационные пути.

Благодаря созданию избыточного давления, оборудование эффективно предотвращает проникновение дыма и продуктов горения на пути эвакуации людей, обеспечивая безопасный выход из здания при пожаре.

Конструктивные особенности и материалы

• Корпус с диффузором: изготовлен из оцинкованной стали и оснащён специальным диффузором, который существенно повышает аэродинамические характеристики вентилятора, снижая потери давления и увеличивая эффективность подачи воздуха.
• Защитный зонт особой формы: верхняя часть вентилятора закрыта защитным зонтом специальной аэродинамической конфигурации. Он надёжно предохраняет вентиляционный канал от попадания атмосферных осадков (дождя, снега) и одновременно обеспечивает оптимальный забор воздуха без создания сопротивления потоку.
• Рабочее колесо: осевая крыльчатка с лопатками, изготовленными из усиленного стекловолокном полиамида. Этот современный композитный материал сочетает в себе высокую механическую прочность, коррозионную стойкость, малый вес и способность сохранять геометрию лопаток при длительной эксплуатации.
• Тип вентилятора: осевой, одностороннего всасывания, специально оптимизированный для задач подпора воздуха.

Двигатель и электропитание

• Тип привода: надёжный трёхфазный асинхронный электродвигатель общепромышленного исполнения, адаптированный для длительной непрерывной работы в составе систем противопожарной защиты.
• Степень защиты: не ниже IP 54, что обеспечивает полную изоляцию электрических компонентов от пыли и надёжную защиту от брызг воды, падающих под любым углом.
• Напряжение питания: 380 В, трёхфазный ток.

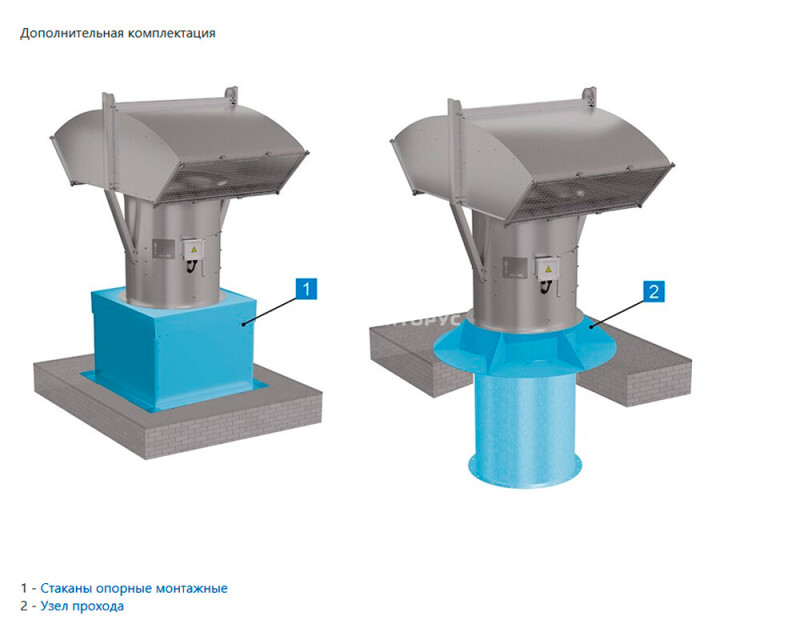

Вентилятор ВОП-30 монтируется исключительно в вертикальном положении непосредственно на кровле здания. Для обеспечения герметичного, виброизолированного и конструктивно правильного примыкания используются:

• специализированные монтажные стаканы типа СОМ;
• или стандартные узлы прохода УПМ.

Использование сертифицированных монтажных элементов гарантирует соосность вентиляционного канала, надёжную фиксацию агрегата при сильных ветровых нагрузках и сохранение целостности кровельного покрытия.

Условия эксплуатации

• Климатическое исполнение: У1 (по ГОСТ 15150-69), предполагающее круглосуточную эксплуатацию на открытом воздухе под воздействием всех атмосферных факторов (осадки, ветер, солнечная радиация, перепады температур).
• Исполнение: общепромышленное (О).
• Температура окружающей среды: от -45°C до +40°C.
• Температура перемещаемой среды: от -45°C до +40°C.

Строгие ограничения по перемещаемой среде

Для обеспечения безопасной и долговечной эксплуатации вентилятора необходимо строго соблюдать следующие технические требования к рабочей среде:

• Категорически не допускается перемещение взрывоопасных газовых смесей (оборудование не имеет сертификата взрывозащиты).
• Запрещена транспортировка сред, содержащих липкие вещества, волокнистые материалы или абразивную пыль в концентрации более 100 мг/м³, так как это приведёт к налипанию на лопатки, нарушению балансировки рабочего колеса и разрушению подшипников двигателя.
• Перемещаемая среда не должна содержать паров и газов, агрессивность которых по отношению к металлам, защитным покрытиям и электрической изоляции превышает агрессивность обычного атмосферного воздуха.

Важные монтажные и эксплуатационные рекомендации

• Интеграция с автоматикой: вентилятор должен быть подключён к системе пожарной сигнализации и автоматики подпора воздуха, обеспечивающей его гарантированный автоматический запуск при срабатывании датчиков дыма или тепла.
• Огнезащита кровли: при установке вентилятора на высоте менее 2-х метров от уровня кровли необходимо предусматривать огнезащитное покрытие кровельного материала в зоне монтажа.
• Дренаж: для предотвращения протекания конденсата и атмосферных осадков в вентиляционный канал рекомендуется установка дренажного поддона.
