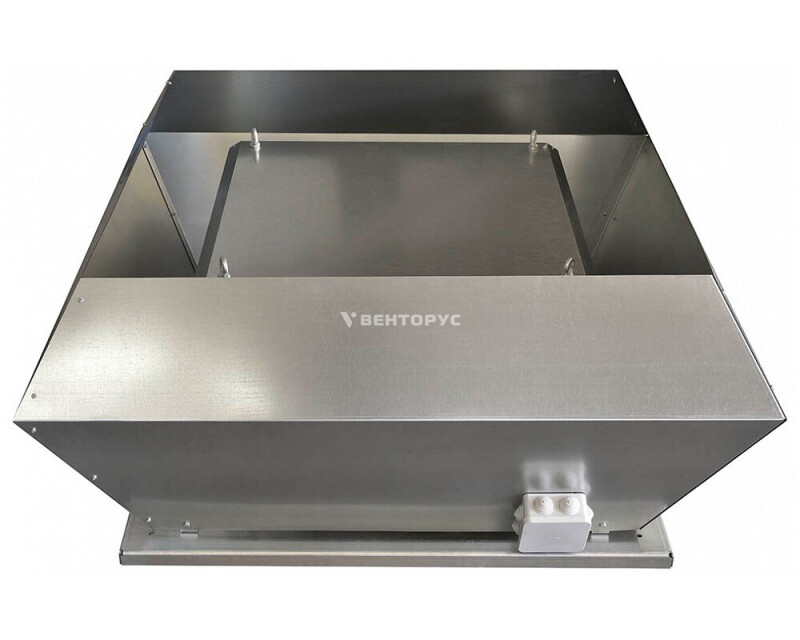

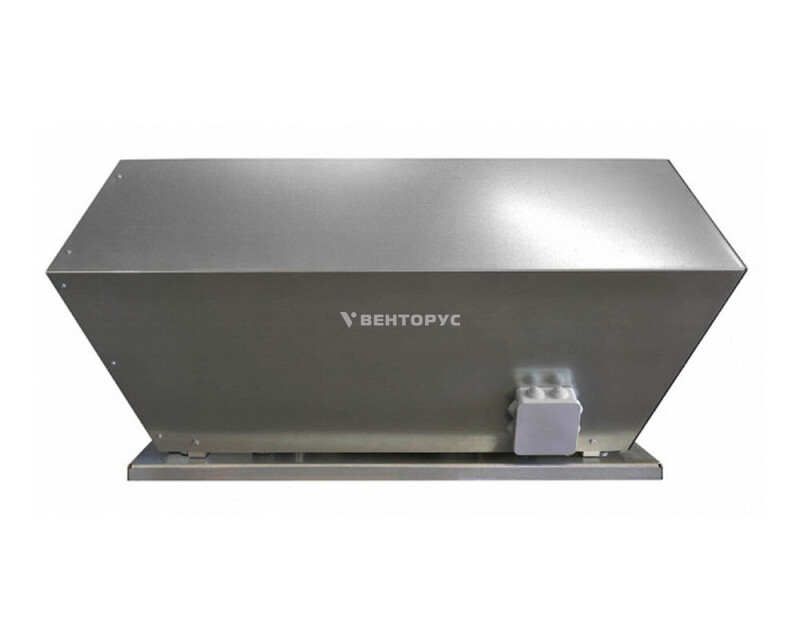

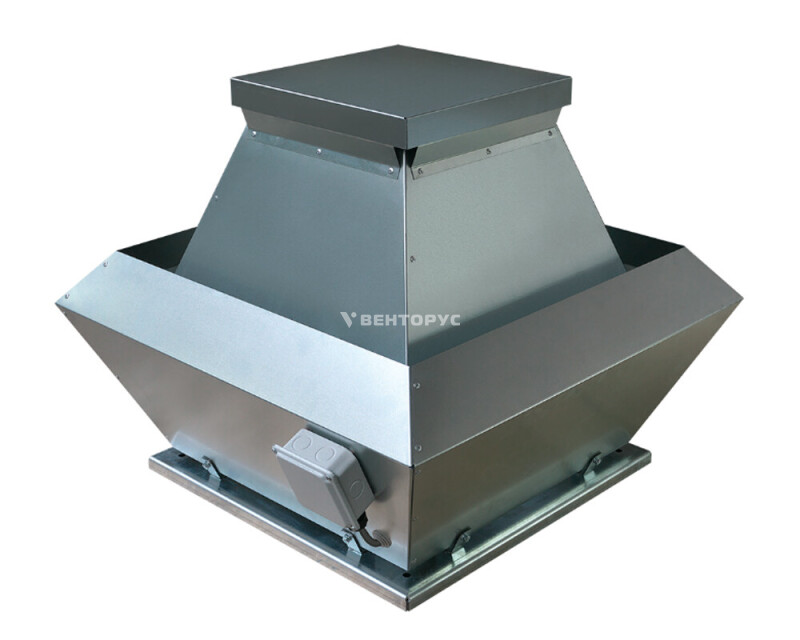

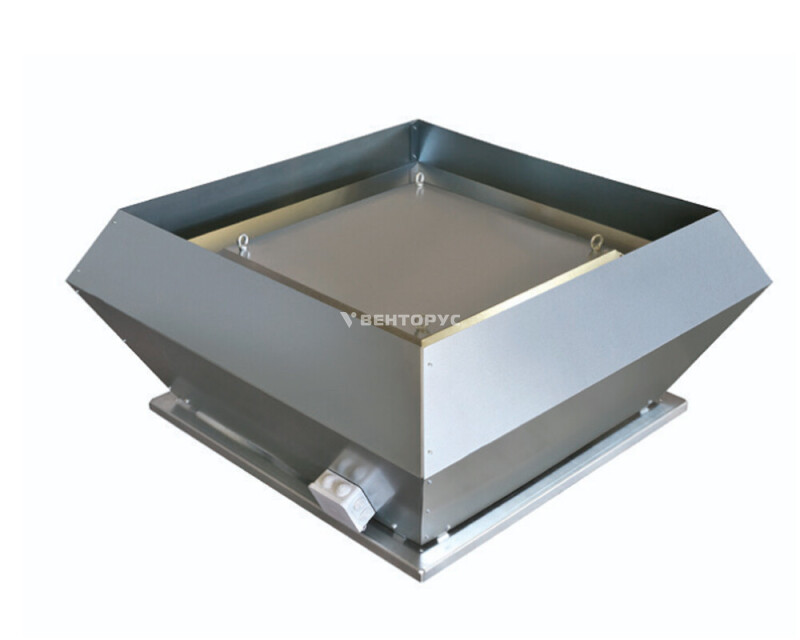

Вентилятор крышный Ровен ВКРФ-М

Вентилятор ВКРФ-М представляет собой крышной радиальный агрегат общепромышленного исполнения, предназначенный для организации эффективной вытяжной вентиляции в производственных, общественных и жилых зданиях. Ключевая особенность модели — вертикальный выход воздушного потока вверх, что обеспечивает оптимальное рассеивание отработанного воздуха в атмосфере. Оборудование может эксплуатироваться как в системах с разветвлённой сетью воздуховодов, так и при прямом подключении к вытяжной шахте.

Конструктивные особенности и материалы

• Корпус: изготовлен из оцинкованной стали, что обеспечивает высокую механическую прочность, устойчивость к деформациям и надёжную защиту от атмосферной коррозии при длительной эксплуатации на открытом воздухе.
• Рабочее колесо: оснащено лопатками, загнутыми назад. Такая аэродинамическая геометрия гарантирует стабильную работу, высокую эффективность перемещения газопаровоздушных смесей и снижение уровня шума.
• Направление выброса: вертикальное (вверх), что минимизирует риск рециркуляции отработанного воздуха обратно в здание или в зоны забора свежего воздуха.

Варианты комплектации и привод

Вентилятор выпускается в нескольких модификациях, что позволяет гибко подобрать оборудование под конкретные требования системы:

• Комплектация с однофазным мотор-колесом «GH»: компактное решение для объектов с однофазной сетью электропитания. Рабочее колесо установлено непосредственно на внешнем роторе двигателя.
• Комплектация с трёхфазным электродвигателем и рабочим колесом «РН» или «РЦ»: более мощное решение для промышленных объектов с повышенной производительностью. Колёса типа РН и РЦ обеспечивают различные аэродинамические характеристики в зависимости от задач системы.

Степень защиты электродвигателя: не ниже IP 54, что обеспечивает полную изоляцию электрических компонентов от пыли и надёжную защиту от брызг воды, падающих под любым углом.

Монтаж

Вентилятор ВКРФ-М монтируется исключительно в вертикальном положении на специализированные монтажные стаканы типа СОМ-ВКРФ-М. Использование фирменных стаканов обеспечивает герметичное примыкание к кровле, надёжную фиксацию агрегата и правильную ориентацию оси вращения.

Условия эксплуатации

• Климатическое исполнение: У1 (по ГОСТ 15150-69), что предполагает круглосуточную эксплуатацию на открытом воздухе с воздействием всех атмосферных факторов (осадки, ветер, солнечная радиация).
• Температура окружающей среды: от -45°C до +40°C.
• Исполнение: общепромышленное (О).
• Температура перемещаемой среды (в зависимости от комплектации):
  • Для комплектации с мотор-колесом «GH»: от -25°C до +50°C.
  • Для комплектации с рабочим колесом «РН» или «РЦ»: от -45°C до +80°C.

Ограничения по перемещаемой среде

Для обеспечения безопасной и долговечной эксплуатации вентилятора необходимо строго соблюдать следующие технические требования к рабочей среде:

• Категорически не допускается перемещение взрывоопасных, липких веществ и волокнистых материалов.
• Концентрация пыли и других твёрдых примесей в воздухе не должна превышать 100 мг/м³.
• Запрещена транспортировка паров и газов, агрессивность которых по отношению к металлам, защитным покрытиям и электрической изоляции превышает агрессивность обычного атмосферного воздуха.

Важные монтажные требования

• Монтаж разрешён только на стаканы СОМ-ВКРФ-М. Использование несоответствующих монтажных элементов может привести к нарушению герметичности, вибрациям и преждевременному выходу оборудования из строя.
• При установке вентилятора на высоте менее 2-х метров от уровня кровли необходимо предусматривать огнезащитное покрытие кровельного материала в зоне монтажа.
• Для предотвращения протекания атмосферных осадков и конденсата рекомендуется установка дренажного поддона.
