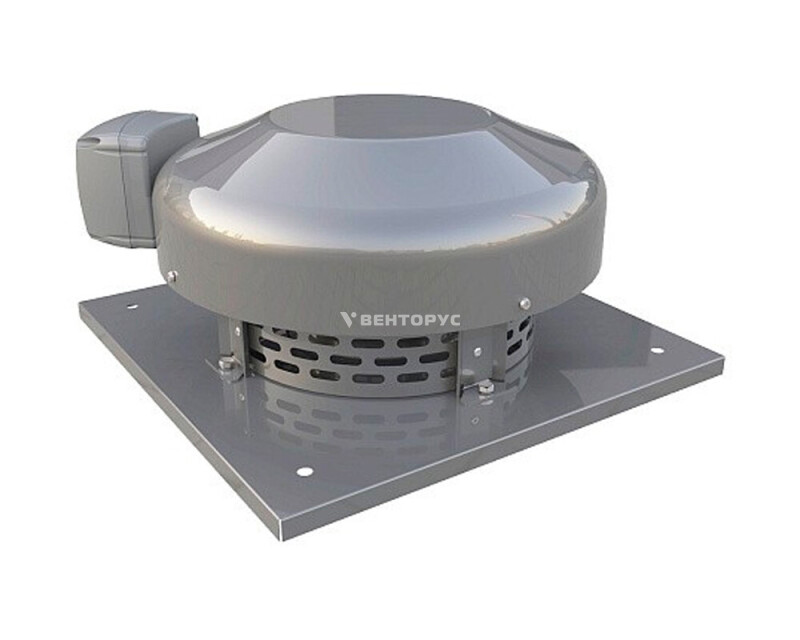

Вентилятор крышный Ровен ERF

Крышный вентилятор ERF применяется для вытяжки воздуха и невзрывоопасных газовоздушных смесей из помещений различного назначения. Конструкция обеспечивает горизонтальный выброс обработанного воздуха, что предотвращает его обратное попадание в здание, на кровлю или в зоны водозабора систем кондиционирования.

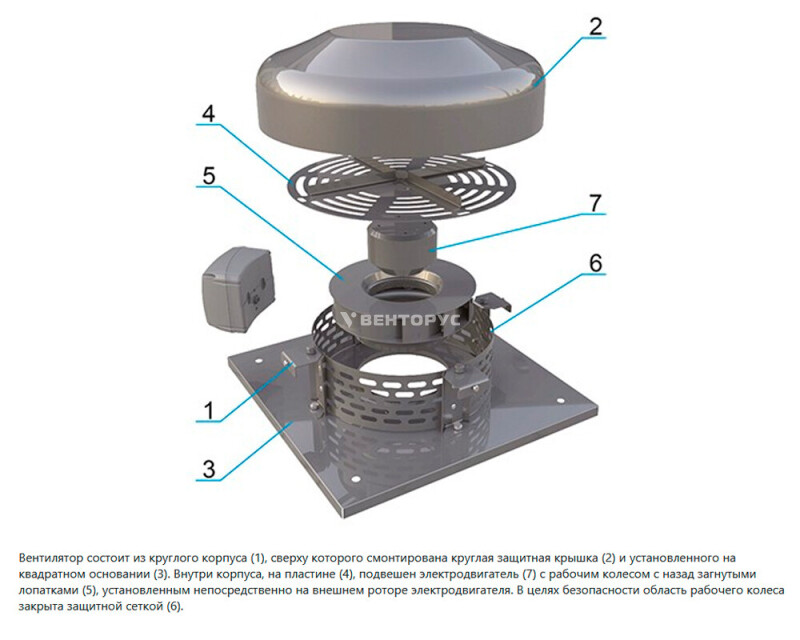

Конструктивные особенности

• Корпус: выполнен в виде цилиндра из оцинкованной стали с нанесенным долговечным полимерным покрытием (стандартный цвет RAL 7037), что обеспечивает высокую устойчивость к атмосферным воздействиям и коррозии.
• Защита от осадков: сверху корпуса установлена круглая защитная крышка (зонтик), надежно предотвращающая попадание дождя и снега внутрь вентиляционного канала.
• Аэродинамический узел: внутри корпуса на монтажной пластине подвешен электродвигатель с рабочим колесом, лопатки которого загнуты назад. Колесо установлено непосредственно на внешнем роторе двигателя (прямой привод), что исключает потери на передачу и снижает уровень вибраций.
• Безопасность: область рабочего колеса полностью закрыта прочной защитной сеткой, исключающей случайный контакт с вращающимися частями при обслуживании или попадании посторонних крупных предметов.
• Основание: квадратная монтажная база, обеспечивающая устойчивую и герметичную фиксацию агрегата на кровле.

Двигатель и электрические характеристики

• Тип привода: асинхронный однофазный электродвигатель с внешним ротором, оснащенный якорем с высоким омическим сопротивлением для стабильного пуска и работы.
• Класс изоляции: F, что гарантирует сохранение диэлектрических свойств обмоток при длительном нагреве в условиях летней эксплуатации на солнце.
• Степень защиты: IP 54, обеспечивающая полную защиту от проникновения пыли и надежную изоляцию от брызг воды, падающих под любым углом.

Монтаж и условия эксплуатации

• Способ установки: вентилятор монтируется исключительно в горизонтальном положении на крышах любого типа. Ось вращения электродвигателя при этом располагается строго вертикально.
• База монтажа: агрегат устанавливается на подготовленное основание, непосредственно на вентиляционную шахту (воздуховод), выходящую на крышу, или на специальный монтажный стакан.
• Климатическое исполнение: У, 1-я категория размещения (по ГОСТ 15150), что предполагает круглосуточную наружную эксплуатацию в условиях умеренного климата.
• Температурный режим: температура окружающей среды и перемещаемого воздушного потока может составлять от -30°C до +60°C.

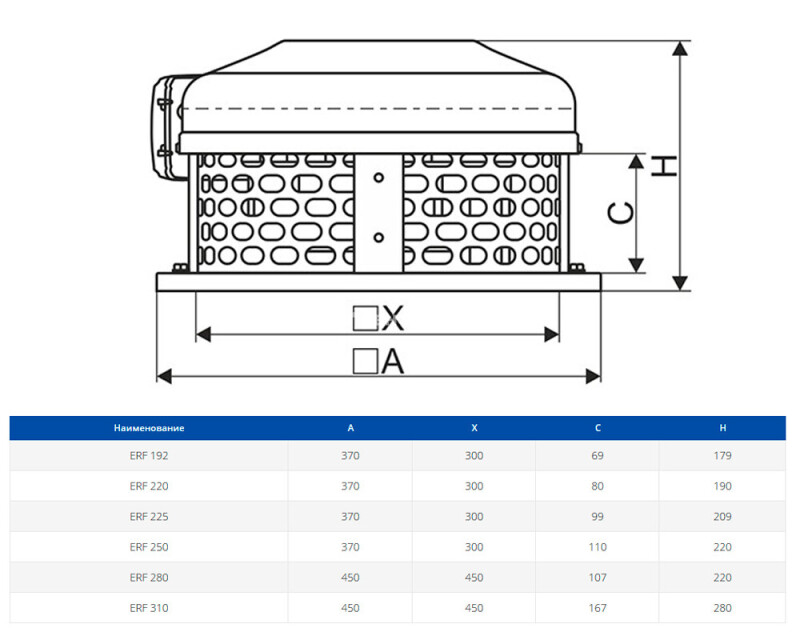

Габаритные параметры

• Диаметры рабочего колеса: Ø 192, 220, 225, 250, 280, 310 мм.
• Размеры присоединительных фланцев (А): 370 мм и 450 мм.

Важные ограничения по применению

Оборудование предназначено исключительно для перемещения невзрывоопасных смесей. Категорически запрещено использовать данный вентилятор для вытяжки агрессивных химических паров, взрывоопасных газов, а также сред с температурой, превышающей +60°C, или содержащих большое количество липких и волокнистых загрязнений, способных нарушить балансировку рабочего колеса.
