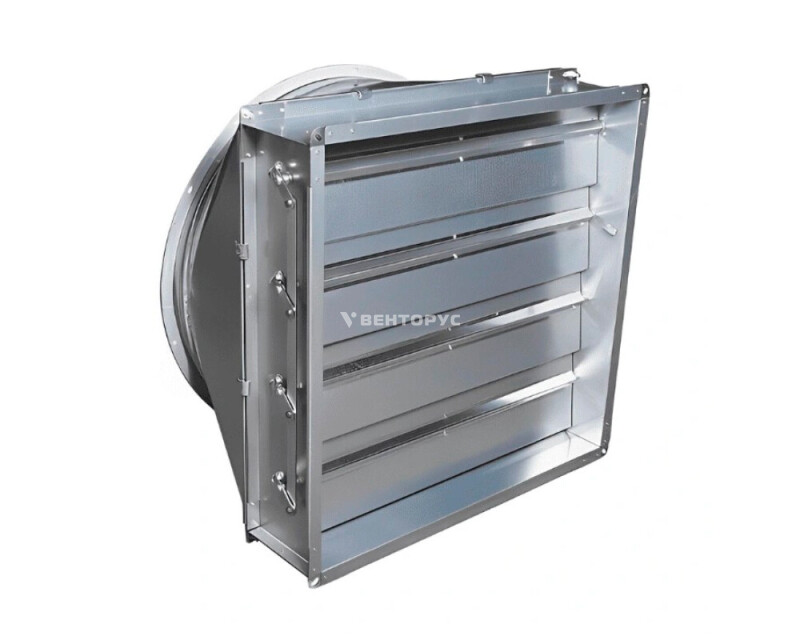

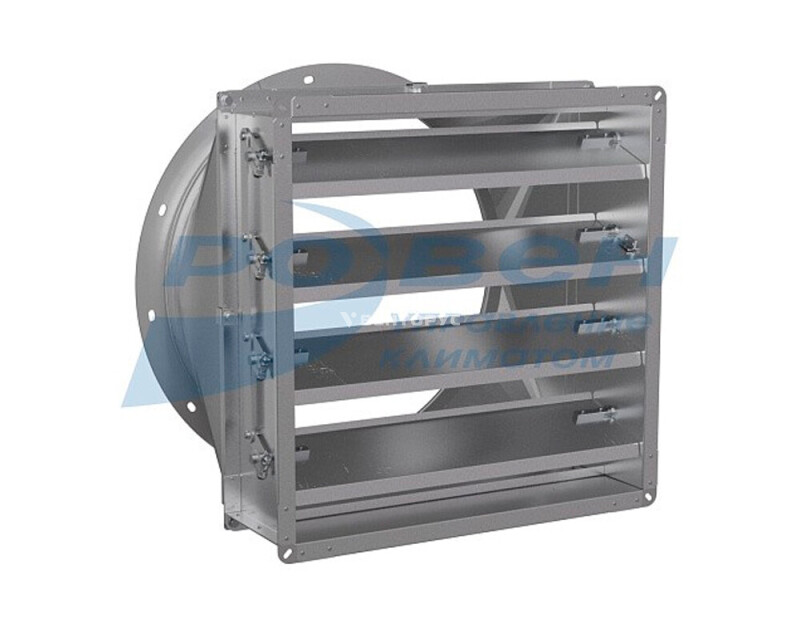

Клапан Ровен КЛ-РОСА

Лепестковый клапан КЛ-РОСА представляет собой пассивное запорное устройство (обратный клапан), предназначенное для установки на нагнетательной стороне осевых вентиляторов. Его главная задача — предотвращение обратного тока воздуха, попадания холодных воздушных масс, сквозняков и атмосферных осадков (дождя, снега) в производственные или вентилируемые помещения через воздуховоды после отключения вентиляционного оборудования.

Конструктивные особенности и материалы

• Материал изготовления: корпус и подвижные элементы выполнены из высококачественной оцинкованной стали, что обеспечивает надежную защиту от коррозии и долговечность при эксплуатации в условиях умеренного климата.
• Лепестковая система: запорный орган состоит из нескольких легких лепестков (створок), шарнирно закрепленных внутри корпуса.
• Смещенная ось вращения: ключевая конструктивная особенность — оси крепления лепестков смещены относительно их геометрической оси симметрии. Это создает естественный восстанавливающий момент (под действием силы тяжести), который гарантирует надежное и плотное закрытие клапана при отсутствии воздушного потока.
• Отсутствие внешних приводов: клапан работает полностью автоматически, реагируя исключительно на изменение динамического давления в системе, что исключает необходимость в электропитании или сложном обслуживании.

Принцип работы

• Режим вентиляции (вентилятор включен): при запуске вентилятора создаваемый им поток воздуха оказывает давление на лепестки. При достижении необходимого минимального динамического напора (30–40 Па) лепестки преодолевают силу тяжести и отклоняются, открывая проходное сечение клапана для свободного прохождения воздуха.
• Режим простоя (вентилятор выключен): при остановке вентилятора динамический напор падает до нуля. Благодаря смещенной оси вращения, лепестки под собственным весом возвращаются в исходное закрытое положение, герметично перекрывая сечение клапана и блокируя обратный поток воздуха и осадков.

Технические характеристики

• Тип устройства: обратный лепестковый клапан гравитационного действия.
• Минимальный динамический напор для открытия: 30–40 Па.
• Материал: оцинкованная сталь.
• Климатическое исполнение: умеренный климат (У), категория размещения 2 по ГОСТ 15150 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности несущественно отличаются от условий на открытом воздухе).
