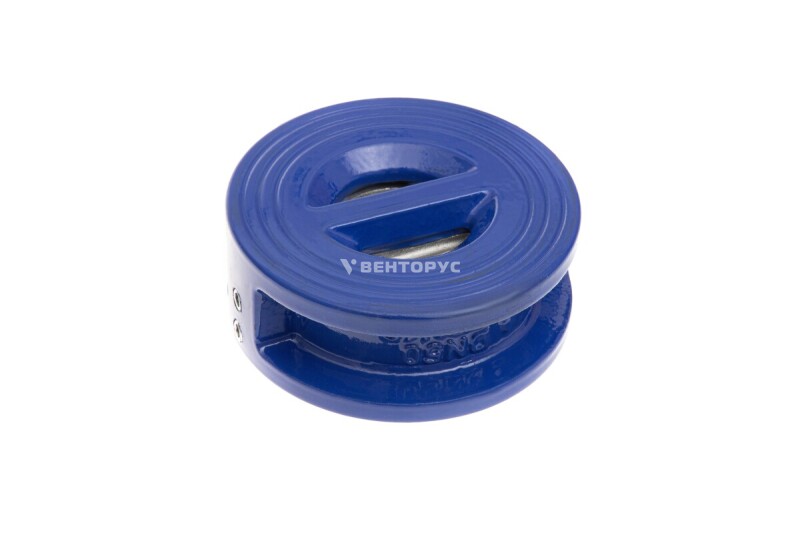

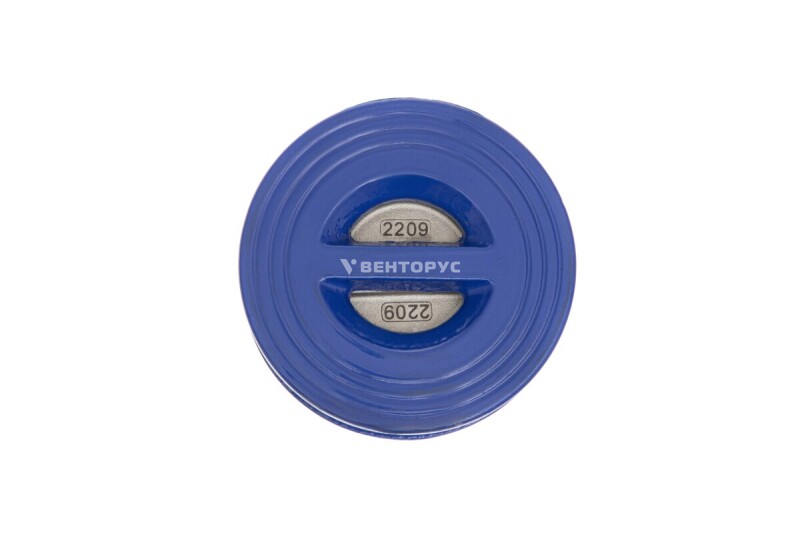

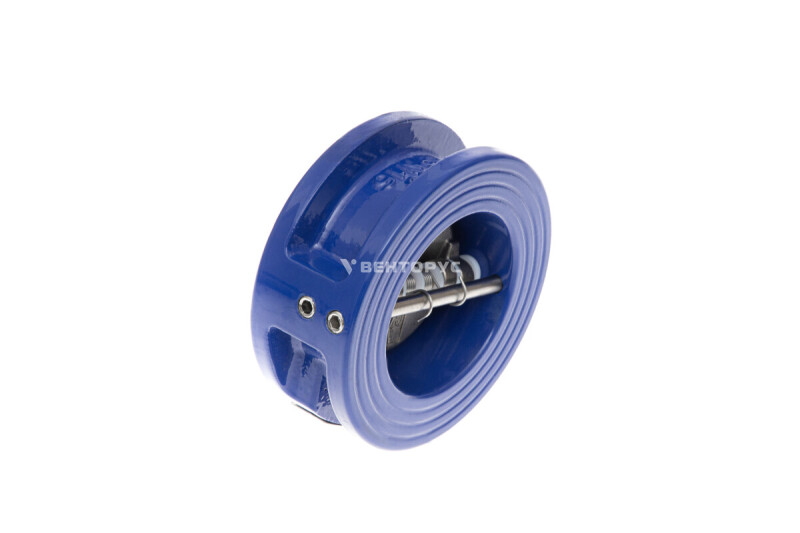

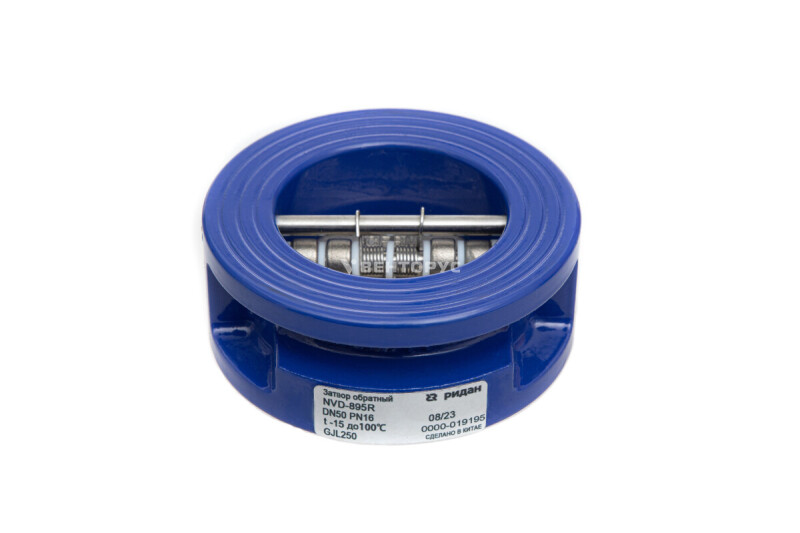

Затвор обратный межфланцевый Ридан NVD-895R чугун

Межфланцевый обратный затвор Ридан NVD-895R с пружинным пластинчатым механизмом предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводных системах. Корпус изделия выполнен из чугуна.

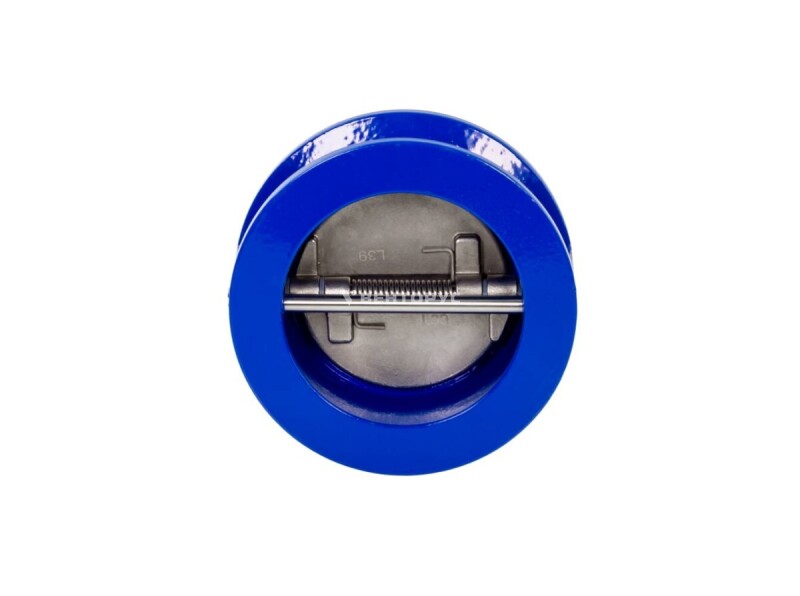

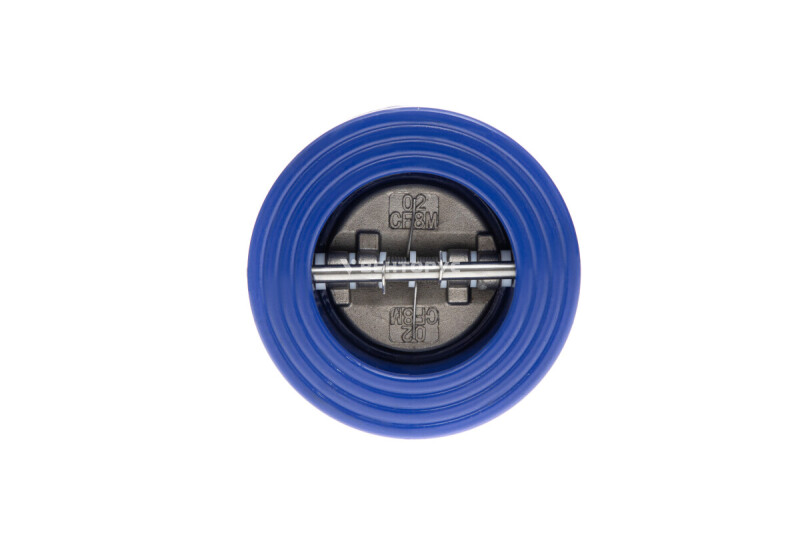

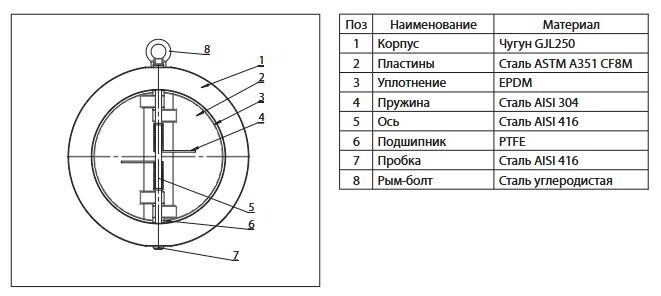

Запорный элемент состоит из двух пластин, которые прижимаются к мягкому седлу под действием возвратной пружины и давления обратного потока, обеспечивая герметичное перекрытие. Открытие затвора происходит за счет перепада давления в прямом направлении, который поворачивает пластины и сжимает пружину.

Применение

Изделие применяется в системах холодного и горячего водоснабжения, теплоснабжения, а также на промышленных объектах. Рабочая среда: вода и водные растворы гликолей концентрацией до 50 %. Рабочая температура среды составляет от –15 до +100 °С, температура окружающей среды — от –20 до +70 °С. Допускается монтаж на горизонтальных трубопроводах, а также на вертикальных (при условии направления потока рабочей среды снизу вверх). Важно: затвор обратный не является средством обеспечения пожарной безопасности.

Преимущества

• класс герметичности затвора «А» по ГОСТ 9544 (при давлении противотока 0,1 бар);
• пластинчатая конструкция с мягким седлом, исключающая возникновение гидравлических ударов и обеспечивающая бесшумную работу;
• низкое гидравлическое сопротивление, минимизирующее потери напора в системе;
• компактное межфланцевое исполнение, снижающее вес, габариты и нагрузку на фланцевые соединения трубопровода;
• универсальность монтажа: возможность установки в горизонтальном или вертикальном положении.
