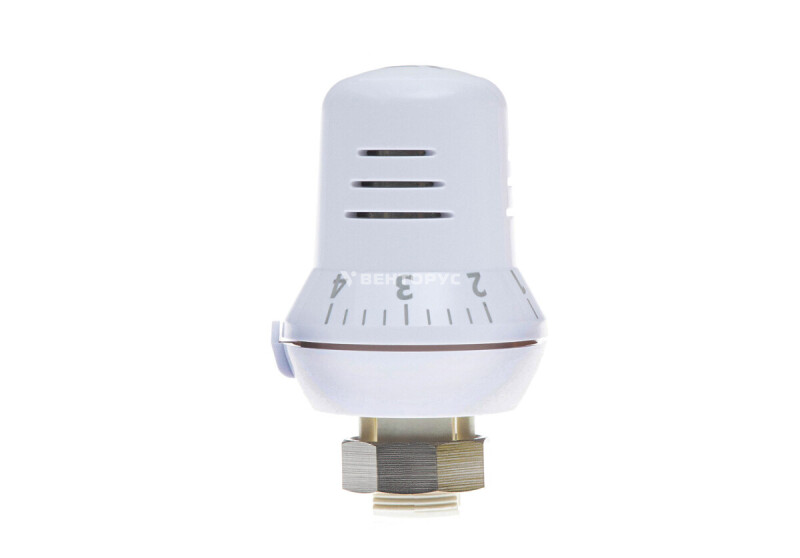

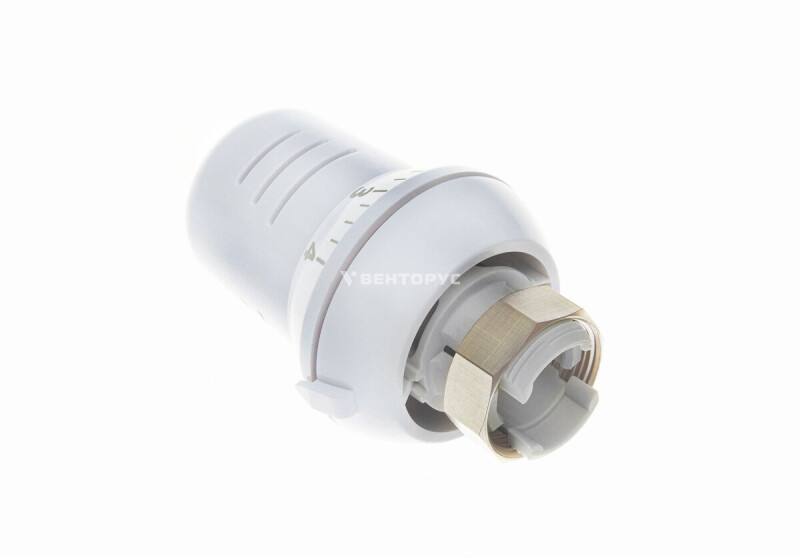

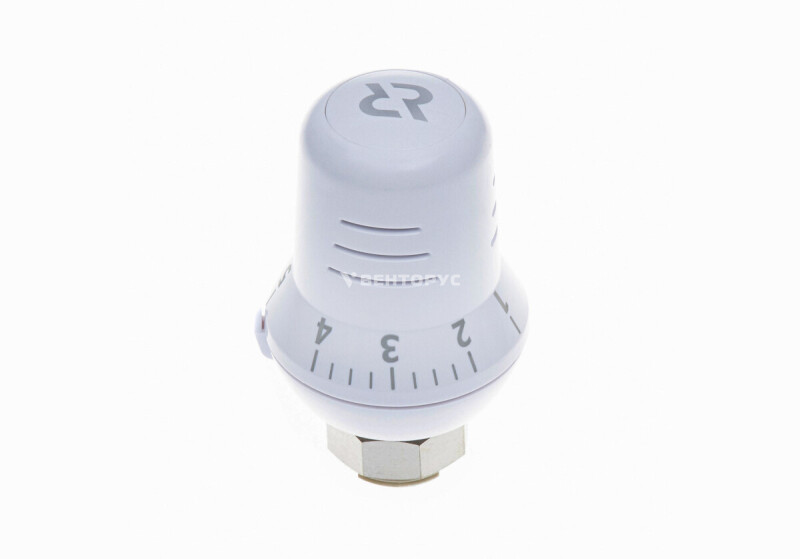

Термостатический элемент Ридан TR 70

Термостатический элемент Ридан TR 70 со встроенным температурным датчиком предназначен для комплектации радиаторных терморегуляторов. Устройство представляет собой пропорциональный регулятор температуры воздуха прямого действия.

Основной элемент — сильфон, заполненный термочувствительной жидкостью. При повышении температуры воздуха вокруг датчика жидкость расширяется, давление в сильфоне растет, он увеличивается в объеме и перемещает шток, прикрывая клапан. При понижении температуры жидкость сжимается, давление падает, шток перемещается в сторону открытия клапана до восстановления равновесия системы. Для исключения влияния теплого воздуха от греющего патрубка термоэлементы устанавливаются в горизонтальном положении.

Применение

Элемент используется для автоматического регулирования и поддержания температуры в системах водяного отопления жилых, общественных и промышленных зданий. Изделие совместимо с регулирующими клапанами с предварительной настройкой пропускной способности TR-N для двухтрубных систем и TR-G для однотрубных систем отопления. Монтаж осуществляется на клапаны с креплением RA и М30×1,5.

Преимущества

• отклонение поддерживаемой температуры менее 1 °C вне зависимости от перепада давления на клапане, статического давления и температуры теплоносителя в соответствии с ГОСТ 30815-2019;
• снижение теплового потока отопительных приборов при наличии бытовых теплопоступлений;
• совместимость с клапанами различных производителей с креплениями RA и М30×1,5;
• возможность применения выносного датчика для установки за защитными экранами или плотными шторами.
