Совмещенная квартирная станция Ридан ШКСОВ-1Р для систем отопления и водоснабжения

Совмещенная квартирная станция (квартирный тепловой пункт) Ридан ШКСОВ-1Р выполняет присоединительную, измерительную и регулирующую функции. Изделие предназначено для подключения разводки систем отопления и горячего и холодного водоснабжения квартиры к домовым стоякам.

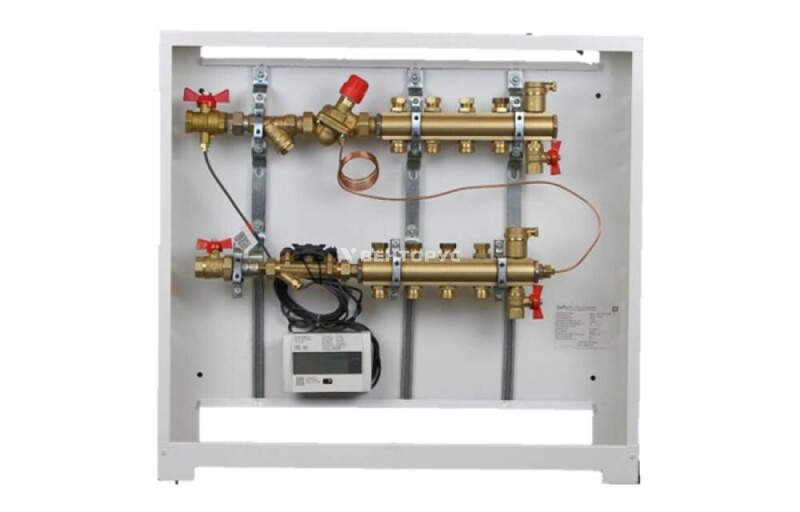

Настенный блок оборудован автоматическим регулятором перепада давления APT-R, терморегулирующим клапаном TR-G, регуляторами прямого действия «после себя» 7BIZ и запорными шаровыми кранами на вводе. Для учета ресурсов применяются теплосчетчик RUT-01 с коммуникационным модулем RS485 и монтажная вставка для водосчетчика. Гасители гидроударов защищают трубопроводы при быстром закрытии смесителей.

Применение

Оборудование монтируется на стену с правым или левым подключением к стоякам. К выходам станции подключается горизонтальная система отопления и водоснабжения помещения. Узел обеспечивает автоматическую балансировку отопления, поддерживает постоянный перепад давлений на вводе и защищает внутриквартирную арматуру от избыточного давления. Опционально предусмотрена организация циркуляции в системе горячего водоснабжения.

Преимущества

• Комплексный учет тепла и воды;
• Наличие теплосчетчика RUT-01 с интерфейсом RS485;
• Защита от гидравлических ударов и повышенного давления;
• Варианты правого и левого подключения к стоякам;
• Упрощение проектирования и наладки систем отопления и водоснабжения.
