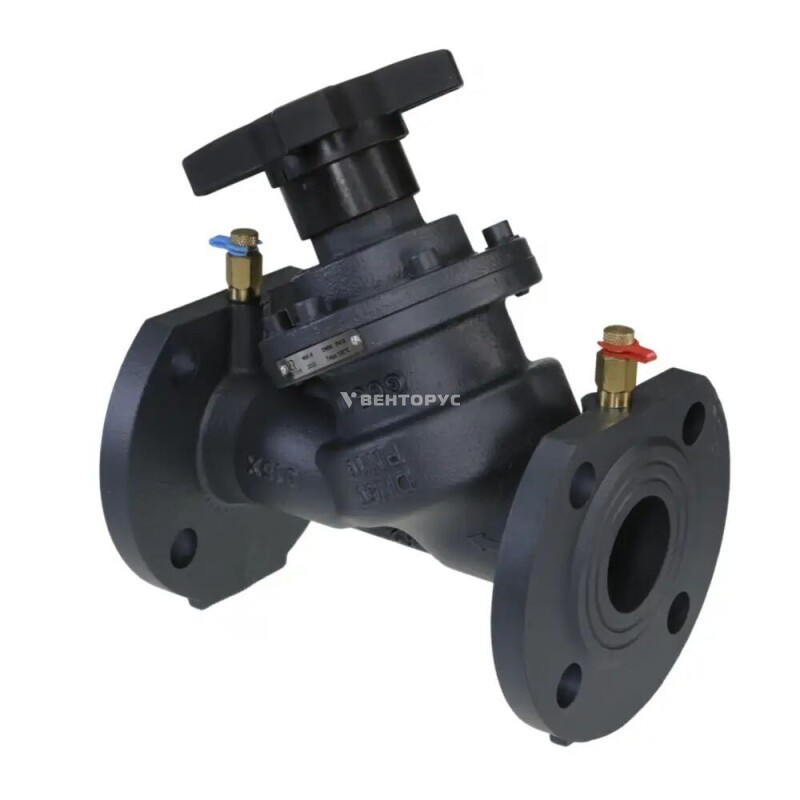

Ручной балансировочный клапан Ридан MNF-R2 PN16

Ручной балансировочный клапан модели MNF‑R2 от Ридан (PN16) представляет собой регулирующую арматуру для систем гидравлической балансировки. Изделие позволяет вручную настраивать пропускную способность и фиксировать выбранное положение, обеспечивая равномерное распределение потока теплоносителя по ветвям системы.

Клапан оснащён наглядным индикатором настройки, упрощающим точную регулировку, а также герметичным затвором, который при необходимости полностью перекрывает поток (может использоваться как запорный клапан). Для контроля давления и перепада предусмотрены игольчатые измерительные ниппели.

Диапазон номинальных диаметров – от 15 до 400 мм, что покрывает широкий спектр трубопроводов. Рабочая температура среды: от -10 °C до +130 °C (для исполнения PN16).

Применение

Клапан MNF‑R2 предназначен для гидравлической балансировки в системах тепло- и холодоснабжения. Он устанавливается как на подающем, так и на обратном трубопроводе для выравнивания расходов по параллельным контурам, устранения перетоков и обеспечения проектного теплоснабжения каждого потребителя. Основные области использования:

• системы отопления (стояки, горизонтальные ветви, тепловые пункты);
• системы холодоснабжения (чиллер‑фанкойл, центральные кондиционеры);
• промышленные тепловые сети внутри зданий.

Клапан также выполняет функцию запорного устройства – при необходимости полностью перекрывает поток для обслуживания или замены оборудования. Измерительные ниппели позволяют подключать манометры и измерять перепад давления, по которому рассчитывается фактический расход. Благодаря широкому диапазону диаметров (до DN400) клапан применим в крупных инженерных системах коммерческих и многоквартирных зданий.

Преимущества

Клапан MNF‑R2 имеет ряд преимуществ перед стандартными балансировочными вентилями и кранами:

• Совмещение функций балансировки и запорной арматуры – герметичный затвор позволяет полностью перекрыть поток, что избавляет от необходимости устанавливать отдельный запорный клапан перед балансировочным.
• Встроенные измерительные ниппели игольчатого типа – обеспечивают точный контроль давления без утечек и удобное подключение измерительного оборудования для настройки системы.
• Наглядный индикатор настройки – упрощает визуальный контроль положения штока и числа оборотов, снижая вероятность ошибок при ручной регулировке.
• Широкий диапазон типоразмеров (DN15–DN400) – позволяет унифицировать балансировочную арматуру в проектах любого масштаба, от небольших котельных до крупных тепловых пунктов.
• Высокая рабочая температура (до +130 °C для PN16) – подходит для большинства систем отопления и ГВС, включая высокотемпературные теплоносители.
• Возможность установки на подающем и обратном трубопроводе – универсальность монтажа без ограничений по направлению потока (при соблюдении правил).
