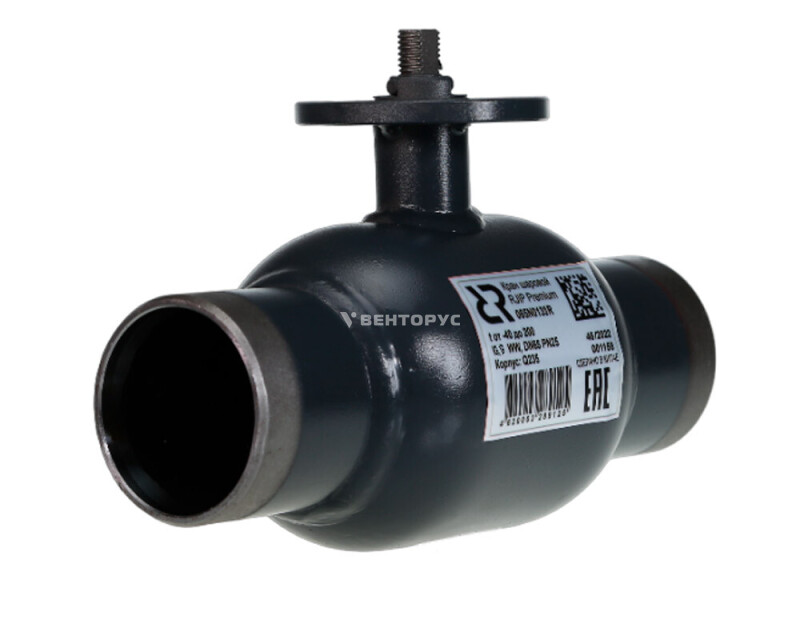

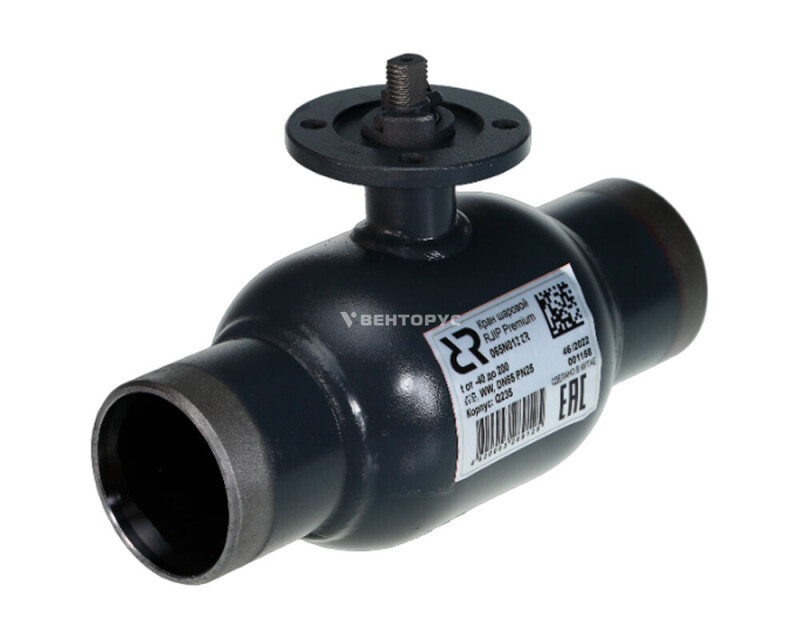

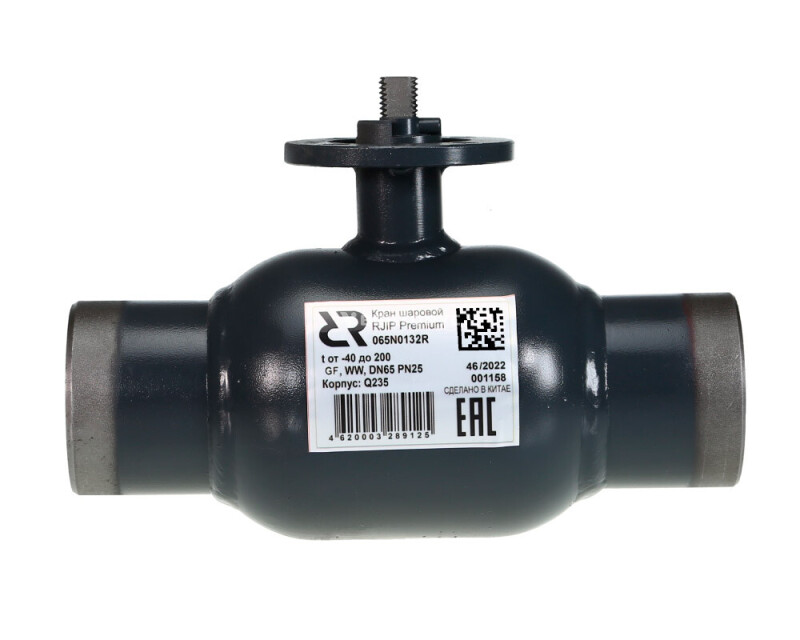

Кран шаровой стальной Ридан RJIP Premium WW/GF приварной под привод

Кран шаровой стальной Ридан RJIP Premium WW/GF — приварная двухпозиционная запорная арматура под установку привода. Изделие применяется для перекрытия потока жидких сред в системах отопления, теплоснабжения и промышленных установках. Класс герметичности соответствует категории А по ГОСТ 9544.

Основная рабочая среда — вода и водогликолевые смеси с содержанием гликоля до 50 %. Кран рассчитан на эксплуатацию в наружных и внутренних тепловых сетях. Температура теплоносителя — от минус 20 до 180 °С, допускается кратковременное повышение до 200 °С (при минимальной температуре окружающей среды до минус 40 °С). Качество сетевой воды должно соответствовать требованиям СП 124.13330.2012, приложение Е. Рабочие среды относятся к группам 1 и 2 согласно ТР ТС 032/2013. Эксплуатация при температуре окружающей среды от минус 40 °С возможна при условии соблюдения рабочих режимов крана.

Корпус крана изготовлен из стали марки Q235 (С235), присоединительные патрубки — из стали 20 (20# Steel). Соединение с трубопроводом выполняется приварным способом. Седло выполнено из политетрафторэтилена (PTFE) с добавлением 25 % углерода. Уплотнение штока изготовлено из фторкаучука (FPM). Управление осуществляется через фланец, предназначенный для монтажа электропривода или пневмопривода.

Конструкция уплотнения шара основана на самообжимном принципе: специальные пружины в сочетании с двумя кольцами из углеволоконного фторопласта обеспечивают плотное прилегание уплотнительных элементов к шару. Это гарантирует герметичность затвора и стабильный крутящий момент при повороте шара в течение всего срока эксплуатации. Назначенный ресурс изделия составляет 1000 полных циклов (поворот из одного крайнего положения в другое и обратно).

Ключевые особенности:

• Приварное присоединение обеспечивает прочное и неразъемное соединение с трубопроводом.
• Фланец под привод позволяет автоматизировать управление краном в составе инженерных систем.
• Высокий класс герметичности А по ГОСТ 9544.
• Самообжимное уплотнение шара поддерживает рабочие характеристики на протяжении всего ресурса.
• Широкий диапазон рабочих температур теплоносителя и окружающей среды.
• Материалы седла и уплотнения штока устойчивы к водогликолевым смесям и высоким температурам.
• Изделие производится по ТУ 28.14.13-004-51824620-2023 «Краны шаровые тип RJIP».
