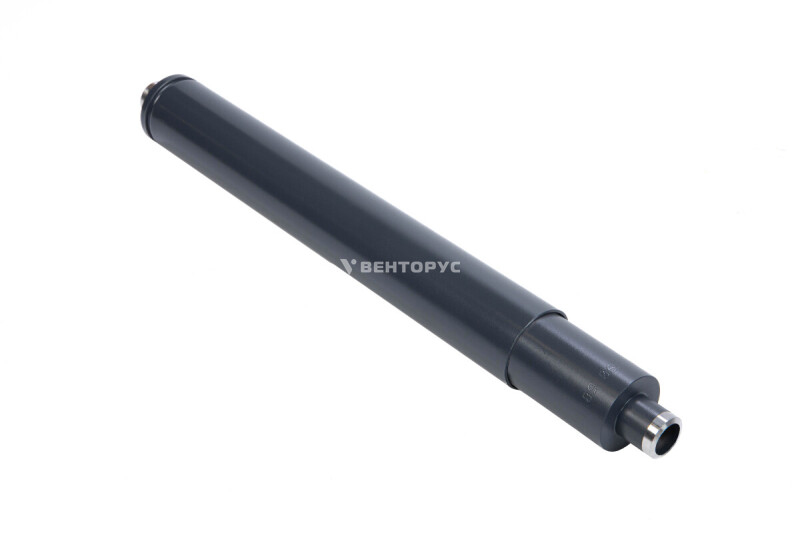

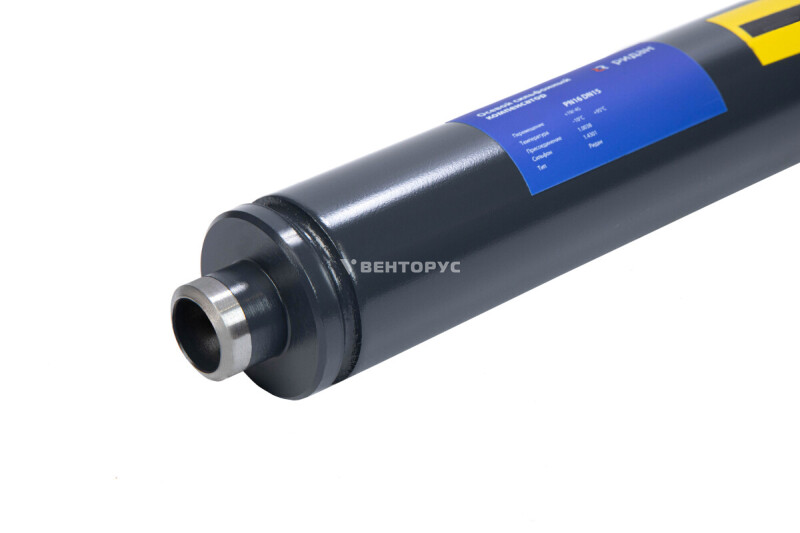

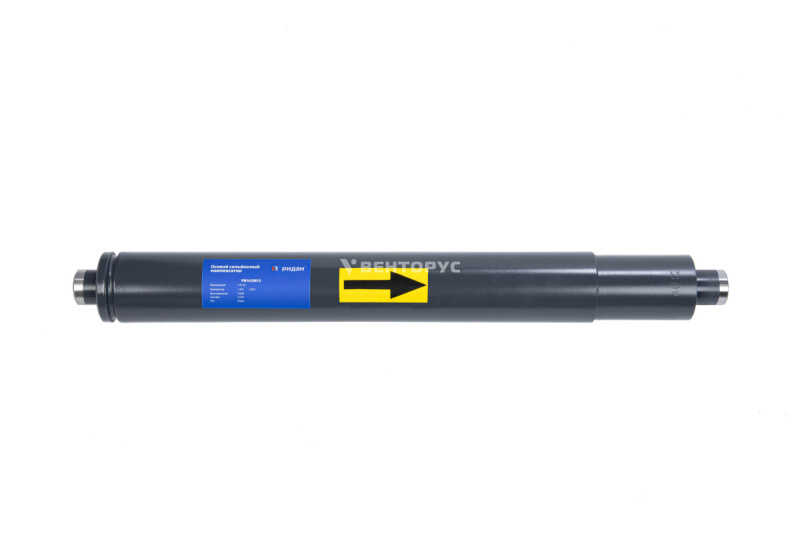

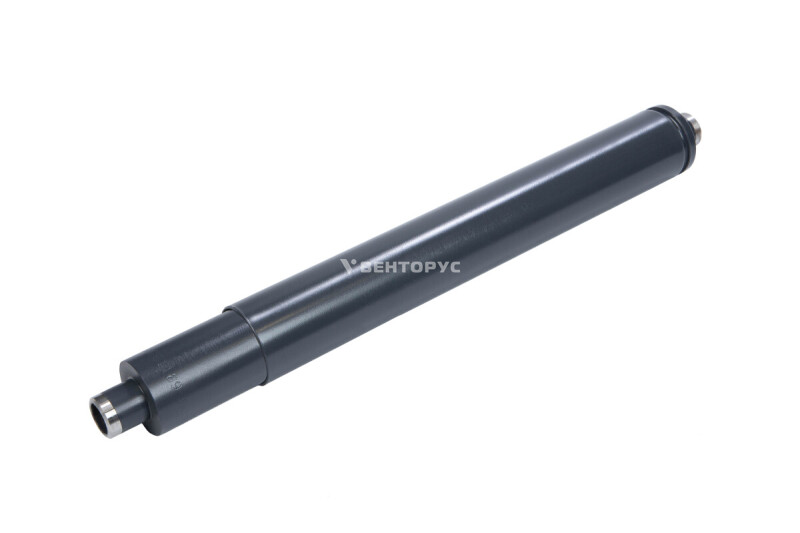

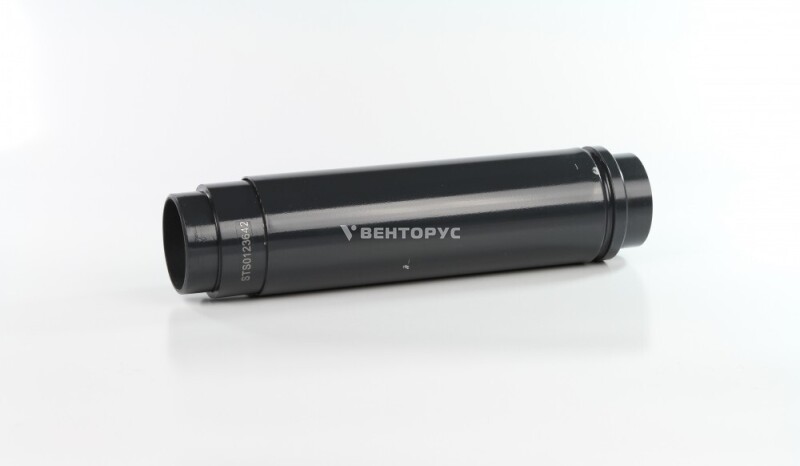

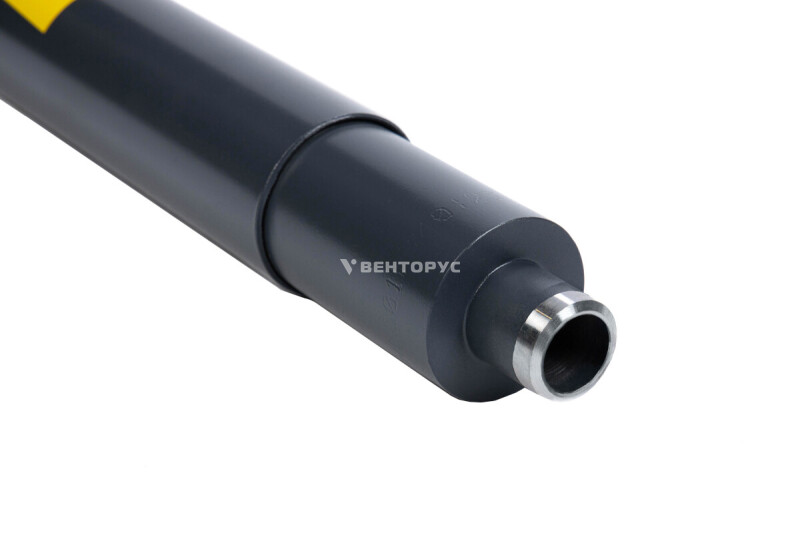

Компенсатор осевой сильфонный Ридан с защитным кожухом

Осевой сильфонный компенсатор Ридан с защитным кожухом предназначен для компенсации температурных удлинений, вибрационных нагрузок и осадки фундамента в трубопроводных системах. Конструкция изделия включает многослойный гофрированный сильфон из нержавеющей стали, приваренный к присоединительным патрубкам из углеродистой стали.

Компенсатор штатно оснащается внутренней направляющей гильзой (стабилизатором потока) в соответствии с требованиями СП 60.13330.2020, а также наружным защитным кожухом, который имеет дренажное отверстие для отвода конденсата и предотвращает механические повреждения сильфона.

Применение

Изделие устанавливается на стояках и магистральных трубопроводах систем отопления, горячего водоснабжения и промышленных инженерных сетей. Рабочая среда: вода, соответствующая требованиям к качеству сетевой и подпиточной воды тепловых сетей согласно СП 124.13330.2012 (Приложение Е), а также другие жидкости, неагрессивные к конструкционным материалам компенсатора.

Преимущества

• многослойный сильфон из нержавеющей стали, обеспечивающий высокую компенсирующую способность и ресурс циклической долговечности;
• наличие внутренней направляющей гильзы, исключающей эрозионный износ, заиливание и гидродинамические удары;
• наружный защитный кожух с дренажным отверстием для предотвращения скопления конденсата и защиты от внешних воздействий;
• присоединение патрубков под приварку, обеспечивающее максимальную герметичность и надежность стыка;
• эффективная защита элементов системы (включая радиаторные подводки) от разрушительных термических напряжений.
