Электропривод Ридан AMB-M

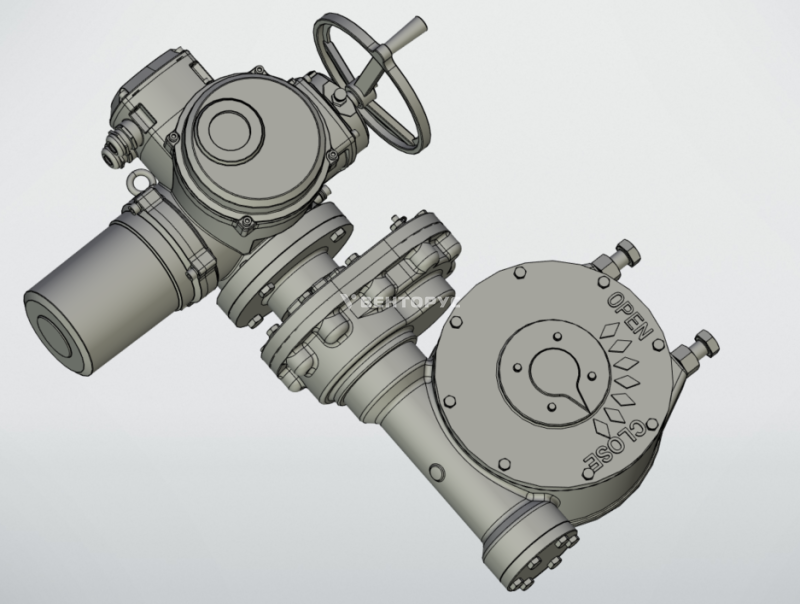

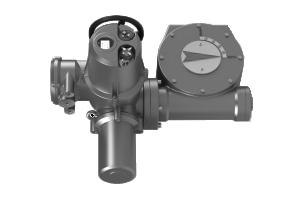

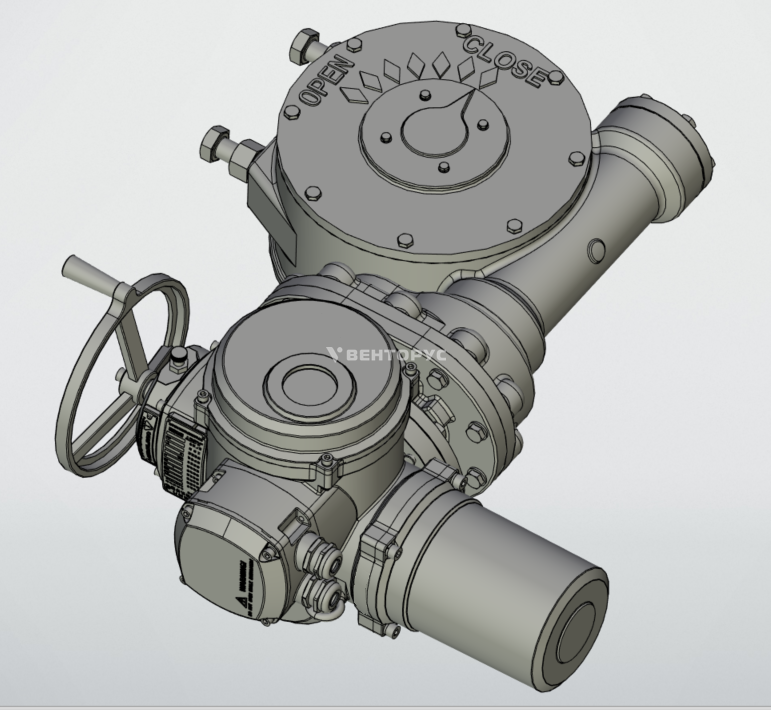

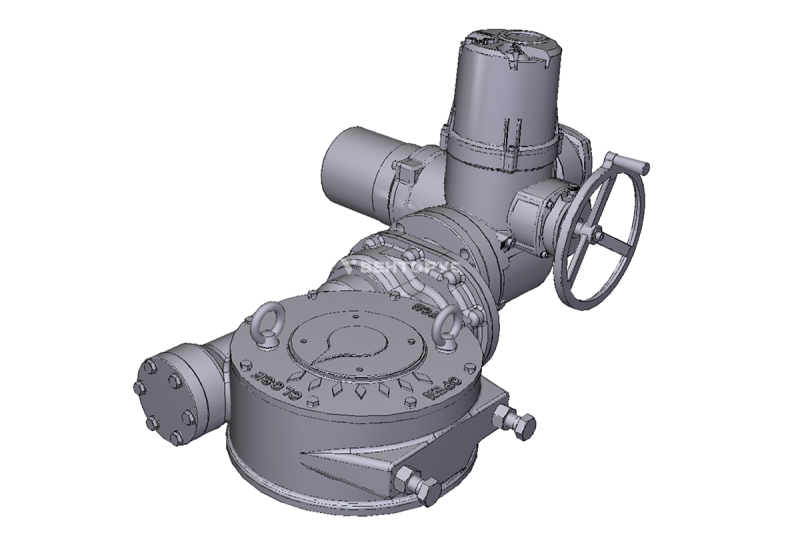

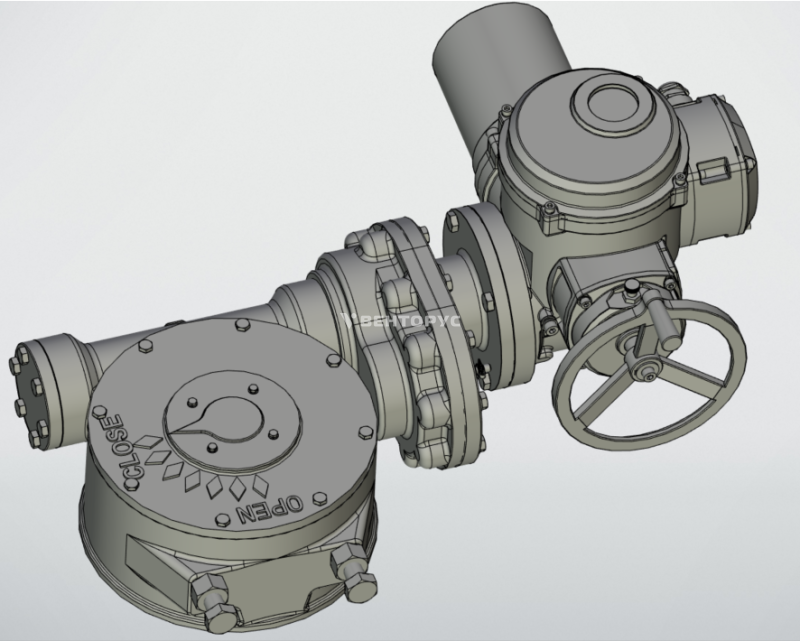

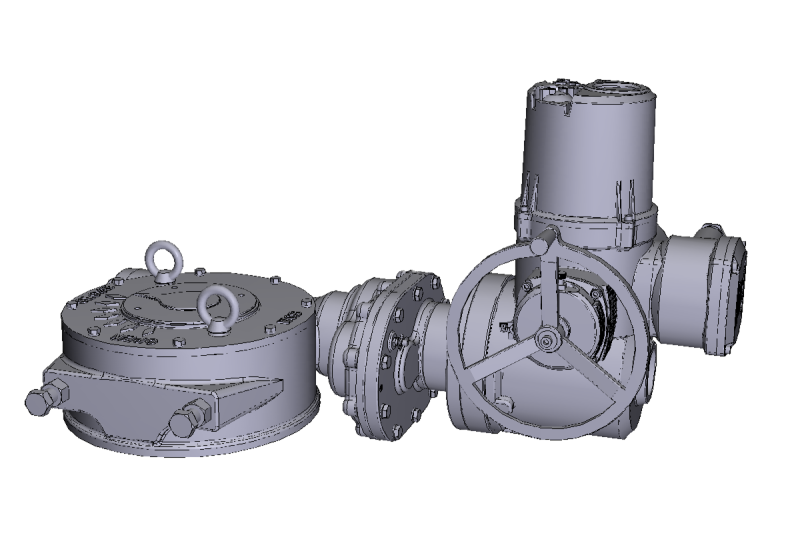

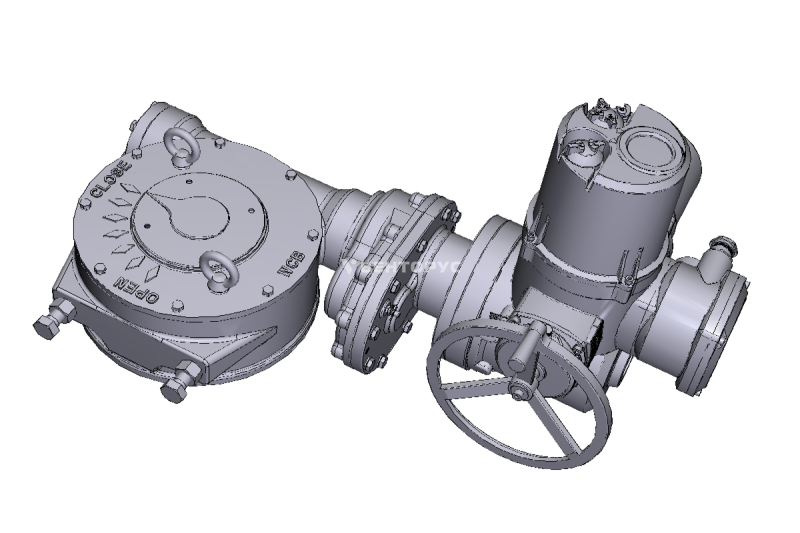

Электропривод Ридан AMB-M представляет собой промышленный многофункциональный исполнительный механизм, состоящий из многооборотного привода и отдельно устанавливаемого понижающего механического редуктора.

Устройство предназначено для работы в режиме «открыто-закрыто» и обеспечивает крутящий момент от 50 до 20 000 Нм. Корпус выполнен из алюминиевого сплава с порошковой окраской. Внутри смонтированы асинхронный электродвигатель, механический редуктор и плата управления. Электропривод крепится непосредственно к фланцу арматуры, выходной вал соединяется с валом арматуры напрямую или через переходные муфты.

Применение

Модификация AMB-M применяется для управления четвертьоборотной арматурой, включая стальные шаровые краны серии RJIP, в промышленных трубопроводных системах. При установке интеллектуального блока управления реализуются функции коммутации, защиты, обратной связи и местного управления. Устройство рассчитано на эксплуатацию при температуре окружающей среды от –25 °С до +70 °С (доступно исполнение для диапазона от –40 °С до +70 °С). Класс пылевлагозащиты IP67, возможно исполнение IP68. Режим работы: кратковременный S4-25% с защитой от перегрева при температуре 120±5 °С.

Преимущества

• диапазон крутящего момента: от 50 до 20 000 Нм;
• блок управления с функциями местного и удаленного управления (24 В пост. ток), индикацией состояний, настройкой режимов и аварийными режимами;
• система защиты двигателя, от превышения момента, неисправности положений, блокировок арматуры и мгновенного реверса;
• встроенный подогреватель контактов для защиты от конденсата;
• визуальный индикатор положений и ручное управление;
• две пары концевых выключателей: для отключения привода и передачи сигнала о достижении конечного положения;
• функция аварийной блокировки ESD.
