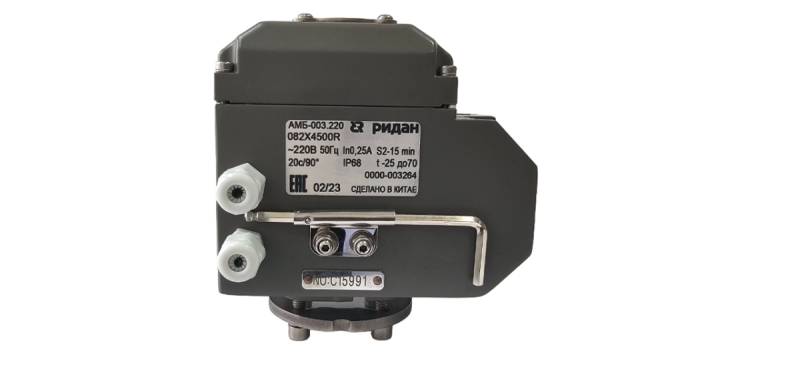

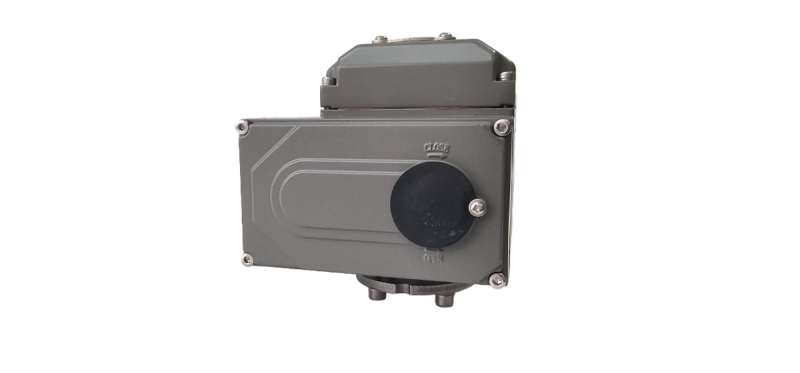

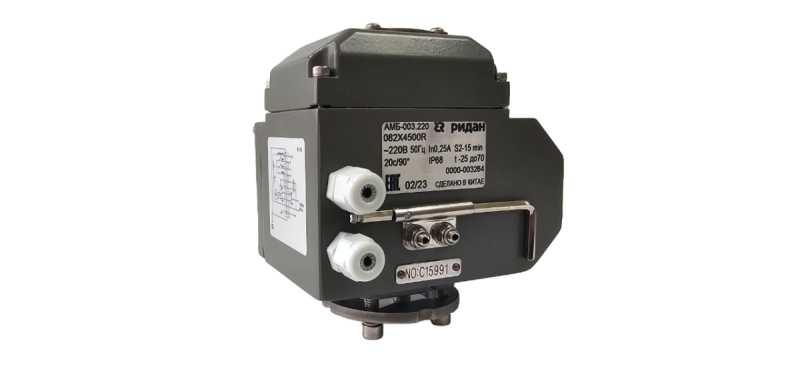

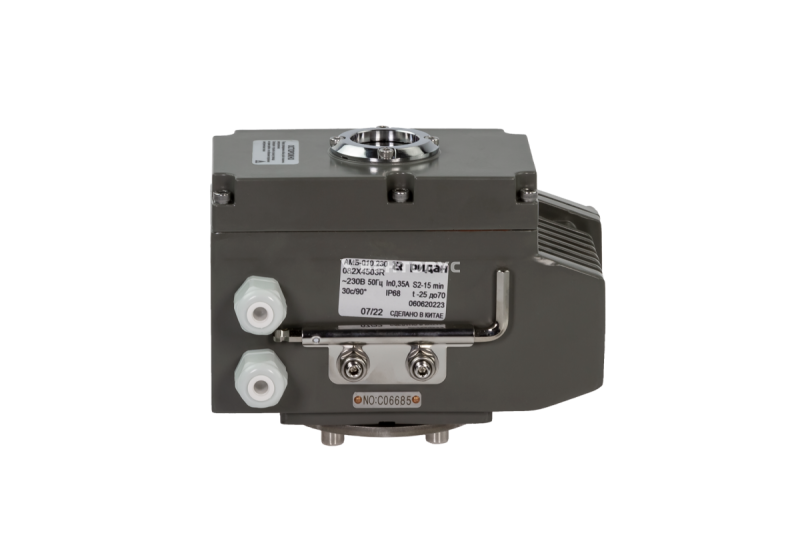

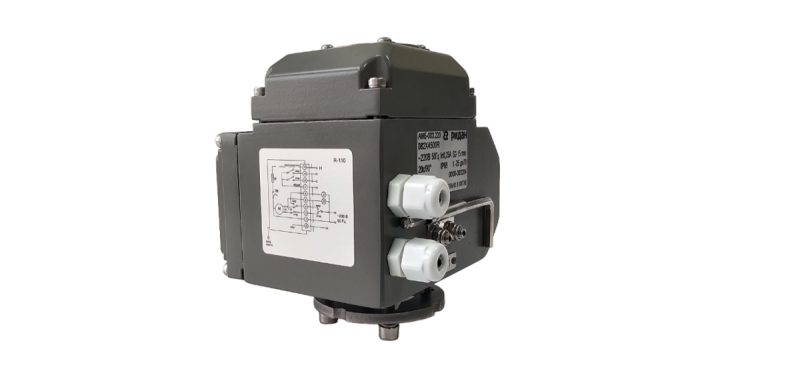

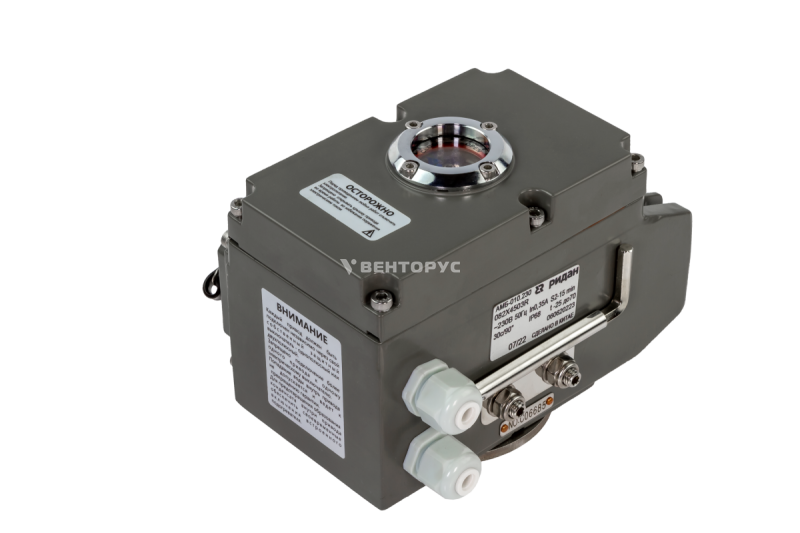

Электропривод Ридан АМБ

Электропривод Ридан АМБ с напряжением питания 24 В или 220 В предназначен для автоматизации дисковых затворов типа РИДАН ЗДМ. Устройство оснащено асинхронным двигателем и механическим редуктором, передающим крутящий момент на выходной шпиндель. При подаче напряжения привод поворачивает вал на четверть оборота, при отключении питания останавливается в промежуточном положении.

Монтаж осуществляется непосредственно на фланец затвора или через крепежную пластину, соединение валов выполняется напрямую или с использованием переходных муфт.

Применение

Изделие применяется в трубопроводных системах с номинальным давлением PN 16 и межфланцевым типом присоединения. Совместимо с дисковыми затворами диаметром от DN 40 до DN 600. Рабочая среда: вода в системах отопления, горячего и холодного водоснабжения (включая питьевую), а также растворы гликоля концентрацией до 50 %. Диапазон рабочих температур составляет от –15 до 120 °С, температура окружающей среды — от –15 до +70 °С. Герметичность затвора в паре с приводом соответствует классу А по ГОСТ 9544.

Преимущества

• две пары концевых выключателей для отключения двигателя и передачи сигнала в сеть управления;
• визуальный индикатор текущего положения шпинделя;
• наличие ручного режима управления;
• корпус с центрирующими проушинами для точной установки на фланец;
• подбор привода осуществляется по требуемому крутящему моменту с учетом коэффициента запаса.
