Клеммная колодка Rehau NEA HC

Клеммная колодка Rehau NEA HC с насосным модулем

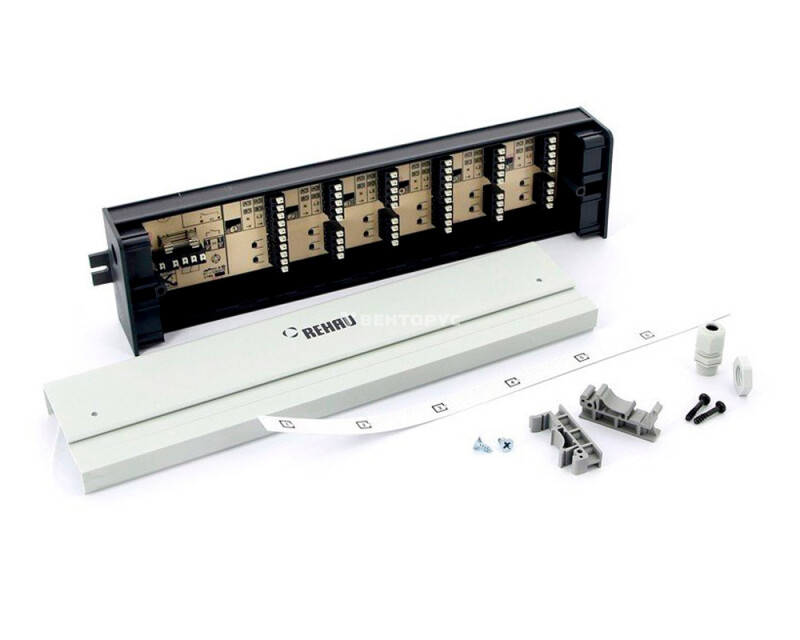

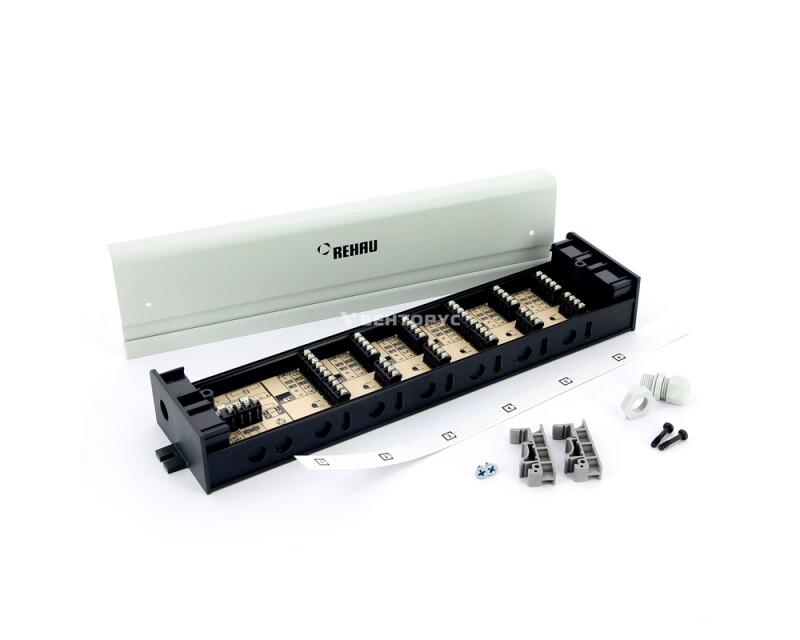

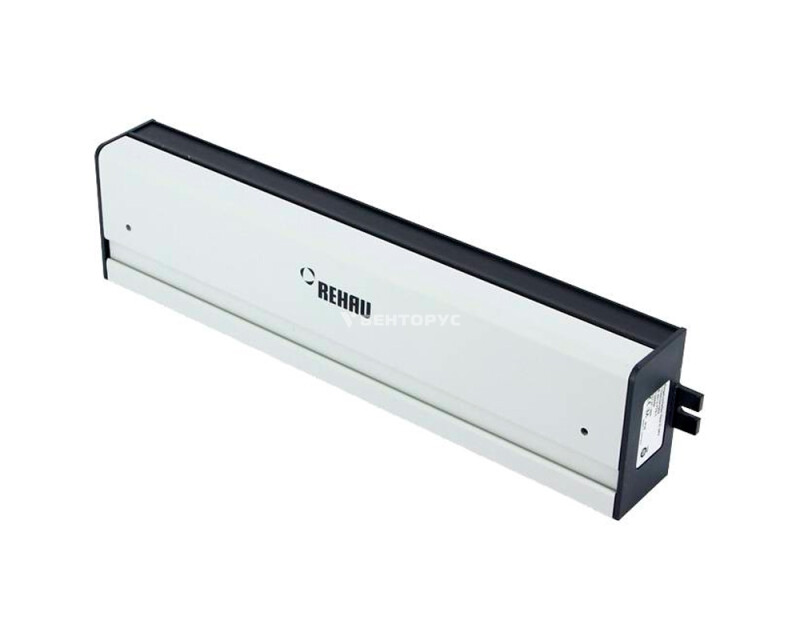

Клеммная колодка Rehau NEA HC с насосным модулем - это центральный коммутационно-управляющий блок системы автоматики тёплого пола Rehau NEA, объединяющий в одном корпусе клеммные колодки для подключения комнатных терморегуляторов и сервоприводов, а также встроенный модуль управления циркуляционным насосом.

Устройство рассчитано на подключение до 6 терморегуляторов NEA HCT и до 15 сервоприводов распределительного коллектора. Снабжено встроенным предохранителем и предназначено для установки на стандартную DIN-рейку в электрическом щите или отдельном боксе. Питание — 230 В; для версий на 24 В требуется внешний трансформатор.

Применение

Колодка является центральным звеном системы автоматического регулирования водяного напольного отопления в жилых домах, квартирах и коммерческих помещениях. Выполняет три ключевые функции: коммутирует сигналы от комнатных термостатов к сервоприводам на коллекторе, управляет включением и выключением циркуляционного насоса, а также позволяет реализовать дополнительные сценарии — автоматическое понижение температуры по внешнему таймеру, защиту от выпадения конденсата по датчику точки росы и отключение по сигналу ограничительного термостата.

Особенности

Главное отличие от простых коммутационных колодок — наличие встроенного насосного модуля. В обычных системах автоматики необходимо отдельное реле или силовой модуль для запуска циркуляционного насоса; здесь эта функция интегрирована в саму колодку, что сокращает количество компонентов в щите и упрощает монтаж.

По сравнению с базовой версией Rehau NEA HC отличается возможностью подключения датчика точки росы и ограничительного термостата — это выводит систему на уровень полноценного климатического управления с защитой строительных конструкций от конденсата.

Функция двухрежимного автоматического снижения температуры (С1/С2) по сигналу от внешнего цифрового таймера Rehau позволяет реализовать энергосберегающие сценарии «день/ночь» или «присутствие/отсутствие», что отсутствует в простых проводных колодках конкурентных систем.

Установка на DIN-рейку унифицирует монтаж со стандартным электрощитовым оборудованием, а не требует отдельного монтажного места на стене. Ограничение в 6 терморегуляторов и 15 сервоприводов оптимально для управления типовой квартирной или этажной системой тёплого пола без перегрузки и усложнения схемы.
