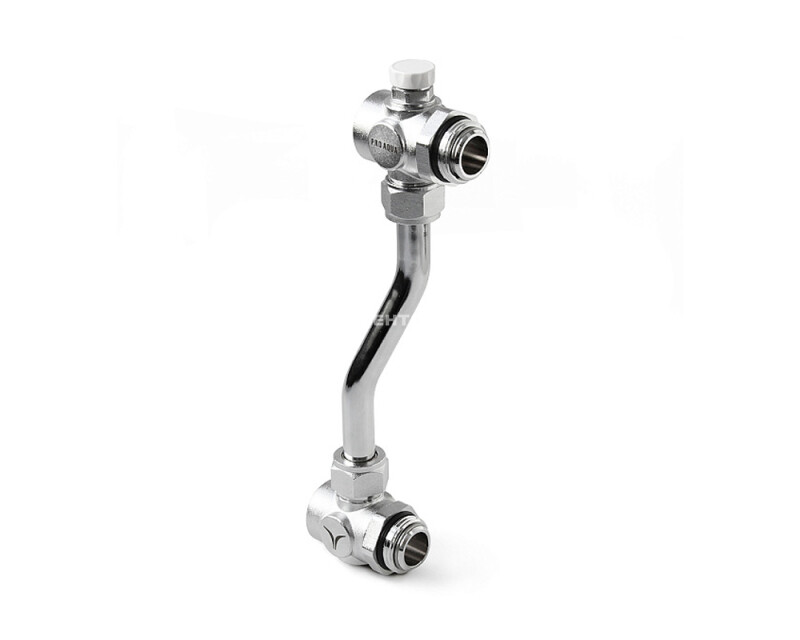

Байпас проходной PRO AQUA

Коллекторный проходной байпас PRO AQUA — это специализированный элемент обвязки, предназначенный для перенаправления потока теплоносителя от подающего коллектора к обратному. Устройство устанавливается в системах распределения тепла и обеспечивает стабильную гидравлику контура, гарантируя непрерывную циркуляцию жидкости через насосный узел даже в условиях минимального водоразбора.

Технические характеристики

• Максимальная рабочая температура теплоносителя: 80 °С
• Максимальное рабочее давление: 8 бар
• Пропускная способность регулирующего клапана: 4,33 м³/ч
• Максимальная температура окружающей среды: 65 °С
• Материал корпуса: Латунь (CW617N)
• Материал уплотнителей: Эластомер (EPDM)
• Материал трубки: Никелированная медь
• Материал фиксирующих колец: Нержавеющая сталь (AISI 304)

Преимущества

• Надежная защита оборудования: предотвращает работу циркуляционного насоса в режиме «на закрытую задвижку» (без протока), что исключает перегрев и преждевременный износ двигателя насоса.
• Стабильность гидравлических характеристик: наличие регулирующего клапана позволяет поддерживать расчетные параметры системы независимо от состояния органов управления коллекторных петель (будь то ручные вентили, термостатические головки или сервоприводы).
• Высокая коррозионная стойкость: комбинация качественной латуни CW617N, никелированной меди и нержавеющей стали AISI 304 обеспечивает долговечность узла и устойчивость к агрессивному воздействию теплоносителей.
• Герметичность: применение уплотнителей из EPDM гарантирует отсутствие протечек при рабочих перепадах температур и давления.

Применение и совместимость

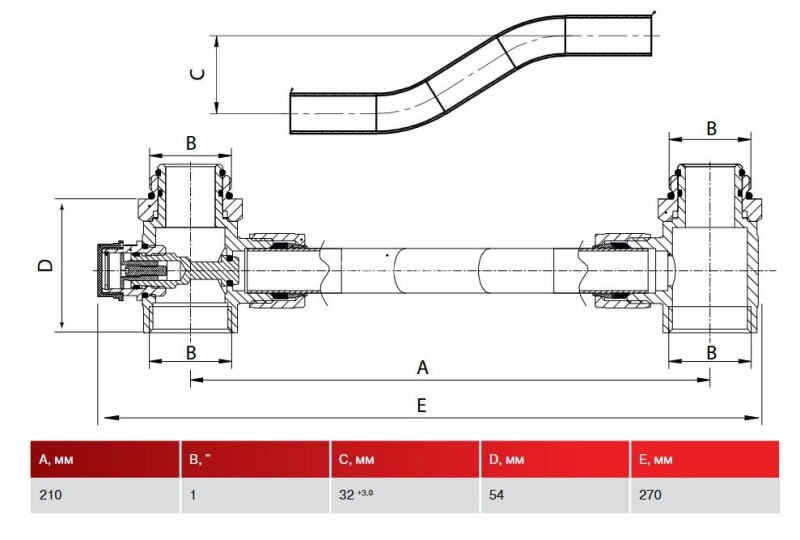

Байпас разработан для совместного использования с коллекторными блоками PRO AQUA серий V500MB, R510MB и INSOLO, имеющими стандартное межцентровое (межосевое) расстояние 210 мм. Устройство применяется в системах радиаторного отопления и водяных теплых полов для обеспечения минимально необходимого протока теплоносителя через коллекторную группу в моменты, когда все или большинство отопительных петель перекрыты термостатами или запорной арматурой.
