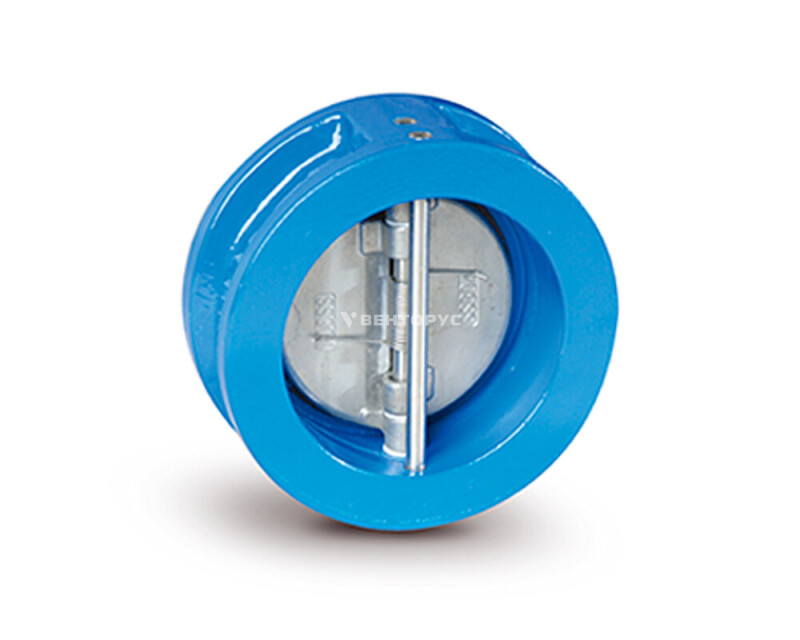

Клапан обратный двухстворчатый межфланцевый FAF 2350 PN 16 чугун-чугун

Обратный клапан FAF 2350 чугун-чугун представляет собой трубопроводную арматуру, предназначенную для автоматического предотвращения изменения направления потока рабочей среды (реверса). Устройство относится к классу межфланцевых и монтируется непосредственно между ответными фланцами трубопровода.

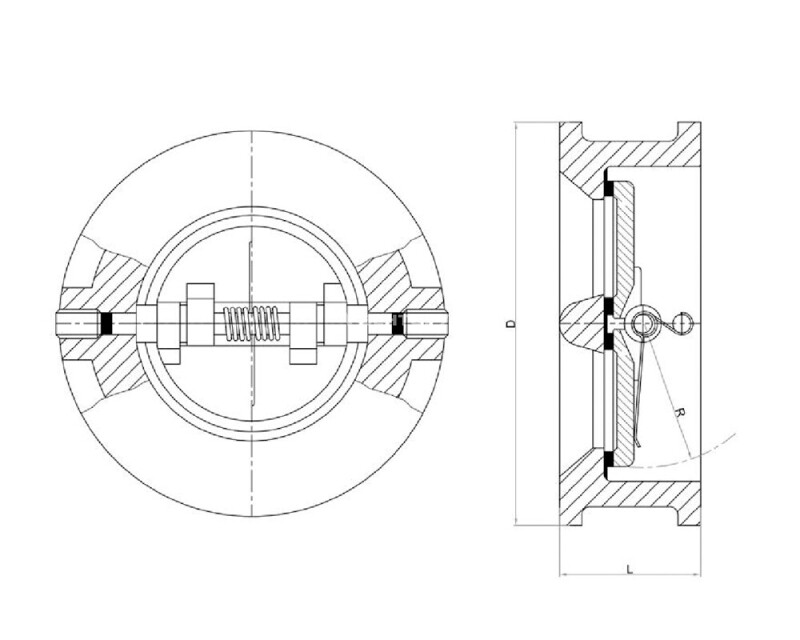

Ключевым элементом конструкции является запорный узел, состоящий из двух симметричных полудисков (створок), закрепленных на центральной оси. В основе работы лежит динамический принцип: при движении потока в заданном направлении створки под воздействием давления среды складываются, освобождая проходное сечение. В момент падения давления или возникновения обратного потока, створки под действием встроенного пружинного механизма возвращаются в исходное положение, прижимаясь к седлу. Герметичность перекрытия класса «100%» достигается за счет использования эластичного уплотнения из EPDM.

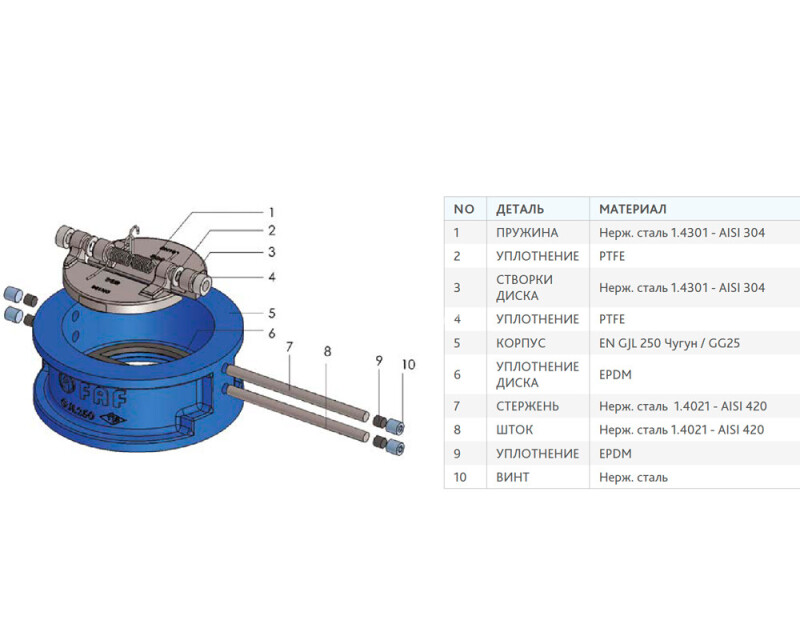

Материалы и защита

В производстве клапана применены материалы, обеспечивающие высокую надежность и коррозионную стойкость:

• Корпус: Высокопрочный чугун с полным антикоррозионным покрытием. Наружные и внутренние поверхности обработаны методом электростатического напыления эпоксидно-порошковой эмалью, что гарантирует устойчивость к агрессивным внешним факторам и вторичному зарастанию сечения.

• Запорный диск: Нержавеющая сталь марки 1.4301 (AISI 304), устойчивая к окислению и износу.

• Уплотнение: Этилен-пропилен-диеновый каучук (EPDM), обеспечивающий стабильную герметичность в заявленном диапазоне температур.

Отличие от аналогов

В отличие от стандартных поворотных или пружинных обратных клапанов, серия FAF 2350 обладает следующими инженерными преимуществами:

Минимальная строительная длина: Межфланцевая конструкция с длиной корпуса всего 43 мм является оптимальным решением для стесненных условий и позволяет существенно экономить пространство в технических помещениях, где установка классических обратных клапанов невозможна из-за их громоздкости.

Двухстворчатая схема на пружинном возврате: В отличие от одностворчатых обратных клапанов (захлопок), центрально-осевая конструкция с пружиной снижает гидравлический удар при закрытии и обеспечивает более быстрое срабатывание. В отличие от гравитационных моделей, данный клапан сохраняет полную функциональность при вертикальном монтаже, не требуя обязательного направления потока «снизу-вверх».

Геометрия диска из нержавеющей стали: Использование стали AISI 304 гарантирует сохранение геометрии створок и отсутствие «залипания» в открытом состоянии, что свойственно более дешевым чугунным дискам, склонным к коррозии и отложениям.

Область применения

Клапан FAF 2350 оптимизирован для работы в коммерческих и промышленных инженерных системах со стабильными параметрами среды. Благодаря своим характеристикам, он эффективно применяется в:

• Системах хозяйственно-питьевого и технического водоснабжения (ХВС и ГВС).

• Закрытых и открытых системах отопления.

• Технологических линиях транспортировки сжатого воздуха.

• Контурах подачи пара (с учетом температурных ограничений до 85°C пиково).

Монтаж допускается на горизонтальных и вертикальных участках трубопровода (потоком вверх), без строгой привязки к положению гравитационной оси затвора.

Технические характеристики (Спецификация)

• Материал корпуса: чугун-чугун

• Строительная длина: 43 мм

• Пропускная способность (Kv): 45 м³/ч

• Номинальное давление: PN 16

• Материал диска: Нержавеющая сталь AISI 304

• Материал уплотнения: EPDM

• Рабочая среда: Вода, пар, сжатый воздух

• Температурный режим: от -10 °C до +50 °C (кратковременно до +85 °C)
