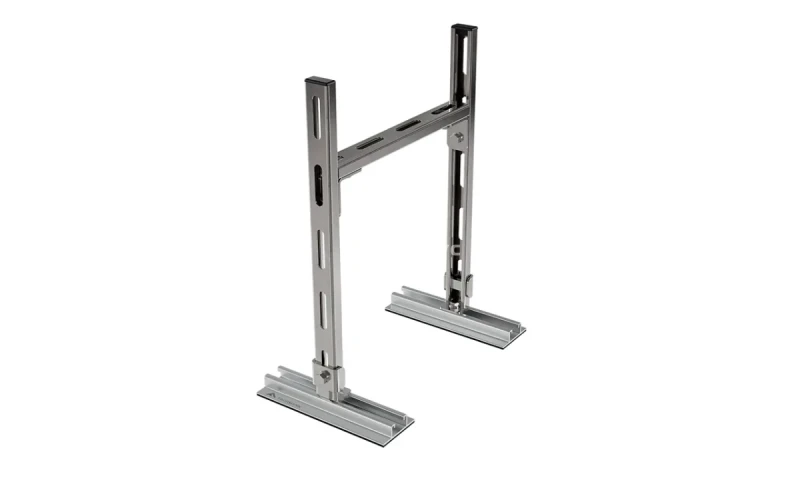

Рама опорная Н-образная FACHMANN LINE FRAME-H

Опорные Н-образные рамы (стойки) FACHMANN предназначены для восприятия и распределения нагрузок от воздуховодов, кабельных лотков, инженерных коммуникаций и оборудования, расположенных на плоской или пологой эксплуатируемой кровле зданий.

Основные сферы применения:

• Крепление и поддержка оборудования.
• Монтаж и фиксация прямоугольных и круглых вентиляционных воздуховодов.
• Организация многоуровневых трасс инженерных систем на крыше.

Из чего состоит рама

Конструкция представляет собой модульную систему, собираемую из стандартных элементов монтажных систем FACHMANN. Точная спецификация подбирается согласно проекту в зависимости от типа, количества и веса коммуникаций.

Основные компоненты Н-образной рамы:

• Несущие профили (стойки и перемычки): страт-профили различных сечений и  длины, формирующие вертикальные стойки и горизонтальные балки.
• Опорные основания: алюминиевые опоры FACHMANN LINE FOOT (максимальная возможная нагрузка до 100 кг) для установки на кровлю и распределения точечных нагрузок.
• Соединительные элементы и фурнитура: уголки, соединители, распорки и укосины для обеспечения пространственной жесткости конструкции.
• Крепежные изделия: болты, шпильки, канальные и стандартные гайки, шайбы, заглушки профилей.

Преимущества конструкции

• Регулируемость и универсальность: возможность регулировки по высоте, длине и ширине рамы.
• Простота и скорость монтажа: сборка осуществляется болтовым методом без применения сварочных работ. Конструкция обладает минимальными требованиями к сборке и легко монтируется непосредственно на объекте.
• Высокая несущая способность и надежность: Н-образная геометрия с использованием распорок и укосин обеспечивает устойчивость к динамическим и статическим нагрузкам.
• Безопасность для кровли: использование специализированных опор из алюминия позволяет правильно распределить вес коммуникаций и избежать локального продавливания кровельного пирога.
• Долговечность и возможность повторного использования: все компоненты системы устойчивы к внешним воздействиям, при необходимости конструкция может быть разобрана и задействована повторно.
