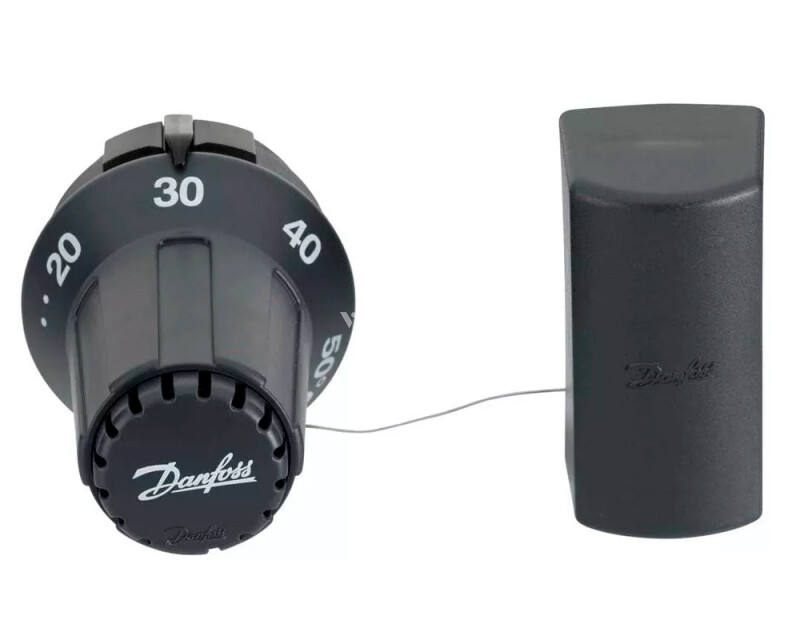

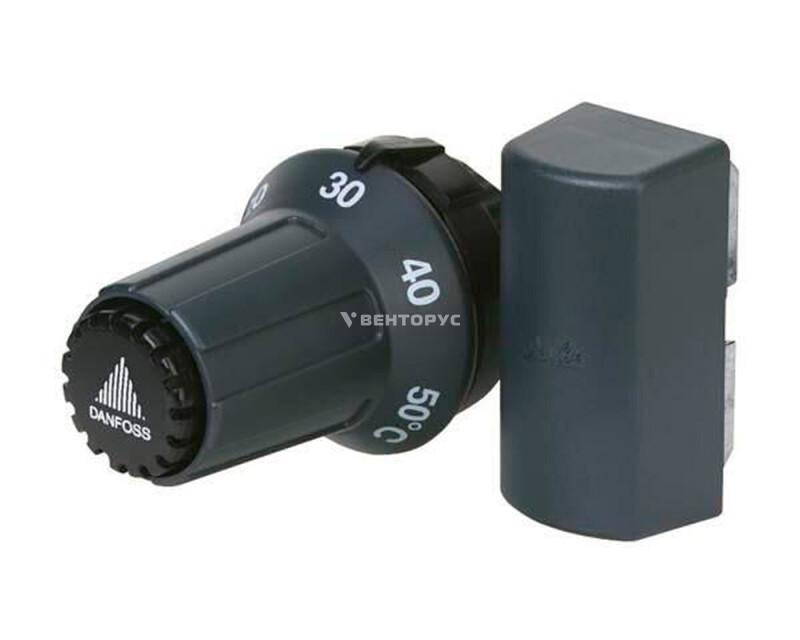

Термостатический элемент Danfoss FTC

Термостатический элемент Danfoss FTC с жидкостным выносным поверхностным датчиком предназначен для автоматического поддержания заданной температуры теплоносителя в системах напольного и радиаторного отопления. В сочетании с двухходовым регулирующим клапаном (RA-N, RTD-N) образует регулятор температуры прямого действия.

Принцип работы

Температура теплоносителя измеряется поверхностным датчиком, который монтируется непосредственно на трубопроводе с помощью хомута (крепежной ленты), прилагаемого в комплекте. При изменении температуры жидкостный наполнитель датчика воздействует на шток клапана, регулируя расход теплоносителя без внешнего источника энергии.

Совместимость

Термоэлемент устанавливается на следующие типы клапанов и гарнитур:

• Клапаны Danfoss: RA-N, RA-G и другие клапаны серии RA.
• Гарнитуры Danfoss: RA-K, RA-KE, RA15/6T, RA15/6TB, VHS.
• Регулирующий клапан: RTD-N.
• Встроенные клапаны стальных радиаторов: Baufa, Brotje, Brugman (Pfno, VK), Buderus, CICH (Europanel), De Longhi (Linea, Platella), Jaga (Linea, Plus), Northon, Ocean, Potterton-Myson, Schafer, Thermoteknik, Vogel & Noot (Cosmo-Compact).

Область применения

Системы водяного напольного отопления, радиаторного отопления и комбинированные системы обогрева, где требуется автоматическое поддержание постоянной температуры теплоносителя в подающем контуре.

• Клапан устанавливается во входном патрубке отопительного прибора. Стрелка на корпусе клапана должна совпадать с направлением движения теплоносителя.
• При использовании термоэлемента со встроенным датчиком ось сальникового уплотнения клапана располагается в горизонтальной плоскости.
• Термостатический элемент крепится на клапане с помощью ключа с открытым зевом. Встроенный присоединительный механизм (гайка) обеспечивает надежное соединение.
• До установки термоэлемента система может быть отрегулирована вручную с помощью защитных пластмассовых колпачков.
• Капиллярная трубка дистанционного датчика поставляется смотанной внутри корпуса датчика и вытягивается на требуемую длину при монтаже.
• Для корректной работы терморегулятора необходимо обеспечить свободную циркуляцию воздуха вокруг температурного датчика.
