Новая конструкция соединения защитных оболочек ЭКОРОЛЛ
Производитель защитно-декоративных оболочек ЭКОРОЛЛ обновил конструкцию профиля соединения. Зиговка теперь выполняется с отступом 50 мм от края — это позволяет монтировать оболочки внахлёст вместо прежней схемы «зиг в зиг».

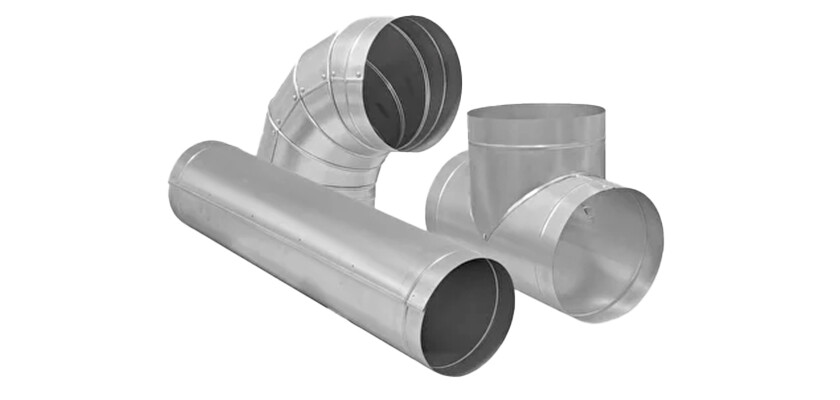

Изменение коснулось следующих изделий: цилиндрических оболочек, отводов и тройников. Материалы, толщины и сертификация остались прежними.
Преимущества новой конструкции
Решение принято по обратной связи от монтажников. Цель — упростить сборку на объекте и повысить долговечность изоляционного покрытия в реальной эксплуатации.
- Упрощение монтажа. Не требуется точное совмещение зигов соседних элементов — раньше это была частая причина перекосов и задержек. Новый профиль компенсирует небольшую несоосность стыкуемых деталей.
- Устойчивость к температурным деформациям. Нахлёст позволяет соседним оболочкам взаимно смещаться вдоль оси трубопровода при тепловом расширении и сжатии. Зазоры не образуются, целостность покрытия сохраняется.
- Прочность стыка. Монтажный нахлёст повышает устойчивость соединения к внешним механическим нагрузкам — снижается риск появления щелей при воздействии на трубопровод.
- Эстетика. Изолированный трубопровод получает более ровный и аккуратный профиль по всей длине.
Что входит в линейку

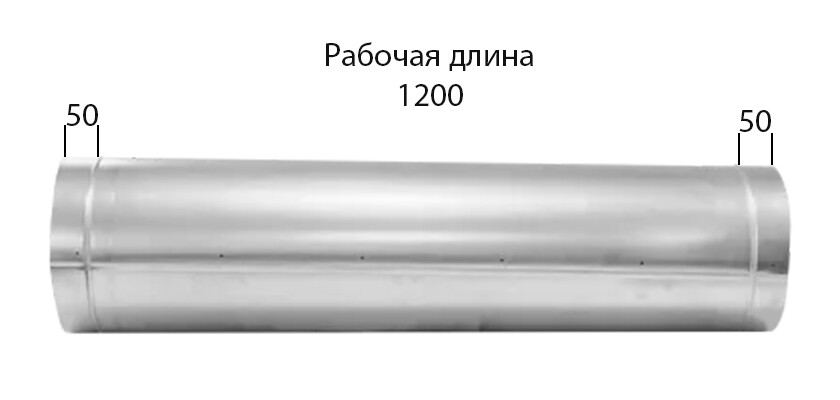

Цилиндрическая оболочка — защищает прямой участок изолированного трубопровода от механических повреждений и климатических воздействий. ТУ 25.99.29-002-21610045-2018.

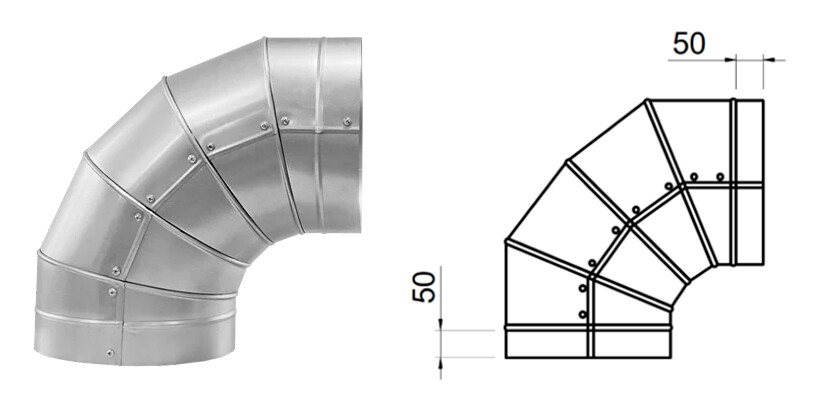

Отвод — сегментная оболочка для гнутых участков теплоизоляции. Имеет торцевой и продольный (двойной) зиги, монтаж двусторонний. Стандартные углы изгиба — 90°, 60°, 45°, 30°; диаметры от 90 до 1000 мм. По запросу угол может быть изменён.

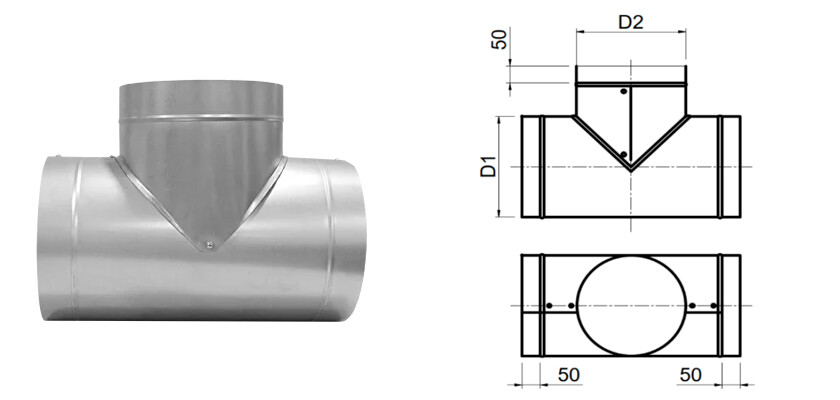

Тройник (Т-врезка) — сегментная оболочка для отводных частей, как правило, под 90°. Возможны другие конфигурации в зависимости от геометрии узла.
Все элементы — группа горючести НГ (негорючие). Изготавливаются из холоднокатаной оцинкованной стали 0,55 мм, нержавеющей стали 0,5 мм или алюминиевых сплавов 0,8 мм. Применяются в неагрессивных, слабо- и среднеагрессивных средах по СНиП 2.03.11-85.
Переход на монтаж внахлёст — небольшое, но практически значимое изменение профиля. Сборка ускоряется, стыки лучше переносят температурные циклы и механические нагрузки, готовый трубопровод выглядит аккуратнее. Характеристики материалов и сертификация не затрагиваются — обновлённая линейка по-прежнему соответствует ТУ 25.99.29-002-21610045-2018.
