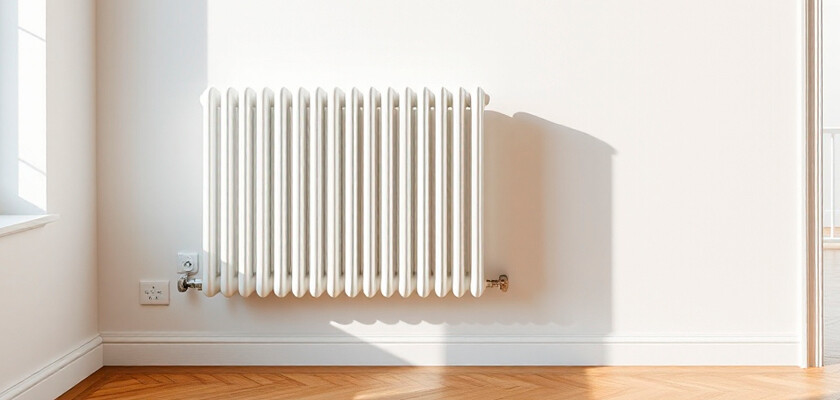

Сколько секций радиатора нужно
Что влияет на количество секций радиатора
Универсального ответа на вопрос, сколько секций радиатора нужно на комнату, не существует — итоговое число зависит сразу от нескольких параметров, и без них любая цифра будет лишь приблизительной. Радиаторы отопления: сколько нужно секций радиатора для конкретного помещения, определяют шесть основных факторов.
- Площадь помещения — базовый показатель, от которого отталкивается большинство расчётов.
- Объём помещения — важен там, где потолки выше стандартных 2,6–3 м.
- Теплопотери через окна, наружные стены и перекрытия — чем их больше, тем выше требуемая мощность.
- Материал и тип радиатора — теплоотдача одной секции у чугуна, алюминия, биметалла и стали различается в 1,5–2 раза.
- Климатическая зона — в северных регионах требуется больше тепловой мощности, чем в южных.
- Качество утепления — стеклопакеты, утеплённые фасады и откосы снижают потребность в секциях.
Ниже разобраны формулы под каждый случай — по площади, по объёму, с поправочными коэффициентами и с учётом конкретного типа радиатора.
Нормативная база расчёта: СП и ГОСТ
Цифры «100 Вт на квадратный метр» или «34–41 Вт на кубический метр», которые встречаются практически в любом калькуляторе радиаторов, — не произвольные ориентиры, а величины, которые в конечном счёте восходят к своду правил СП 60.13330.2020 (актуализированная редакция СНиП 41-01-2003) «Отопление, вентиляция и кондиционирование воздуха». Именно этот документ регулирует нормирование тепловой нагрузки на системы отопления жилых и общественных зданий.
С этим сводом правил связан ГОСТ 30494, который задаёт нормативную температуру воздуха в жилых помещениях — как правило, 18–24 °C в зависимости от типа комнаты и климатического региона. Именно от этой температуры и отталкивается требуемая тепловая мощность, а значит, и количество секций.
Наконец, сам отопительный прибор — радиатор или конвектор — подпадает под ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия». С 27 июня 2018 года сертификация радиаторов и конвекторов по этому стандарту стала обязательной: производитель обязан подтвердить заявленную теплоотдачу и прочность конструкции испытаниями в аккредитованной лаборатории, например в НИИ Сантехники. Для покупателя это значит, что паспортная теплоотдача сертифицированной модели — не рекламная цифра, а подтверждённый параметр.

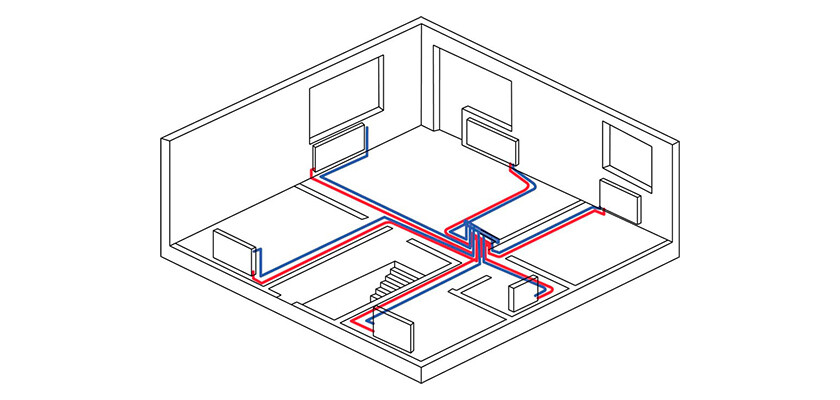

Расчёт по площади помещения
Это самый распространённый и самый простой способ узнать, сколько секций радиатора нужно на комнату — он подходит для помещений со стандартной высотой потолков, до 2,6–3 м.
Формула и пример расчёта
Как рассчитать, сколько секций радиатора нужно, по площади:
Здесь 100 Вт/м² — норматив тепловой мощности для обогрева одного квадратного метра при стандартных условиях, а теплоотдачу одной секции нужно взять из паспорта конкретной модели радиатора — этот параметр всегда указывает производитель.
Пример: комната площадью 18 м², радиатор с теплоотдачей секции 170 Вт.
(18 × 100) / 170 = 10,6 → округляем в большую сторону до 11 секций.
Если получившееся число дробное, всегда округляйте вверх, а не вниз — недостаток тепла в мороз обходится дороже, чем одна лишняя секция.
Сколько секций нужно на 1 м²
Если под рукой нет калькулятора и паспорта радиатора, можно прикинуть количество секций совсем грубо — «на глаз». Для биметаллических и алюминиевых радиаторов, у которых высокая теплоотдача, в среднем на одну секцию приходится 1,5–2 м² площади при стандартных потолках. Для чугунных радиаторов, у которых теплоотдача секции ниже, эта норма ближе к 1,2–1,5 м² на секцию.
Важная оговорка: такая прикидка не учитывает ни высоту потолков, ни количество окон, ни материал стен — использовать её стоит только для самой первой ориентировки, а для реальной покупки радиатора лучше сделать расчёт по формуле.
Расчёт по объёму помещения
Если высота потолков превышает 2,6–3 м, расчёт по площади занижает результат — часть тёплого воздуха «уходит» в дополнительный объём под потолком. В этом случае удобнее считать не по площади, а по объёму комнаты.
Количество секций = (объём помещения, м³ × норматив, Вт/м³) / теплоотдача одной секции, Вт
Норматив зависит от типа дома: для панельных домов принято брать 34–41 Вт на кубический метр, для кирпичных — 34–38 Вт на кубический метр, поскольку кирпичные стены обычно лучше держат тепло.
Пример: комната 20 м² с высотой потолков 2,8 м в панельном доме, радиатор с теплоотдачей секции 160 Вт.
Объём = 20 × 2,8 = 56 м³. Требуемая мощность = 56 × 34 = 1904 Вт. Количество секций = 1904 / 160 = 11,9 → округляем до 12 секций.
Поправочные коэффициенты для точного расчёта
Базовый расчёт по площади или объёму даёт лишь приблизительное значение. Чтобы уточнить, сколько секций радиатора нужно именно для вашей комнаты, к базовому результату применяют поправочные коэффициенты.
| Фактор | Поправка |
|---|---|
| Угловая комната (две наружные стены) | +20% |
| Комната с балконом или в торце дома | +20% |
| Одинарное остекление окон | +10% |
| Два окна или панорамное остекление | +20% |
| Энергосберегающие стеклопакеты | −10…−15% |
| Хорошая теплоизоляция наружных стен | −10% |
| Радиатор в закрытой нише | −15% (к реальной теплоотдаче) |
| Северные регионы (холодная климатическая зона) | +40…+60% |
| Южные регионы | −10…−30% |
Коэффициенты не выбираются по одному — они складываются или перемножаются, если к комнате применимо сразу несколько условий. Например, для угловой комнаты с двумя окнами и обычными стеклопакетами суммарная поправка может составить +30…+40% к базовому расчёту. Приведённые проценты — ориентировочные значения, которые используются в теплотехнических расчётах; для проекта конкретного объекта их стоит уточнять у специалиста.
Сколько секций нужно для разных типов радиаторов
Тип радиатора — второй по значимости фактор после площади и объёма помещения: теплоотдача одной секции у разных материалов отличается в 1,5–2 раза, а значит, при одной и той же комнате итоговое число секций тоже будет разным.
| Тип радиатора | Теплоотдача секции, Вт | Плюсы | Минусы |
|---|---|---|---|
| Чугунный | 100–180 | Долговечность, устойчивость к некачественному теплоносителю | Большая масса, медленный нагрев |
| Алюминиевый | 150–200 | Лёгкий вес, быстрый нагрев, высокая теплоотдача | Чувствителен к качеству теплоносителя и коррозии |
| Биметаллический | 120–200 | Сочетание теплоотдачи и стойкости к давлению системы ЦО | Выше стоимость |
| Стальной панельный | фиксированная мощность модели | Компактность, невысокая цена | Нельзя докупить секцию отдельно |
Биметаллические радиаторы
Сколько секций биметаллического радиатора нужно для комнаты — вопрос, который решается так же, как и общий расчёт, но с теплоотдачей секции в диапазоне 120–200 Вт (точное значение всегда смотрите в паспорте модели). Для типовой комнаты площадью 18–20 м² при теплоотдаче секции 150–180 Вт обычно требуется 10–13 секций. Биметалл — предпочтительный выбор для централизованного отопления многоквартирных домов: конструкция с внутренним стальным сердечником устойчива к перепадам давления и качеству теплоносителя лучше, чем чистый алюминий.
Алюминиевые радиаторы
Сколько секций алюминиевых радиаторов нужно на 1 м² — здесь показатель выше, чем у большинства других материалов, за счёт самой высокой теплоотдачи секции (150–200 Вт). На 1 м² площади в среднем требуется немного меньше секции, чем для чугуна или стали. При этом алюминий более чувствителен к качеству теплоносителя: в старых системах централизованного отопления с не самой чистой водой такие радиаторы быстрее подвержены коррозии, поэтому для индивидуального отопления частного дома они подходят лучше, чем для многоквартирного дома с изношенной системой ЦО.
Чугунные и стальные радиаторы
Чугунные радиаторы — самые инерционные: они дольше нагреваются, но и дольше остывают, удерживая тепло даже после отключения отопления. Теплоотдача секции у чугуна обычно ниже, чем у биметалла или алюминия, поэтому при том же объёме комнаты секций потребуется несколько больше. Стальные панельные радиаторы устроены иначе: их мощность фиксирована производителем для конкретной модели, докупить или снять отдельную секцию нельзя — если размер подобран неверно, придётся менять весь прибор целиком.
Паспортная и реальная теплоотдача: почему цифры расходятся
Один из источников путаницы, с которым сталкивается почти каждый, кто сравнивает разные калькуляторы или паспорта радиаторов: указанная производителем теплоотдача секции измеряется не в одинаковых условиях. В российской практике испытания традиционно проводят при температурном напоре около 70 °C — по методике НИИ Сантехники. Европейский стандарт EN 442 использует более низкий температурный напор — около 50 °C.
Чем ниже температурный напор при испытании, тем ниже итоговая цифра теплоотдачи — то есть одна и та же модель радиатора, испытанная по двум разным методикам, может показывать разные паспортные значения. Это объясняет, почему один и тот же радиатор в разных источниках описывается разными цифрами Вт на секцию.
Практический вывод: если фактическая температура теплоносителя в вашей системе отопления ниже расчётной (а в многоквартирных домах ближе к концу отопительного сезона или в оттепель это обычное дело), реальная теплоотдача радиатора будет ниже паспортной. Поэтому при расчёте стоит закладывать запас мощности 10–20% сверх базового значения — именно этот запас чаще всего компенсирует разницу между паспортными и фактическими условиями эксплуатации.
Пошаговый пример расчёта для комнаты
Соберём все шаги в одном сквозном примере. Условия: комната 20 м², одно окно с двухкамерным стеклопакетом, не угловая, высота потолков 2,7 м (в пределах стандарта), выбран биметаллический радиатор с теплоотдачей секции 170 Вт.
Шаг 1. Базовый расчёт по площади. 20 м² × 100 Вт = 2000 Вт.
Шаг 2. Поправочные коэффициенты. Комната не угловая и не в торце дома — коэффициент по расположению не применяется. Стеклопакет энергосберегающий — коэффициент −10%. Итоговая поправка: −10%.
Шаг 3. Скорректированная мощность. 2000 × 0,9 = 1800 Вт.
Шаг 4. Делим на теплоотдачу секции. 1800 / 170 = 10,6 секции.
Шаг 5. Округление и запас. Округляем до 11 секций. С учётом рекомендованного запаса мощности 10% на случай снижения температуры теплоносителя — 12 секций.
Итог: для описанной комнаты потребуется биметаллический радиатор из 12 секций.
Частые ошибки при выборе и установке радиатора
- Расчёт только по количеству окон. Правило «один радиатор под одно окно» не учитывает ни площадь комнаты, ни материал стен, ни высоту потолков — это грубая оценка, а не замена формуле.
- Установка радиатора в закрытой нише. Ниша ограничивает циркуляцию воздуха и снижает реальную теплоотдачу прибора примерно на 15% по сравнению с паспортным значением — даже если секций посчитано правильно, комната будет прогреваться хуже.
- Слишком маленький зазор от пола и подоконника. Расстояние менее 10 см от пола и подоконника нарушает конвекцию воздуха вокруг радиатора и снижает эффективность обогрева.
- Алюминиевые радиаторы в изношенной системе центрального отопления. Без подготовки теплоносителя алюминий быстрее подвержен коррозии — для таких систем чаще рекомендуют биметаллические или чугунные модели.
- Отсутствие запаса мощности. Расчёт «впритык», без учёта разницы между паспортной и реальной теплоотдачей, оборачивается недостаточным обогревом в морозы.
Коротко о главном
Для помещений со стандартной высотой потолков (до 2,6–3 м) достаточно расчёта по площади; для более высоких потолков точнее посчитать по объёму. В обоих случаях базовый результат нужно скорректировать поправочными коэффициентами — угол дома, количество окон, стеклопакеты, климатическая зона — и заложить запас мощности 10–20%, который компенсирует разницу между паспортной и реальной теплоотдачей радиатора. Прикидка «сколько секций на 1 м²» удобна для самой первой ориентировки, но для покупки конкретной модели лучше пересчитать по формуле с паспортной теплоотдачей выбранного радиатора.
Вопросы и ответы
Сколько секций радиатора нужно на 1 м²?
В среднем одна секция биметаллического или алюминиевого радиатора закрывает 1,5–2 м² площади при стандартных потолках. Это грубая прикидка без учёта окон, стен и климата — для точного числа используйте формулу с теплоотдачей конкретной модели.
Как рассчитать сколько секций радиатора нужно для комнаты?
Площадь комнаты умножьте на 100 Вт (норматив на 1 м²), затем разделите на теплоотдачу одной секции из паспорта радиатора. Результат округлите в большую сторону и при необходимости примените поправочные коэффициенты.
Сколько секций биметаллического радиатора нужно на комнату 18–20 м²?
При теплоотдаче секции 150–180 Вт для комнаты 18–20 м² обычно требуется 10–13 секций. Точное число зависит от модели радиатора, высоты потолков и наличия угловых стен или дополнительных окон.
Сколько секций алюминиевого радиатора нужно на 1 м²?
Алюминиевые радиаторы обычно имеют более высокую теплоотдачу на секцию (150–200 Вт), поэтому на 1 м² в среднем требуется чуть меньше секции, чем для чугуна. Для точного значения используйте паспортную теплоотдачу конкретной модели.
Нужно ли закладывать запас мощности при расчёте секций?
Да, специалисты рекомендуют запас 10–20% сверх расчётного значения. Он компенсирует более низкую, чем расчётная, температуру теплоносителя и погрешности упрощённых формул.
Какими ГОСТ и СП регулируется расчёт отопления?
Основной документ — СП 60.13330.2020 (актуализация СНиП 41-01-2003), откуда берутся нормативы тепловой нагрузки. ГОСТ 30494 задаёт требуемую температуру воздуха, а ГОСТ 31311-2005 — технические требования и обязательную сертификацию самих радиаторов.
Почему паспортная теплоотдача радиатора не совпадает с реальной?
Производители измеряют теплоотдачу при разных условиях: в России — при температурном напоре около 70 °C, по европейскому стандарту EN 442 — около 50 °C. Из-за этого цифры на разных сайтах для одной модели могут отличаться.
Что делать, если расчёт дал дробное число секций?
Округляйте в большую сторону. Например, расчётные 11,3 секции означают, что нужно установить радиатор из 12 секций — это гарантирует достаточный запас тепла в холодные дни.
