Паропроницаемость
Выбирая теплоизоляционный материал, одна из характеристик, которую стоит учитывать - паропроницаемость. Что это такое, чем коэффициент паропроницаемости отличается от коэффициента сопротивления диффузии водяного пара µ, и как по нормам СП 61.13330.2012 подобрать толщину изоляции, чтобы избежать конденсата? Рассмотрим эти вопросы подробнее.
Основная характеристика – коэффициент паропроницаемости (обозначается δ, измеряется в мг/(м·ч·Па)). Он показывает, сколько водяного пара проходит через материал за единицу времени при заданной разнице давлений.
Но на практике для сравнения материалов между собой и с воздухом чаще используют производные величины:
- Коэффициент паропроницаемости (нормированная паропроницаемость) – мг/(м·ч·Па). Показывает абсолютную способность материала пропускать пар.
- Фактор сопротивления диффузии водяного пара (μ, "мю") – безразмерная величина, показывает, во сколько раз материал хуже пропускает пар по сравнению с равным по толщине слоем неподвижного воздуха. Чем выше μ, тем сильнее материал сопротивляется диффузии пара.
- Сопротивление диффузии водяного пара (Sd, эквивалентная воздушная толщина) – измеряется в метрах и равно произведению μ на реальную толщину слоя материала. Показывает, какой толщины слой воздуха создавал бы такое же сопротивление пару, как и данный материал заданной толщины.
Почему это нужно знать?
Паропроницаемость – ключевой параметр при выборе материалов для стен, фасадов и утепления, а фактор сопротивления диффузии μ – ключевой параметр при выборе изоляции трубопроводов и оборудования, где важно не допустить образования конденсата. Оптимальные значения зависят от климата, конструкции здания и параметров теплоносителя. При проектировании зданий, тепловых магистралей, выполнении ремонта необходимо учитывать эти параметры для создания оптимальных условий и продления срока эксплуатации.
Роль паропроницаемости для теплоизоляции

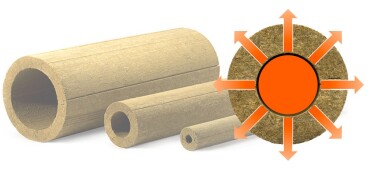

В случае, если температура теплоносителя выше, чем температура окружающей среды - изоляционный материал будет постепенно высыхать.
Если температура окружающей среды будет выше, чем у изолируемой поверхности (например, на трубопроводах холодоснабжения), возможна конденсация влаги на поверхности или внутри изоляции. В таком случае нужно использовать материал с высоким фактором сопротивления диффузии μ или дополнительную пароизоляцию.
Коэффициент сопротивления диффузии водяного пара
Коэффициент паропроницаемости и фактор сопротивления диффузии водяного пара μ описывают одно и то же явление, но с разных сторон, и их легко перепутать:
- Коэффициент паропроницаемости показывает, сколько миллиграммов водяного пара проходит через квадратный метр материала за час при разнице давлений в 1 Па – это абсолютная характеристика самого материала.
- Фактор сопротивления диффузии водяного пара μ сравнивает материал с воздухом: во сколько раз материал сопротивляется диффузии пара сильнее, чем такой же по толщине слой неподвижного воздуха. Чем больше μ, тем выше пароизоляционные свойства материала.
Sd (эквивалентная воздушная толщина) объединяет оба показателя: Sd = μ × толщина слоя. Именно Sd используют в расчётах точки росы и подборе конструкции по нормам.
Зачем нужно знать Sd?
- Расчет точки росы – помогает предсказать, где в стене или на изоляции трубопровода будет выпадать конденсат.
- Подбор пароизоляции – материалы с высоким Sd (например, плёнки, вспененный каучук) используют для защиты утеплителя или холодных поверхностей от влаги.
- Соблюдение строительных норм – например, в многослойных стенах паропроницаемость должна увеличиваться изнутри наружу; для трубопроводов толщину изоляции с нужным μ определяют по СП 61.13330.2012.
Как это влияет на выбор изоляции?
Паропроницаемость и фактор сопротивления диффузии (μ) — ключевые параметры при подборе утеплителя. Рассмотрим на примерах (значения ориентировочные, для проектных расчётов используйте паспортные данные конкретного материала):
| Материал | μ (фактор сопротивления диффузии) | Sd при слое 5 см | Где применять | Особенности |
|---|---|---|---|---|
| Минеральная вата | 1–2 | 0,05–0,1 м | Каркасные стены, кровля | Требует пароизоляции с тёплой стороны |
| Эковата | 1–3 | 0,05–0,15 м | Деревянные дома, перекрытия | Хорошо пропускает пар, важна вентиляция конструкции |
| Пенополистирол (EPS/XPS) | 20–100 | 1–5 м | Фасады, фундаменты | Практически не "дышит", доп. пароизоляция обычно не требуется |
| Пенополиуретан (ППУ) | 30–100 | 1,5–5 м | Кровли, холодильные камеры | Один из самых паронепроницаемых жёстких утеплителей |
| Полиэтиленовая плёнка | ≥100 000 | ≈20–40 м (при толщине плёнки 0,2 мм) | Самостоятельный слой пароизоляции | Практически полностью блокирует диффузию пара |
Фактор сопротивления диффузии водяного пара μ у трубной изоляции K-FLEX
Для изоляции трубопроводов и оборудования, где риск образования конденсата особенно высок (холодоснабжение, наружные сети, оборудование с отрицательной или пониженной температурой поверхности), важен именно высокий фактор сопротивления диффузии μ вспененного каучука. Ориентир по линейке K-FLEX:
| Материал | μ, не менее | Комментарий |
|---|---|---|
| K-FLEX ST | 10 000 | максимальная защита от конденсата – холодильные системы, наружные сети |
| K-FLEX PE COMPACT | 9 000 | плотная структура, повышенная паронепроницаемость |
| K-FLEX IGO | 7 000 | универсальное применение |
| K-FLEX ECO / K-FLEX PE | 4 000 | базовые задачи теплоизоляции без высокого риска конденсата |
| K-FLEX AIR | 3 000 | применения с минимальным риском конденсации |
Чем выше μ, тем меньше вероятность выпадения конденсата на холодной поверхности трубопровода без дополнительного пароизоляционного слоя.
Как определить толщину изоляции по СП 61.13330.2012
СП 61.13330.2012 "Тепловая изоляция оборудования и трубопроводов" – профильный документ для инженерных сетей: в отличие от норм тепловой защиты зданий, он регламентирует, в частности, недопущение конденсации влаги на поверхности изоляции трубопроводов и оборудования.
Минимальная толщина изоляции для защиты от конденсата зависит от:
- температуры транспортируемой среды или температуры поверхности оборудования;
- температуры и относительной влажности окружающего воздуха;
- коэффициента теплопроводности изоляционного материала;
- фактора сопротивления диффузии водяного пара μ материала изоляции.
Логика расчёта: чем ниже температура поверхности относительно точки росы окружающего воздуха и чем выше влажность, тем толще должен быть слой изоляции и/или выше должен быть у неё фактор μ, чтобы точка росы не сместилась на поверхность или внутрь изоляционного слоя. Точный расчёт выполняется по методике СП 61.13330.2012 для конкретных параметров объекта (диаметр, температура, влажность воздуха) – при необходимости наши специалисты могут помочь подобрать толщину и материал для вашей задачи.
Действующие нормы
- СП 61.13330.2012 "Тепловая изоляция оборудования и трубопроводов" – устанавливает требования к толщине изоляции трубопроводов и оборудования, в том числе для предотвращения конденсации влаги.
- СП 50.13330.2019 "Тепловая защита зданий" - регламентирует требования к теплоизоляции, включая паропроницаемость материалов.
- ГОСТ 25898-2012 "Материалы и изделия строительные. Методы определения паропроницаемости" - описывает методы испытаний для определения коэффициента паропроницаемости материалов.
- СП 23-101-2004 "Проектирование тепловой защиты зданий" - дает рекомендации по выбору материалов с учетом их паропроницаемости для предотвращения конденсации влаги.
- EN ISO 13788:2012 "Гигротермические характеристики строительных конструкций и материалов" - методы расчета для предотвращения конденсации влаги.
Паропроницаемость других материалов
Похожий вопрос возникает не только при выборе трубной изоляции, но и при работе со строительными материалами: паропроницаемость мембраны, паропроницаемость штукатурки (в том числе цементной), паропроницаемость утеплителя фасада, паропроницаемость стен из кирпича или газобетона, паропроницаемость пенопласта, паропроницаемость гидроизоляционных плёнок. Принцип везде общий – чем выше коэффициент паропроницаемости слоя, тем свободнее конструкция "дышит", но тем важнее правильно расположить слои по паропроницаемости (по возрастанию изнутри наружу), чтобы не допустить накопления влаги внутри конструкции.
Если у вас остались вопросы по теме, необходима консультация по выбору или покупке изоляционных материалов, вы можете обратиться к нам по телефону 8 800 700 81-22.
