ONE PLUS: трубы и фитинги из сшитого полиэтилена

ONE PLUS — производитель полимерных трубопроводных систем для внутреннего и наружного водоснабжения, радиаторного и напольного отопления, охлаждения и систем снеготаяния. В основе линейки — трубы из поперечно-сшитого полиэтилена PEX-a, а также полный комплект для их монтажа: латунные и полимерные фитинги, коллекторные группы, автоматика защиты от протечек и инструмент. В обзоре — ассортимент, технические характеристики, особенности монтажа и условия гарантии, на которые стоит ориентироваться при подборе оборудования для объекта.

• 18 лет — исследований и производства труб PEX-a
• до 300 000 м/сут — максимальная производительность
• 50 лет — расчётный срок службы труб и фитингов
• 10 лет — гарантия на смонтированную систему

О бренде

За плечами ONE PLUS — 18 лет опыта в разработке и выпуске труб из PEX-a. Производственные мощности позволяют выпускать до 300 000 погонных метров трубы в сутки, что делает возможными как поставки для частного домостроения, так и комплектацию крупных объектов. Продукция получила четыре международных сертификата, а трубы и фитинги разрешены к применению в системах питьевого водоснабжения.

Трубы выпускаются по ГОСТ 32415-2013, который гармонизирован с европейскими требованиями EN ISO 15875 и 15874 для систем из сшитого полиэтилена. Для российского рынка продукцию поставляет ООО «ВАН ПЛАС»; региональную сеть формируют дилеры — например, в Башкортостане, Удмуртии и Пермском крае официальным дилером выступает сеть «Центр Отопления», специалисты которой проходят обучение по подбору и монтажу системы.

Что такое PEX-a и почему его выбирают для инженерных систем

PEX-a — это полиэтилен, молекулы которого связаны в трёхмерную сетчатую структуру. Именно сшивка превращает обычный термопластичный полиэтилен в материал, который сохраняет прочность при температурах до 90 °C и давлении 10 бар. В инженерных системах PEX-a применяют более сорока лет, а мировой рынок труб из сшитого полиэтилена, по данным производителя, растёт примерно на 6,7 % в год.

Практические свойства, значимые для подрядчика и заказчика:

• Молекулярная память. После перегиба или деформации труба восстанавливает форму при нагреве строительным феном. На этом же эффекте построены соединения: расширенная труба сама стягивается на штуцере фитинга и работает как уплотнитель.
• Стойкость к царапинам и морозу. Сшитая структура препятствует развитию поверхностных повреждений, а гибкость материала сохраняется при низких температурах — там, где полипропилен становится хрупким.
• Диэлектрик. Труба не проводит блуждающие токи и статическое электричество, не подвержена электрохимической коррозии.
• Гладкий внутренний слой. Малая шероховатость обеспечивает высокую пропускную способность, а сечение не зарастает отложениями и не заиливается.
• Лёгкость и удобство логистики. Малый вес и поставка в бухтах упрощают транспортировку и укладку, снижают количество стыков на трассе.
• Независимость качества соединения от «человеческого фактора». Технология монтажа стандартизирована, по оценке производителя, это ускоряет установку примерно на 50 %.

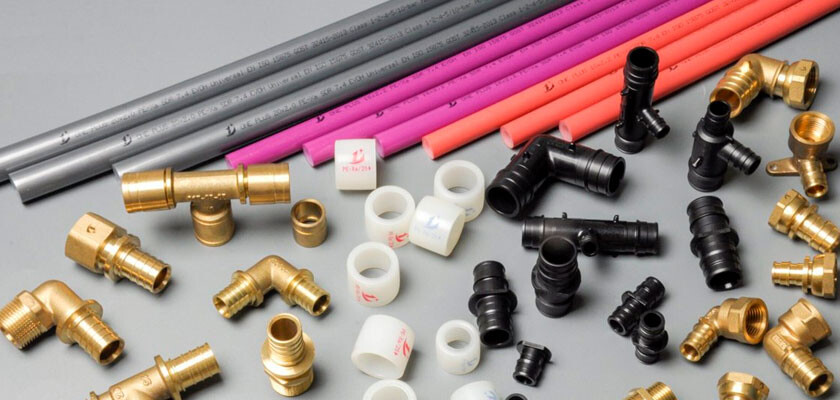

Ассортимент ONE PLUS

Трубы PEX-a и PEX-a/EVOH

435 ₽

Труба металлопласт ONE PLUS Stabil PE-Xa/AL/PE Купить

144 ₽

Труба ONE PLUS PE-Xa/EVOH для отопления Купить

99 ₽

Труба ONE PLUS PE-Xa для водоснабжения Купить

145 ₽

Труба ONE PLUS PE-Xa/EVOH универсальная Купить

Технические характеристики

• Стандарты: ГОСТ 32415-2013, показатели EN ISO 15874; для труб с барьером — требования DIN 4726.
• Классы применения: 1, 2, 4, 5; рабочее давление 10 бар при 90 °C.
• Максимальная рабочая температура — 90 °C, аварийная — 110 °C (по ГОСТ 32415-2013).
• Расчётный срок службы — 50 лет.
• Диаметры — 16–63 мм; выпускаются трубы серий S3,2, S4 и S5, то есть с разной толщиной стенки под разные условия применения.

Номенклатура

Цветовая маркировка

Цвет трубы указывает на область применения и упрощает подбор на складе и проверку на объекте:

• белые (натуральный цвет) — водоснабжение;
• фиолетовые — отопление;
• серебристые — универсальное применение, в том числе тёплые полы, низкотемпературное отопление, охлаждение и снеготаяние.

Зачем нужен кислородный барьер EVOH

Любой полимерный трубопровод в той или иной степени пропускает кислород из помещения в теплоноситель. В закрытых отопительных контурах это ведёт к коррозии стальных и чугунных элементов — радиаторов, котлов, насосов, запорной арматуры — и появлению шлама. Трубы ONE PLUS PEX-a/EVOH имеют антидиффузионный слой, нанесённый по DIN 4726; кислородопроницаемость, по данным производителя, не превышает 0,1 г/м³ в сутки. Барьер защищает оборудование, продлевает срок службы системы и помогает сохранять чистоту теплоносителя.

Практическое правило: для систем отопления, особенно тёплых полов и контуров с металлическими приборами и котлами, следует выбирать трубы с EVOH; для холодного и горячего водоснабжения достаточно однослойной трубы PEX-a.

Фитинги и способы соединения

Компания предлагает три типа соединений. Они рассчитаны на трубы ONE PLUS, при этом, как заявляет производитель, трубы совместимы и с фитингами других производителей, что снижает зависимость проекта от одной системы комплектующих.

Аксиальные фитинги с надвижной гильзой

Соединение построено на принципе осевой напрессовки: фиксирующая гильза надвигается на штуцер и плотно прижимает расширенную трубу. Уплотнителем выступает сама труба, которая за счёт молекулярной памяти стремится вернуться в исходный размер. Фитинги делают из специальной гигиенической латуни CW617N, устойчивой к обесцинкованию. По данным производителя, заготовки получают горячей ковкой из прутка, а не литьём, и прочность таких деталей примерно вдвое выше, чем у литых. Соединения прошли более 5000 термических испытаний и 10 000 циклов ударных нагрузок. Фитинги применимы не только с PEX, но и с трубами PE-RT и PB.

231 ₽

ONE PLUS OP Переходник латунный НР Купить

178 ₽

ONE PLUS OP Муфта соединительная PPSU Купить

308 ₽

Резьбозажимное соединение ONE PLUS под евроконус Купить

1 446 ₽

Трубка Т-образная для радиатора ONE PLUS OP Купить

Важный нюанс для расчёта спецификации: гильза в комплект фитинга не входит и рассчитывается отдельно.

Система фитингов OP

Система состоит из латунных резьбовых фитингов, деталей из PPSU и пластиковых колец PEX-a. Труба вместе с кольцом расширяется, на штуцер надевается, после чего за несколько секунд усаживается и обжимает его. Дополнительные уплотнительные кольца не нужны, соединение получается неразъёмным и необслуживаемым, его можно замоноличивать в бетон. Монтаж выполняется одним расширителем, при температуре ниже −5 °C трубу перед расширением рекомендуется прогреть строительным феном. Производитель отмечает, что с учётом стоимости фитингов и сокращения трудозатрат система OP даёт наибольшую экономию среди систем PEX.

Фитинги OP PPSU

Полифенилсульфон — конструкционный пластик, который применяют в пищевом и медицинском оборудовании, где требуются многократная стерилизация, ударопрочность и химическая стойкость. Фитинги из PPSU не корродируют, устойчивы к ультрафиолету и не зарастают минеральными отложениями. Они допущены к применению в системах питьевого водоснабжения и рассчитаны на системы холодного и горячего водоснабжения, радиаторного и напольного отопления.

Коллекторные группы

Коллекторы ONE PLUS имеют цельнолитой корпус с интегрированными патрубками, а качество после механической обработки контролируется компьютерным распознаванием заусенцев и остатков материала. Запатентованная защита от протекания головки включает два уплотнительных кольца и антиокисляемую прокладку из EPDM: даже при износе обоих колец достаточно затянуть стопорную крышку, чтобы прекратить течь. Клапан и заглушка автоматического воздухоотводчика объединены, что упрощает конструкцию и снижает вероятность протечки.

503 ₽

ONE PLUS Клапан предохранительный с курком Купить

1 061 ₽

ONE PLUS Клапан радиаторный ручной угловой Купить

580 ₽

ONE PLUS Клапан обратный с пластиковым седлом Купить

2 532 ₽

ONE PLUS Группа безопасности котла компактная Купить

Автоматические клапаны защиты от протечек

Устройство ограничивает разовый объём и время водоразбора: при превышении заданных значений подача воды автоматически перекрывается. Заводская настройка — 30 минут, диапазон регулировки — 30–90 минут. При необходимости большего расхода защиту можно временно отключить, управление возможно с пульта. Питание — одноразовая литиевая батарея, рассчитанная на десять лет непрерывной работы. Решение востребовано в коттеджах, апартаментах и объектах, где возможны длительные периоды без присутствия людей.

Особенности монтажа

Для обеих технологий соединения применяется один и тот же принцип: труба режется перпендикулярно оси специальным труборезом, затем расширяется, после чего на неё устанавливается фитинг.

Аксиальные фитинги

1. Отрезать трубу перпендикулярно оси труборезом ONE PLUS.
2. Надеть гильзу, обратив внутреннюю фаску к месту соединения.
3. Вставить расширитель с насадкой нужного диаметра и выполнить развальцовку в 2–3 приёма, поворачивая насадку на 30° перед каждым сведением ручек.
4. Установить фитинг до предпоследнего буртика штуцера.
5. Надвинуть гильзу на фитинг до упора пресс-аппаратом с насадкой подходящего диаметра. Гильза и фитинг должны прилегать без зазора.

Фитинги OP

1. Отрезать трубу перпендикулярно оси.
2. Надеть кольцо на конец трубы до упора.
3. Расширить трубу с кольцом несколько раз, проворачивая инструмент, пока головка не войдёт до упора.
4. Быстро установить штуцер фитинга до упора: через несколько секунд труба усядется и образует прочное соединение.

Монтаж допускается при температуре до −15 °C. При температуре ниже −5 °C для системы OP трубу перед расширением рекомендуется прогревать строительным феном.

Где применяются трубы и фитинги ONE PLUS

• тёплые полы и тёплые стены;
• холодное и горячее водоснабжение квартир, частных и многоэтажных домов;
• радиаторное отопление;
• обогрев открытых площадок и лестничных сходов, системы снеготаяния;
• отопление стадионов и бассейнов;
• подогрев почвы в теплицах, парниках, зимних садах и оранжереях.

Оборудование ONE PLUS уже используется на реальных объектах: в апарт-отеле «YE'S Ботанический сад» и здании по программе реновации в Москве, клубной резиденции «Ангелово» и коттеджном посёлке «Кембридж» в Подмосковье, жилых комплексах «Новые Ключи» в Сургуте и «Фрегат 2» во Владивостоке, храме Андрея Первозванного в Геленджике и сети автомоек самообслуживания «Амиго» в Новокузнецке.

Гарантия 10 лет: на что обратить внимание

Производитель даёт 10-летнюю гарантию на смонтированную систему ONE PLUS — трубы и фитинги. Для подрядчика важно, что гарантия привязана к условиям монтажа:

• применение оригинальных труб и оригинальных фитингов ONE PLUS;
• использование одобренного монтажного инструмента;
• обязательные гидравлические испытания системы.

Гарантия не распространяется на повреждения от замерзания воды, внешние механические повреждения, эксплуатацию вне режимов ГОСТ 32415-2013 и на компенсацию убытков от простоя. При гарантийном случае обязателен вызов представителя ООО «ВАН ПЛАС». Эти условия стоит заранее довести до монтажных бригад и зафиксировать в исполнительной документации.

Преимущества ONE PLUS для оптовых покупателей и монтажных организаций

• Единая система. Трубы, фитинги, коллекторы, клапаны и инструмент одного производителя упрощают комплектацию объекта и гарантийные вопросы.
• Два способа соединения на выбор. Аксиальное с гильзой удобно для скрытых и замоноличиваемых участков с визуальным контролем, система OP — для быстрого монтажа одним инструментом.
• Экономия на монтаже. Нет дополнительных уплотнителей, один расширитель, бухты большой длины сокращают число соединений.
• Работа в холодное время года. Монтаж возможен при температуре до −15 °C, что важно для сезонных графиков строительства.
• Совместимость. Трубы можно использовать с фитингами других производителей.
• Подтверждённое качество. Сертификаты, допуск к питьевому водоснабжению, 50-летний расчётный срок службы и 10-летняя гарантия.

Рекомендации по применению

• Подбирайте толщину стенки и серию трубы под рабочие параметры и условия прокладки.
• Для отопления с металлическими приборами используйте трубы с барьером EVOH.
• Как и любой полиэтилен, трубы следует хранить и прокладывать с защитой от длительного воздействия прямого солнечного света.
• Не допускайте замерзания воды в трубопроводе — такие случаи исключены из гарантии.
• Обязательно проводите гидравлические испытания и сохраняйте протоколы.

Частые вопросы

Подбор оборудования и расчёт спецификации

Бесплатная консультация технического специалиста по выбору и заказу продукции ONE PLUS доступна по телефону: 8 (800) 775-58-87.
