Как выбрать медную трубу
С чего начать выбор медной трубы
Прежде чем покупать медную трубу, определите четыре параметра: для какой задачи она нужна — кондиционер, отопление или водоснабжение; какой наружный диаметр требуется; какая нужна толщина стенки; и в каком состоянии должна быть труба — отожжённом или неотожжённом. Эти параметры не универсальны: труба, которая отлично подходит для холодильного контура кондиционера, может не подойти для системы отопления, даже если совпадает по диаметру.
Стандарты, по которым изготавливают медные трубы, — ГОСТ 617-2006 для российского рынка, а также международные ASTM B280 и EN 12735-1 для труб холодильных и климатических систем.
Виды медных труб: отожжённая и неотожжённая
В производстве медных труб используют два вида бесшовного проката, и разница между ними определяется термической обработкой.
Неотожжённая труба сохраняет структуру металла, которая формируется при производстве. Она прочная — разрывная прочность около 450 МПа, — но жёсткая: при попытке согнуть такую трубу вручную она может треснуть или заломиться. Поставляется прямыми отрезками, обычно по 2 м.

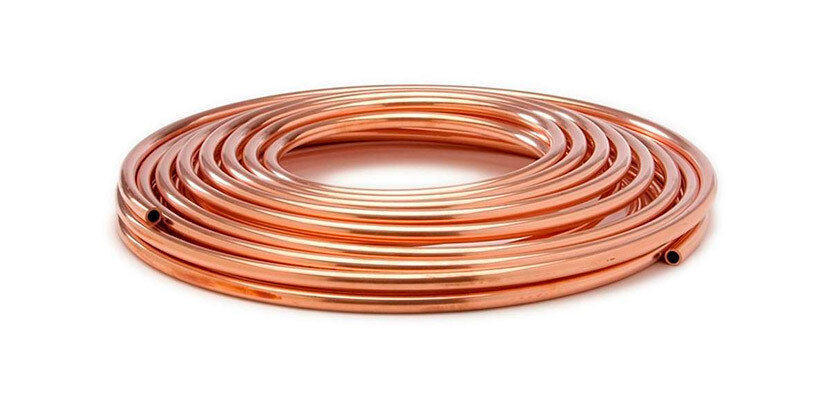

Отожжённая труба проходит дополнительную обработку: её нагревают до 600–700°C, а затем медленно охлаждают. Простыми словами, при высокой температуре внутренняя структура металла "расслабляется", а медленное остывание закрепляет это мягкое состояние. В результате труба становится менее прочной (запас прочности до 220 МПа), зато пластичной — разрывное удлинение около 60%. Такую трубу можно гнуть руками или простым инструментом, укладывать в узкие места и огибать препятствия без лишних фитингов. Поставляется в бухтах, чаще всего по 50 м.
| Параметр | Отожжённая труба | Неотожжённая труба |
|---|---|---|
| Форма поставки | Бухта, 50 м | Прямые отрезки, 2 м |
| Прочность | До 220 МПа | Около 450 МПа |
| Гибкость | Высокая, гнётся вручную | Низкая, нужны фитинги на поворотах |
| Где применяют | Кондиционеры, трассы со сложной геометрией | Отопление, прямые участки |
Вопрос "какая медная труба лучше" не имеет универсального ответа: для трассы кондиционера с поворотами удобнее отожжённая труба, а для протяжённого прямого участка отопления вполне подходит неотожжённая.
Как выбрать трубу под конкретную задачу
Общий принцип один: точный диаметр и толщину стенки берут из документации на оборудование или проекта системы, а не подбирают "на глаз" по мощности или диаметру уже имеющейся бухты.
Труба для кондиционера
В сплит-системе между внутренним и наружным блоком проходят две медные линии — жидкостная и газовая. Жидкостная обычно меньшего диаметра, газовая — большего. Точные размеры указаны в монтажной документации конкретной модели: одна и та же маркировка мощности (например, кондиционеры классов 07, 09, 12, 18 или 24 по обозначению BTU) не гарантирует одинаковую пару диаметров у разных производителей.
Дюймовое обозначение относится к наружному диаметру трубы:
| Размер в дюймах | Наружный диаметр, мм |
|---|---|
| 1/4″ | 6,35 |
| 3/8″ | 9,52 |
| 1/2″ | 12,70 |
| 5/8″ | 15,88 |
| 3/4″ | 19,05 |
Распространённая пара для бытовых кондиционеров — 1/4″ + 3/8″, но она не универсальна: для другой серии может потребоваться иное сочетание, например 1/4″ + 1/2″.
Труба для отопления и водоснабжения
Медные трубы для отопления и ГВС/ХВС отличаются от труб для кондиционеров: у них увеличенная толщина стенки (нередко до 1 мм против 0,65–0,81 мм у кондиционерных), больший вес и менее строгие требования к чистоте сплава внутри. Эти отличия не мешают эксплуатации отопительного котла, но взаимозаменять такие трубы с кондиционерными не стоит — это может привести к поломке компрессора. Медь также используют для тёплых полов: гибкая отожжённая труба позволяет собрать контур с минимальным числом сварных соединений.
Как рассчитать нужную длину трубы
Метраж считают по фактическому маршруту между блоками или узлами системы, а не по расстоянию по прямой. В расчёт входят: горизонтальные участки, вертикальные подъёмы и спуски, обходы стен и других конструкций, а также технологический запас на подведение к патрубкам и на обслуживание в будущем. Если жидкостная и газовая линии кондиционера идут рядом, для каждой обычно нужен одинаковый маршрутный метраж, но покупают их отдельно — в своих диаметрах.
Перед покупкой бухты стоит свериться с ограничениями оборудования: максимально допустимой длиной трассы и перепадом высот между блоками — эти значения указаны в документации на кондиционер и напрямую влияют на то, хватит ли одной бухты или потребуется докупать трубу с дополнительным паяным или пресс-соединением.
Изоляция для медных труб
Изоляция нужна не только для защиты от промерзания зимой или перегрева летом. Она также снижает нагрузку на компрессор, уменьшает расход хладагента и электроэнергии и защищает трубу от механических повреждений при прокладке в коробе или штробе.
Материал изоляции — как правило, вспененный каучук с закрытыми порами или нейлон, рассчитанные на эксплуатацию при температурах примерно от +100 до +150°C. Ключевое правило подбора: внутренний диаметр изоляционной трубки должен точно соответствовать наружному диаметру медной трубы — то есть изоляцию выбирают уже после того, как определён конкретный размер трубы (например, для 1/4″ и 3/8″ нужны разные утеплители), а не наоборот.
Медь, алюминий, полипропилен: что выбрать
Медь — не единственный материал для труб, и в некоторых задачах она себя оправдывает не всегда.
Алюминий и сплавы на его основе примерно в 2,5 раза дешевле меди, но для холодильных контуров кондиционеров не подходят: при контакте с фреоном они вступают в химическую реакцию, что делает соединение ненадёжным. Для отопления и водоснабжения в квартире часто достаточно полипропилена или металлопластика — они заметно дешевле меди и не требуют специального инструмента для монтажа, такого как труборез, горелка или пресс-клещи.
Медь обоснованно выбирают там, где важны долговечность и надёжность соединений: в холодильных контурах кондиционеров (единственный практичный вариант), в скрытой разводке в стенах и стяжке пола, где ремонт впоследствии затруднён, и в системах газоснабжения с повышенными требованиями к прочности шва. Для типового отопления или водопровода в квартире медь — не обязательный, а скорее премиальный выбор: она прослужит дольше, но и стоит ощутимо дороже аналогов.
Какое давление и температуру выдерживает медная труба
Точного универсального значения "давление, которое выдерживает медная труба" не существует — оно зависит от толщины стенки и от того, отожжённая труба или нет. У неотожжённой трубы выше разрывная прочность (около 450 МПа), у отожжённой — ниже (до 220 МПа), зато она пластичнее. Чем толще стенка при одинаковом наружном диаметре, тем выше запас прочности и допустимое рабочее давление.
По температурному диапазону отожжённые трубы, применяемые в холодильных и климатических системах, обычно эксплуатируются от -150 до +200°C. Однако точные цифры по рабочему давлению для конкретной трубы всегда нужно смотреть в техническом паспорте изделия и сверять со стандартом, по которому она изготовлена (ASTM B280, EN 12735-1 или ГОСТ), а не ориентироваться на усреднённые данные из общих источников.
Как соединить медные трубы
Есть два основных способа соединения медных труб.
- Пайка — старейший способ. Между трубой и фитингом расплавляется припой, который застывает и соединяет детали, действуя как металлический "клей". Для пайки нужны газовая горелка, припой и флюс — состав, который снимает окислы с поверхности металла и помогает припою равномерно растечься. Припои бывают мягкими и твёрдыми: мягкий проще в работе и подходит для труб небольшого диаметра в системах ХВС, ГВС и отопления, твёрдый обязателен для труб от 35 мм и для газоснабжения, поскольку требует более высокой температуры плавления и даёт более прочный шов. У каждого типа припоя — свой флюс, они не взаимозаменяемы. Пайка требует навыка: ошибка проявляется не сразу, а как скрытая утечка через некоторое время.
- Пресс-фитинги — более современный способ. На трубу надевается фитинг (уголок, тройник, муфта), затем он обжимается специальным инструментом с большим усилием. Герметичность обеспечивает уплотнительное кольцо из EPDM — резины, устойчивой к горячей воде и не разрушающейся от контакта с медью. Такое соединение либо выполнено правильно, либо очевидно неправильно, что снижает влияние человеческого фактора на качество монтажа.
Резать трубу нужно специальным труборезом, а не ножовкой: попавшие внутрь металлические опилки могут повредить оборудование, особенно в контуре кондиционера.
Вальцовка и раструбовка концов трубы
Перед соединением конец трубы часто нужно расширить — эта операция называется вальцовкой или раструбовкой. Специальным инструментом на конце формируют раструб нужного диаметра, в который затем вставляется соседний отрезок трубы или штуцер, после чего место соединения пропаивают. Отожжённая труба благодаря пластичности выдерживает многократную вальцовку без повреждения проходного сечения, что делает её удобной именно для таких соединений в холодильных контурах.
Опрессовка и вакуумирование после монтажа
После того как трасса собрана, её нельзя сразу заполнять хладагентом или теплоносителем. Сначала систему проверяют на герметичность: в контурах кондиционеров и холодильной технике трассу вакуумируют — откачивают воздух и влагу вакуумным насосом, — а в системах отопления и водоснабжения проводят опрессовку, то есть создают в трубах повышенное давление и следят, не падает ли оно со временем. Падение давления указывает на негерметичное соединение, которое нужно найти и переделать до запуска системы в работу.
Частые ошибки при выборе медной трубы
- Подбирать пару труб для кондиционера только по его мощности, без сверки с документацией
- Путать наружный и внутренний диаметр трубы
- Не проверять толщину стенки при совпадающем наружном диаметре
- Считать пару 1/4″ + 3/8″ универсальной для всех кондиционеров
- Использовать трубу для отопления в контуре кондиционера и наоборот
- Покупать трубу без понятного стандарта изготовления
- Оставлять концы трубы открытыми до монтажа
- Резать трубу обычной ножовкой вместо трубореза
- Считать расстояние между блоками по прямой, не учитывая повороты и запас на монтаж
- Подбирать изоляцию "на глаз", без сверки внутреннего диаметра утеплителя с наружным диаметром трубы
- Запускать систему без опрессовки или вакуумирования после монтажа
Частые вопросы
Какую медную трубу выбрать для кондиционера?
Точный диаметр жидкостной и газовой линии берут из монтажной документации конкретной модели кондиционера, а не из его мощности. Часто встречается пара 1/4″ + 3/8″, но она не универсальна для всех серий.
Какая медная труба лучше — отожжённая или неотожжённая?
Отожжённая гибче и удобнее для трасс с поворотами, например в кондиционерах. Неотожжённая прочнее и подходит для прямых участков, например в отоплении. "Лучше" зависит от задачи, а не от вида проката самого по себе.
Какое давление выдерживает медная труба?
Зависит от толщины стенки и вида обработки: у неотожжённой прочность выше (около 450 МПа), у отожжённой — ниже (до 220 МПа), но она гибче. Точное рабочее давление уточняют в паспорте конкретной трубы.
Как соединить медные трубы?
Двумя способами — пайкой через расплавленный припой и флюс или пресс-фитингами с обжимом специальным инструментом. Пайка дешевле по инструменту, но требует навыка; пресс-фитинги дороже, но дают предсказуемый результат независимо от опыта монтажника.
Чем труба для отопления отличается от трубы для кондиционера?
Труба для отопления обычно толще (стенка до 1 мм против 0,65–0,81 мм у кондиционерной), тяжелее и менее чистая по сплаву. Взаимозаменять их не рекомендуется — это может привести к поломке кондиционера.
Какие бывают виды медных труб?
Два основных вида — отожжённая (мягкая, в бухтах, гибкая) и неотожжённая (твёрдая, прямыми отрезками, менее пластичная). Выбор вида зависит от маршрута трассы и способа монтажа.
Можно ли поставить трубу большего диаметра, чем указано в инструкции?
Самостоятельно менять диаметр не стоит — это меняет скорость движения хладагента и условия возврата масла в компрессор, что может привести к поломке оборудования.
Сколько служит медная труба?
При правильном монтаже и эксплуатации — практически неограниченный срок; трубы столетней давности до сих пор работают в старых домах. Основные причины выхода из строя — механическое повреждение или коррозия при контакте с несовместимым металлом.
