Как работает пресс фитинг
Что такое пресс-фитинг для труб

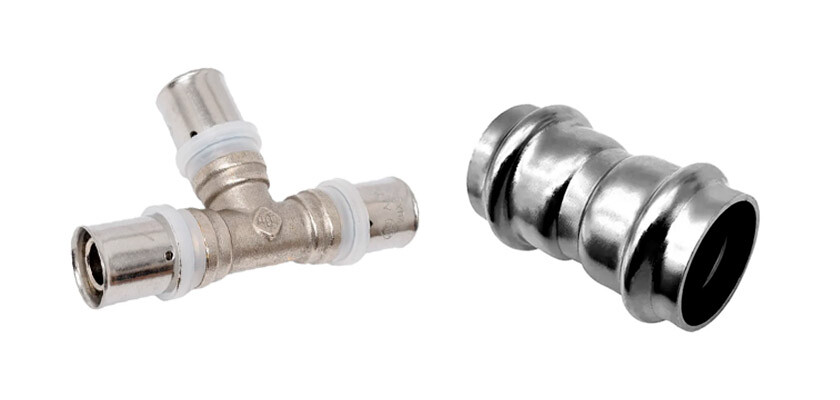

Пресс-фитинг — это соединительная деталь, которая крепится к трубе обжимом специальным пресс-инструментом. Стальная гильза или сам корпус фитинга деформируется, прижимает трубу к штуцеру или уплотнительному кольцу, и соединение становится герметичным и неразъёмным. Подтягивать его не нужно, а разобрать без разрушения нельзя.
Материал фитинга зависит от трубы. Латунные пресс-фитинги со стальной гильзой применяют с металлопластиковыми трубами и армированными трубами из сшитого полиэтилена (PE-X) в водоснабжении, радиаторном отоплении и тёплых полах. Нержавеющие пресс-фитинги ставят на трубы из нержавеющей стали в питьевом водоснабжении, отоплении и технологических линиях.
Сразу уточним термины. Пресс-фитинг обжимают инструментом, и он неразборный. Обжимной (компрессионный) фитинг затягивают гайкой, и он разборный. Аксиальный (надвижной) фитинг — вариант для труб из сшитого полиэтилена: на трубу надвигают гильзу. Слово «опрессовка» означает и обжим соединения, и испытание системы давлением, поэтому ниже мы пишем «обжим» и «испытание давлением».
Как работает пресс-фитинг: устройство и принцип обжима
В основе любого пресс-соединения два эффекта: труба механически зафиксирована, а уплотнение не даёт воде выйти. Оба создаются за один цикл обжима. Сначала посмотрим, из чего состоит фитинг.

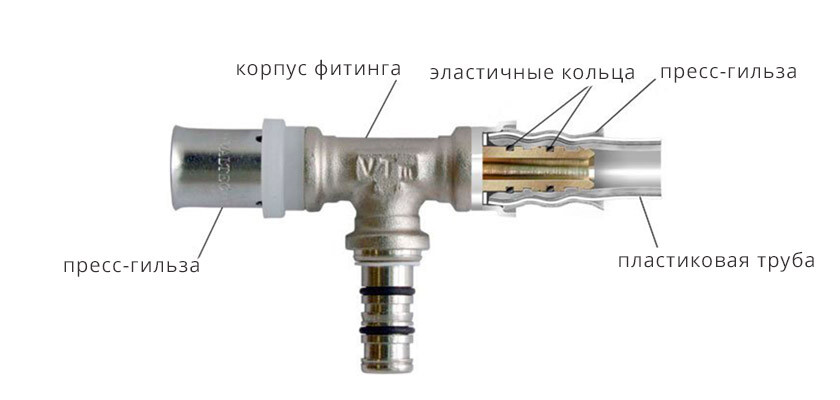

Из чего состоит латунный пресс-фитинг
Разберём типовую конструкцию для металлопластика:
- Корпус со штуцером. Латунь, чаще никелированная (например, марка CW617N). Кольцевые выступы штуцера удерживают трубу.
- Уплотнительные кольца. Два кольца из EPDM в проточках штуцера отвечают за герметичность.
- Фиксатор (обойма). Пластиковая деталь разделяет алюминиевый слой трубы и латунный корпус, чтобы не возникала гальваническая пара, и помогает точно поставить губки инструмента.
- Обжимная гильза. Нержавеющая сталь (например, AISI 304). Расширенный раструб облегчает надевание трубы, а смотровое окно, если оно есть, показывает, что труба дошла до упора.
Нержавеющий пресс-фитинг: чем отличается конструкция
Фитинг для нержавеющей трубы, как правило, бесштуцерный: труба входит в раструб, и канал не сужается. Отдельной гильзы нет: обжимается сам корпус из нержавеющей стали (например, AISI 304) в зоне, где лежит уплотнительное кольцо из EPDM. Если нужна более высокая температурная или химическая стойкость, кольцо заменяют на FPM (витон).
Профили губок другие: V, M и другие, в зависимости от производителя. Трубу нужно брать из нержавеющей стали, которую допускает документация системы, а не «по диаметру».
Что происходит при обжиме
Порядок для латунного фитинга с гильзой:
- До обжима. Труба надета на штуцер до упора, кольца лежат в проточках, гильза свободно охватывает трубу.
- Обжим. Губки инструмента смыкаются вокруг гильзы и сжимают её по всей окружности.
- Деформация. Гильза вдавливает стенку трубы в кольцевые выступы штуцера, и труба надёжно зацепляется за фитинг. Герметичность создают кольца, плотно прижатые стенкой трубы. У профиля ТН зоны обжатия расположены рядом с кольцами, а не поверх них (по документации Valtec). Кольца не раздавливаются, и герметичность сохраняется при перепадах температуры. У других производителей конструкция может отличаться, поэтому сверяйтесь с паспортом.
- После обжима. Гильза остаётся на месте и удерживает соединение.
У нержавеющего фитинга принцип тот же, только проще: инструмент сжимает корпус, тот зажимает уплотнительное кольцо на трубе, и получается постоянное герметичное соединение.
Что из этого следует. Герметичность задаёт геометрия, которую формируют губки, а не сила рук, поэтому подручный инструмент не подходит. Резьбы и гаек нет, значит, нечего подтягивать при нагреве и остывании. Деформация необратима, поэтому фитинг не разбирают. А результат зависит от подготовки трубы: среза, фаски и глубины вставки.
Виды пресс-фитингов и где их применяют
Пресс-фитинги различают по материалу и по типу трубы:
| Тип | Материал | Трубы | Инструмент | Особенность |
|---|---|---|---|---|
| Латунный обжимной со стальной гильзой | латунь, гильза из нержавеющей стали | металлопластик, армированные PE-X и PE-RT | пресс-клещи или пресс, профиль ТН и др. | фиксатор-диэлектрик, штуцер |
| Аксиальный (надвижной) | латунь, надвижная гильза | сшитый полиэтилен PE-Xa | аксиальный пресс, экспандер | гильза надвигается, а не обжимается |
| Нержавеющий | нержавеющая сталь AISI 304 | трубы из нержавеющей стали | электрогидравлический или аккумуляторный пресс, профили V, M | бесштуцерный, кольцо EPDM или FPM |
По форме это муфты, угольники, тройники, водорозетки, переходы на наружную и внутреннюю резьбу, заглушки. Применяют их в холодном и горячем водоснабжении, радиаторном отоплении, тёплых полах и на коллекторах. Допустимые температуры и давления зависят от производителя и типоразмера, поэтому берите их из паспорта конкретной системы. Есть и отдельные пресс-системы для медных труб, их мы не разбираем.
Плюсы технологии: быстрый и повторяемый монтаж, отсутствие подтяжки, скрытая прокладка там, где это допускает инструкция. Ограничения: неразъёмность, нужен инструмент и аккуратная подготовка трубы.
Пресс-фитинг или обжимной (компрессионный): что лучше
«Обжимным» в обиходе называют компрессионный фитинг: трубу фиксирует разрезное кольцо, которое сжимает накидная гайка. Соединение затягивают ключом, поэтому его можно разобрать. Выбирать стоит по условиям монтажа, а не искать универсального победителя.
Сравнение по критериям
| Критерий | Пресс-фитинг | Обжимной (компрессионный) |
|---|---|---|
| Способ соединения | обжим гильзы или корпуса инструментом | затяжка гайкой с разрезным кольцом |
| Разборность | неразъёмный | разборный |
| Подтяжка | не требуется | может понадобиться после термоциклов |
| Скрытая прокладка | допускается по инструкции производителя | как правило, не рекомендуется: нужен доступ |
| Инструмент | пресс-клещи или пресс, калибратор | гаечные ключи, калибратор |
| Повторяемость | выше: результат задаёт инструмент | ниже: зависит от усилия затяжки |
| Затраты на старте | нужен пресс-инструмент (его можно арендовать) | нужны только ключи |
Главное различие в том, кто отвечает за качество. У пресса геометрию соединения создаёт инструмент. У обжимного всё зависит от усилия затяжки, и со временем соединение может потребовать проверки. Оба типа надёжны при правильном монтаже, но ошибки у них разные: у пресса это подготовка трубы и профиль губок, у обжимного момент затяжки и отсутствие последующей проверки.
Когда выбрать пресс, а когда обжимной
Пресс-фитинг подходит, если трубы прячут в стяжку, штробу или за гипсокартон, если соединений много и важна повторяемость, если работать приходится в тесных местах и «подтянуть потом» не получится.
Обжимной подходит, если узел доступен для осмотра, если нужно быстро заменить участок или разобрать соединение, если объём мал и покупать пресс-инструмент нет смысла.
Отдельно посчитайте инструмент. Для пяти-десяти соединений на одном объекте пресс-клещи проще арендовать или поручить работу мастеру с инструментом, а при регулярном монтаже покупка окупается. Часто лучше комбинировать: пресс на трассах, разборные узлы на оборудовании, где может понадобиться сервис. Сравнение с резьбовыми фитингами для отопления вынесено в отдельный материал.
Какой инструмент нужен для монтажа пресс-фитингов
| Инструмент | Зачем | На что смотреть |
|---|---|---|
| Ручные пресс-клещи | обжим латунных фитингов на металлопластике, обычно 16–32 мм | исправность, профиль губок |
| Аккумуляторный или электрогидравлический пресс | большой объём, нержавеющие системы | усилие |
| Губки и насадки | задают профиль обжима: ТН, U, H, B (металлопластик), V, M (нержавейка) | профиль должен соответствовать системе, а не только диаметру |
| Труборез | рез строго под 90° | для нержавейки — роликовый |
| Калибратор с фаскоснимателем | возвращает торцу форму, снимает фаску | для металлопластика обязателен |
| Маркер или шаблон | метка глубины вставки | метка должна остаться видимой после обжима |
Перед работой осмотрите губки: сколы, деформация и загрязнение оставляют неправильный след на гильзе. Плоскогубцы, тиски и разводной ключ заменить пресс не могут: они не дают равномерного кольцевого сжатия. Для нержавеющей трубы не подходят также болгарка и пилы с масляным охлаждением.
Как установить пресс-фитинг: пошаговая инструкция
Перед началом убедитесь, что труба, фитинг и губки принадлежат одной системе и совместимы по профилю, а инструмент исправен. Дальше идёт подготовка трубы, обжим и проверка.
Подготовка трубы
- Отмерьте участок с учётом глубины захода трубы в фитинг.
- Отрежьте трубу строго под 90°. Косой рез мешает трубе дойти до упора.
- Проверьте торец: он не должен быть овальным или смятым.
- Откалибруйте торец и снимите фаску. Острая кромка режет уплотнительное кольцо. У нержавеющей трубы удалите заусенцы с наружной и внутренней кромок.
- Очистите торец и осмотрите фитинг: кольцо на месте, грязи нет. Для нержавеющих труб не используйте хлорсодержащие чистящие средства.
- Нанесите маркером метку глубины вставки.
Как обжимать пресс-фитинг клещами
- Вставьте трубу до упора плавным движением. Если идёт туго, проверьте калибровку и фаску, не забивайте трубу молотком.
- Сверьте метку. Она должна быть у края гильзы или трубу видно в смотровом окне.
- Установите губки нужного профиля на зону обжима ровно, перпендикулярно оси трубы. Насадку упирают в монтажный буртик фиксатора, если он есть. Проверьте, что инструменту хватает места сомкнуться: стена или соседняя труба не должны мешать.
- Обожмите за один полный цикл до смыкания губок или до автоматического отключения инструмента. Прерывать цикл нельзя.
- Снимите инструмент и осмотрите соединение. Повторно не обжимайте: в паспортах на нержавеющие системы это прямо запрещено.
Трубу не «натягивайте» на фитинг: соединение не должно работать на излом. Между соседними фитингами оставляйте прямой участок трубы не короче, чем указано в таблице производителя, иначе губки не встанут ровно. Крепления ставьте на трубу, а не на фитинг, и учитывайте температурное удлинение труб в отоплении и ГВС.
Проверка обжима и испытание давлением
Осмотрите каждое соединение. Труба видна в окне или метка у края гильзы, гильза обжата ровно, без трещин и перекоса, следы губок по контуру одинаковые, люфта нет.
Затем проведите испытание давлением по проекту и инструкции производителя. В нормативных ссылках производители систем указывают СП 73.13330. Порядок такой:
- Заполните систему водой и вытесните воздух.
- Осмотрите стыки без повышенного давления.
- Поднимите давление насосом до значения из инструкции и выдержите время.
- Проверьте манометр и осмотрите каждый стык.
Все соединения проверяют до того, как трубы закроют стяжкой, штробой или коробом.
В некоторых нержавеющих системах уплотнительное кольцо имеет индикатор: необжатое соединение течёт при низком давлении. Так неопрессованные стыки находят на испытании. Но рассчитывать на это можно только там, где это указано в инструкции.
Частые ошибки при обжиме и как их исправить
| Ошибка | Чем опасна | Как избежать |
|---|---|---|
| Косой или рваный рез | кольцо повреждено, труба не встаёт до упора | труборез, контроль угла 90° |
| Нет калибровки и фаски (заусенцы у нержавейки) | острая кромка срезает кольцо | калибратор с фаскоснимателем |
| Труба не дошла до метки | слабая зона, течь проявится позже | метка и смотровое окно |
| Не тот профиль губок | неправильная деформация | сверить профиль (ТН, V, M и др.) с документацией |
| Обжим с перекосом или не за один цикл | неравномерное сжатие | ровная установка, полный цикл |
| Загрязнение торца или фитинга | микропротечка | держать фитинги в упаковке до монтажа |
Если ошибка уже допущена, не дожимайте фитинг. Срежьте дефектный участок, подготовьте новый торец и поставьте новый фитинг. Ремонтные гильзы применяйте только в тех системах, где они предусмотрены, и по инструкции.
Вопросы и ответы
Как работает пресс-фитинг?
Пресс-фитинг фиксирует трубу на штуцере и уплотняет её за счёт обжима стальной гильзы. Клещи сжимают гильзу, стенка трубы вдавливается в выступы штуцера, кольца плотно прижимаются, и соединение становится герметичным и неразъёмным.
Можно ли разобрать пресс-фитинг и использовать повторно?
Нет, пресс-соединение неразъёмное. При обжиме гильза необратимо деформирует трубу, поэтому дефектный фитинг срезают и ставят новый. Повторный обжим допустим только там, где его прямо разрешает инструкция производителя.
Что лучше: пресс-фитинг или обжимной?
Зависит от места монтажа. Пресс-фитинг лучше для скрытой прокладки и больших объёмов, потому что не требует подтяжки. Обжимной (компрессионный) на гайке удобнее в доступных узлах и при ремонте: он разборный и не требует пресс-инструмента.
Можно ли обжать пресс-фитинг плоскогубцами или разводным ключом?
Нет. Они не создают равномерного кольцевого сжатия по всей гильзе, и соединение может потечь под давлением. Нужны пресс-клещи или пресс-инструмент с губками того профиля, который указал производитель фитингов.
Можно ли прятать пресс-фитинги в стяжку или стену?
Да, если это допускает производитель системы. Соединение неразъёмное и не требует подтяжки, поэтому его применяют в скрытой прокладке. До закрытия каждое соединение осматривают, а систему испытывают давлением.
Как проверить, что пресс-фитинг обжат правильно?
Осмотрите соединение: труба видна в смотровом окне или метка у края гильзы, гильза обжата ровно, без трещин и перекоса. Затем испытайте систему давлением по инструкции производителя и проверьте стыки на подтёки.
Что делать, если пресс-фитинг подтекает после обжима?
Не дожимайте фитинг. Срежьте дефектный участок, подготовьте новый торец и поставьте новый фитинг. Ремонтные гильзы применяйте только там, где они предусмотрены, и строго по инструкции производителя.
Подойдут ли клещи одного бренда к фитингам другого?
Не всегда. Одинакового диаметра недостаточно: профиль губок (ТН, U, H, B для металлопластика, V, M для нержавейки) должен соответствовать системе. Сверьте профиль в документации производителя фитингов.
Чем латунный пресс-фитинг отличается от нержавеющего?
Латунный со стальной гильзой ставят на металлопластик и PE-X: труба надевается на штуцер и обжимается гильзой. Нержавеющий, как правило, бесштуцерный: труба входит внутрь, обжимается сам корпус. Различаются профили губок, инструмент и трубы.
Итоги
Пресс-фитинг держит трубу и уплотняет соединение за счёт обжима: стальная гильза (у нержавеющих систем сам корпус) деформируется инструментом, и результат уже не меняется. Надёжность зависит от трёх вещей: ровный срез и фаска, труба до метки, губки нужного профиля. Для скрытых трасс и больших объёмов подходит пресс-фитинг, для доступных узлов и ремонта — обжимной. Если сомневаетесь в совместимости трубы, фитинга и губок, сверьтесь с паспортом производителя: это дешевле, чем вскрывать стяжку. Перед закрытием стяжкой обязательно испытайте систему давлением.
