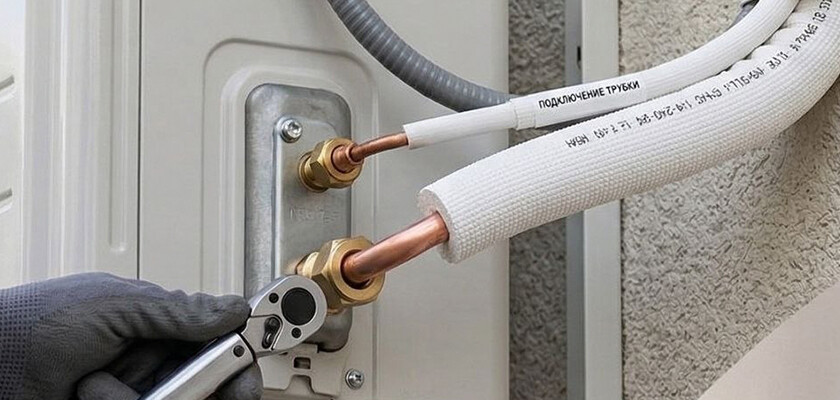

Изоляция фреонопроводов
Монтаж фреоновых магистралей — одна из самых ответственных операций при установке сплит-системы. От качества изоляции медной трубы зависит не только энергоэффективность кондиционера, но и срок его службы, отсутствие конденсата на трассе, состояние отделки у заказчика и количество гарантийных выездов у бригады. В этом материале разберём, какая медная труба подходит для фреона, какая теплоизоляция на неё нужна, какие типовые ошибки совершаются при ручном монтаже и почему всё больше монтажников переходят на заводскую медную изолированную трубу — на примере системы K-FLEX SPLIT.
Зачем нужна изоляция фреонопроводов
Фреонопровод работает в жёстких условиях: по жидкостной линии идёт хладагент при высокой температуре и давлении, по газовой — холодный парообразный фреон. Без теплоизоляции запускается сразу несколько негативных процессов:
- Конденсат на холодной газовой трубе. Разница температур между фреоном и воздухом помещения приводит к обильному выпадению влаги. Капли портят отделку, стекают на мебель, провоцируют плесень.
- Теплопотери и потеря производительности. Неизолированная жидкостная линия отдаёт тепло в помещение или, наоборот, нагревается от окружающей среды, снижая холодопроизводительность системы на 10–20%.
- Обмерзание. На длинных трассах или в режиме низкотемпературной работы трубы покрываются инеем, что приводит к сбоям автоматики и авариям компрессора.
- Перерасход электроэнергии. Компрессор работает с увеличенной нагрузкой, чтобы компенсировать потери. Для коммерческих систем это десятки тысяч рублей переплаты в год.
- УФ-деградация. На наружных участках голая медь и незащищённая изоляция под солнцем стареют кратно быстрее.
Именно поэтому теплоизоляция для медных труб кондиционера — обязательный элемент монтажа, а не опция, которой можно пренебречь ради экономии.
Труба медная для кондиционеров: какой металл использовать
Стандарт для современного климатического монтажа — медная труба марки Cu-DHP (CW024A). Это раскисленная фосфором медь с минимальным содержанием кислорода. Именно такая медь:
- устойчива к рабочему давлению современных хладагентов и выдерживает импульсные нагрузки;
- не образует внутренних окислов, которые могли бы попасть в контур и повредить компрессор;
- хорошо гнётся, паяется и развальцовывается под фитинги;
- совместима со всеми актуальными хладагентами, включая R32, R410A, R454B.
Для монтажа сплит-систем используется отожжённая медная труба — она пластичная, подаётся в бухтах, легко прокладывается по сложной геометрии объекта. Жёсткая (неотожжённая) медь применяется на стационарных магистралях с прямолинейными участками, где важна механическая стойкость.
Труба медная для фреона: требования к чистоте и подготовке
Фреоновая магистраль предъявляет к меди более жёсткие требования, чем, скажем, водопровод или отопление. Ключевые моменты, на которые смотрит опытный монтажник:
- Заглушенные торцы. Бухты медной трубы для фреона поставляются с защитными колпачками. Внутрь не должна попасть ни пыль, ни влага — вскрывать бухту следует в последний момент перед соединением.
- Сухой внутренний канал. Даже микрокапли воды в контуре хладагента ведут к кислотообразованию и выходу из строя компрессора.
- Калиброванный диаметр. Допуски по овальности и толщине стенки важны для корректной развальцовки.
- Чистая внутренняя поверхность. Окалина, стружка, частицы флюса — всё это после запуска системы попадает на фильтр-осушитель и компрессор.
Толщина стенки для сплит-систем обычно составляет от 0,6 до 1,0 мм в зависимости от диаметра и давления контура.
Теплоизоляция для медных труб кондиционера: виды и характеристики
Основные материалы, применяемые в климатическом монтаже:
- Вспененный синтетический каучук. Эластичный материал с закрытой ячеистой структурой и высоким сопротивлением диффузии водяного пара. Рабочий диапазон обычно от −45 до +105 °C. Это основной выбор для фреоновых магистралей.
- Вспененный полиэтилен. Более бюджетный вариант, чаще применяется для внутренних разводок систем отопления и ГВС, но в климатике уступает каучуку по паропроницаемости.
- Каучук с защитным покрытием. Для наружной прокладки важна защита от ультрафиолета, осадков и механических повреждений — применяются металлизированные плёнки, полимерные оболочки, покрытия типа IN CLAD, AL CLAD, WHITE CLAD.
Ключевые характеристики, по которым оценивают качество теплоизоляции:
- коэффициент сопротивления диффузии водяного пара (μ) — чем выше, тем лучше барьер для влаги; у качественных материалов μ ≥ 4 000;
- теплопроводность λ при 0 °C — для вспененного каучука около 0,033–0,038 Вт/(м·К);
- максимальная рабочая температура — 95–105 °C для слоя, контактирующего с нагнетательной линией;
- толщина стенки изоляции — подбирается по диаметру трубы и температурному режиму; типично 9–19 мм для бытовых систем;
- класс пожарной опасности материала по ГОСТ 30244 и ГОСТ 12.1.044.
Типичные проблемы ручного монтажа изоляции на фреонопровод
Коллеги-монтажники знают эту ситуацию: кажется, что изолировать трассу на объекте — дело нехитрое. На практике именно здесь закладывается большинство будущих претензий от заказчика.
- Разрывы изоляции при натяжке. Чтобы надеть трубку изоляции на двух- или трёхметровый кусок меди, её приходится тянуть с усилием. На стыках и изгибах материал расходится, образуются микротрещины, которые не видно глазу, но которые уже не дают нужной пароизоляции.
- Щели на стыках и рефнетах. Стыки сегментов приходится подрезать и проклеивать. На высоте, в ограниченном пространстве, в перчатках сделать это идеально почти невозможно. Узлы разветвлений (рефнеты) — отдельная головная боль, на них уходит больше всего времени.
- Мостики холода. В местах, где изоляция разошлась, сразу появляется конденсат. Через месяц-два заказчик звонит с жалобой на мокрые стены и требует гарантийного ремонта.
- Время. На каждую трассу уходит дополнительный час-два только на изоляцию и обмотку лентой. На объекте с 10 внутренними блоками это, по сути, целый лишний рабочий день бригады.
- Эстетика и долговечность. Наружная трасса, обмотанная белой лентой в два слоя, через полгода на солнце выцветает, трескается и теряет вид. Это рекламация и повторный выезд.
- Человеческий фактор. Качество ручной изоляции напрямую зависит от того, кто её делал и в каком настроении. Стандартизировать результат между объектами практически невозможно.
Медная труба с изоляцией заводского исполнения: что это и зачем
Альтернатива ручному монтажу — медная труба изолированная, поставляемая в бухтах уже с нанесённой на заводе теплоизоляцией. На рынке такой продукт известен под разными брендами, но принцип един: отожжённая медь Cu-DHP в оболочке из вспененного каучука с защитным внешним слоем — единая сборка, произведённая в заводских условиях.
Ключевые отличия от ручной сборки:
- изоляция надета на трубу на заводе без растяжения и натяжения — без риска микроразрывов;
- толщина слоя строго калибрована по всей длине бухты;
- внешнее защитное покрытие нанесено в заводских условиях — оно УФ-стабильно и устойчиво к осадкам;
- на объекте монтажник только разматывает бухту, прокладывает трассу и соединяет концы — этап «надеть изоляцию и проклеить стыки» полностью исключён.

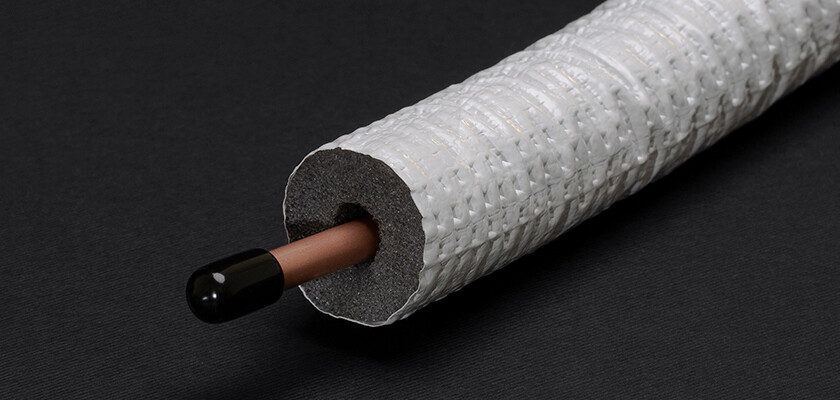

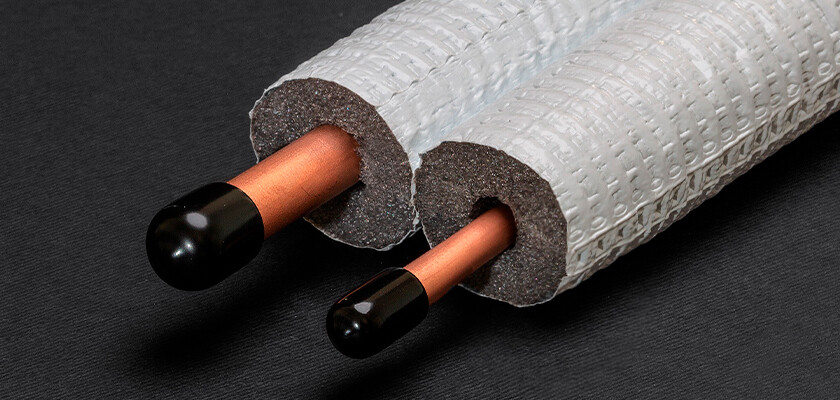

Обзор решения: K-FLEX SPLIT (готовая медная труба с изоляцией)
В качестве примера заводского решения рассмотрим K-FLEX SPLIT — одну из систем, которая закрывает все описанные выше проблемы ручного монтажа изоляции фреонопроводов.
K-FLEX SPLIT — это комплекс «медная труба + теплоизоляция + защитное покрытие», собранный в единый продукт ещё на заводе. Соответствует ТУ 24.44.26-001-75218277-25, ГОСТ 617-2006. Поставляется в бухтах готовыми к прокладке трассами. Является оптимальным решением для климатических систем, холодильных установок, вентиляции. Для подключения мульти-сплит систем производителем предусмотрена серия SPLIT TWIN - двойные трубы (параллельные).
Технические характеристики
- Материал трубы — Cu-DHP (CW024A), стандарт для фреоновых магистралей.
- Тип трубы — отожжённая, в бухтах, удобна для прокладки по сложной геометрии.
- Коэффициент пароизоляции теплоизоляционного слоя ≥ 4 000 — надёжный барьер от диффузии влаги внутрь изоляции.
- Максимальная рабочая температура теплоизоляционного слоя +95 °C.
- Защитное покрытие — УФ-стабилизированный полиэтилен толщиной 200 мкм.
- Устойчивость к УФ-излучению — 100%.
- Устойчивость к атмосферным осадкам — 100%.
- Прогрессивная толщина изоляции — подбирается под сечение трубы, что минимизирует вес и объём бухты при сохранении тепловых характеристик.
Что это даёт на объекте
- Экономия времени на монтаж — до 20 - 30%.
- Экономия на расходных материалах (ленты, клей, дополнительные куски изоляции) — до 100%.
- Исключение образования конденсата на трассе.
- Оптимально для наружного и внутреннего монтажа — одно решение для всей трассы.
- Предсказуемое качество результата без привязки к опыту конкретного монтажника.
Аксессуары для завершённого монтажа
Для полной герметичности теплового контура и корректной прокладки в линейке предусмотрены:
- тройники и углы для узлов разветвления и поворотов;
- подвесы для крепления трассы к конструкциям;
- герметизирующие ленты для финишной заделки стыков;
- противопожарные муфты K-FIRE COLLAR для прохода через стены и перекрытия;
- вспомогательные материалы для соединений и герметизации.
Такой набор закрывает весь объектный монтаж без необходимости докупать расходники у сторонних поставщиков — и, что не менее важно, без риска несовместимости материалов.
Где применяется медная труба с изоляцией заводского исполнения
- Бытовые сплит-системы. Быстрый монтаж кондиционеров в квартирах и частных домах. Особенно ценно для высотного жилья, где работа на высоте увеличивает риск повреждения ручной изоляции.
- Коммерческое кондиционирование. Торговые центры, офисы, рестораны — десятки внутренних блоков, где счёт идёт на бригадочасы. Заводская изоляция даёт кратную экономию времени и делает график монтажа предсказуемым.
- Центральные системы кондиционирования. Мультизональные VRF/VRV с протяжёнными трассами между наружным и внутренним оборудованием. Именно здесь ручная изоляция чаще всего расходится на стыках, а заводская труба идёт цельной бухтой.
- Холодильные установки. Низкотемпературные контуры, где критичны пароизоляция и защита от обмерзания.
Как выбрать трубу медную изолированную под объект
Монтажнику или снабженцу при подборе стоит учитывать:
- Диаметры. Типоразмеры должны совпадать с требованиями производителя кондиционера — 1/4", 3/8", 1/2", 5/8" и т. д.
- Длину бухты. Для длинных трасс важно закладывать цельную бухту без промежуточных стыков: каждая пайка на трассе — потенциальная точка отказа.
- Толщину изоляции. Для внутренних помещений достаточно 9 мм, для трассы с переходом в тёплое чердачное пространство или на улицу — 13–19 мм.
- Тип наружного покрытия. Для улицы — обязательно с УФ-защитой (например, полиэтилен 200 мкм как у K-FLEX SPLIT). Для внутренних инсталляций — эстетичное белое или серое полимерное покрытие.
- Комплектацию аксессуарами. Закладывайте сразу тройники, углы, подвесы, противопожарные муфты — это экономит лишний выезд на объект за расходниками.
- Сертификацию. Для коммерческих и государственных объектов обязательны сертификаты на материал трубы и на теплоизоляционный слой.
Выводы для монтажника и работодателя
Изоляция фреонопроводов — не та операция, на которой стоит экономить ни по материалу, ни по методу монтажа. Ручная сборка остаётся рабочим вариантом, но она несёт объективные риски: разрывы изоляции при натяжке, мостики холода на стыках, эстетические дефекты через сезон эксплуатации, лишние часы работы бригады и непредсказуемое качество от объекта к объекту.
Медная труба изолированная заводского исполнения — решение, которое снимает большинство этих проблем. На примере K-FLEX SPLIT видно, как выглядит современный стандарт: отожжённая Cu-DHP медь в калиброванной каучуковой изоляции под УФ-стойким полиэтиленом 200 мкм, с полным набором аксессуаров для завершённой трассы. Скорость монтажа возрастает до 30%, расход лент и клеев стремится к нулю, а риск рекламаций от заказчика существенно снижается.
Для монтажника это означает больше закрытых объектов за тот же рабочий месяц. Для работодателя — предсказуемое качество, меньше гарантийных выездов и выше маржинальность каждого установленного кондиционера.
